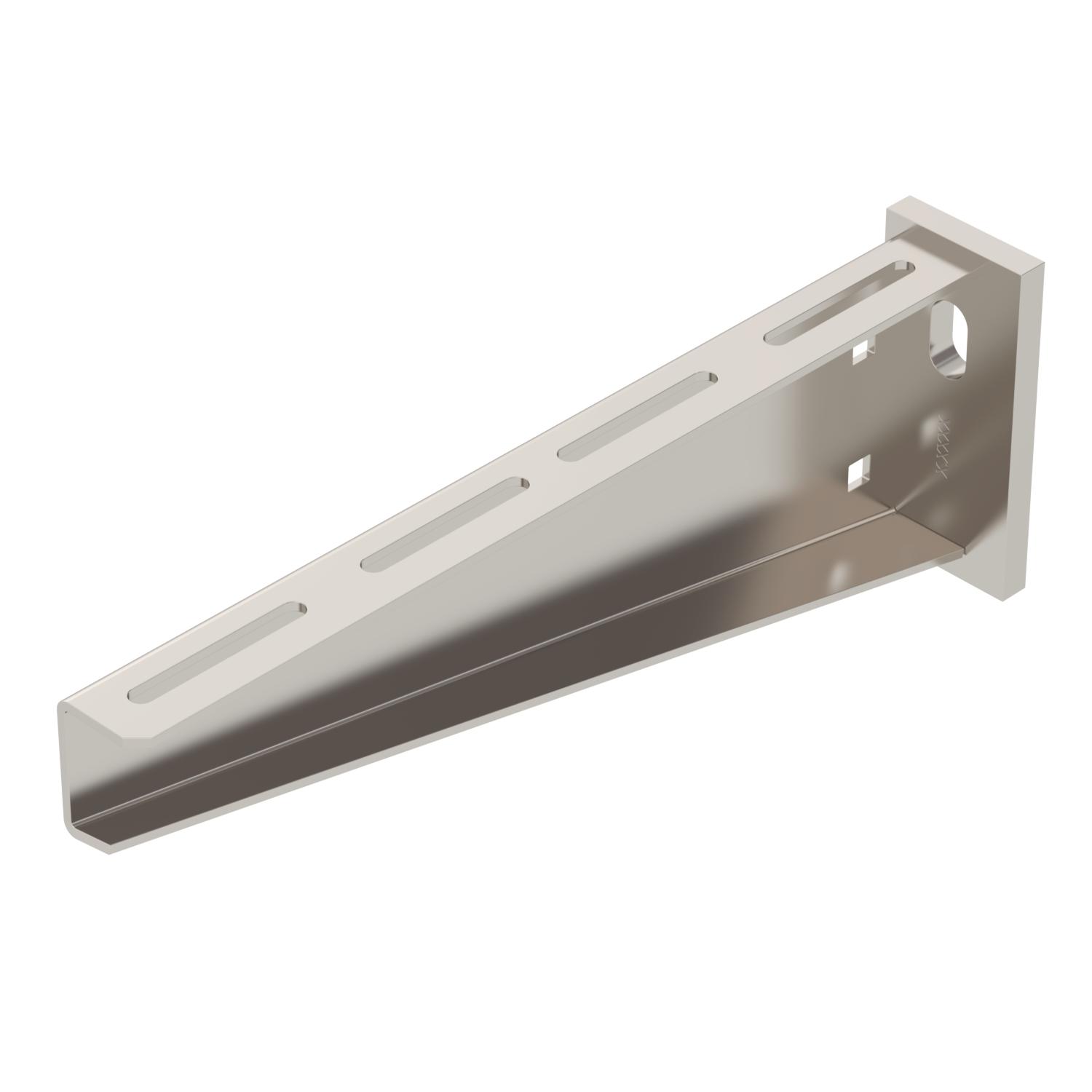

Mensola a parete e a profilato AW 55 A4
N. art. 6418573 | EAN 4012195912972
- Descrizione prodotto
-
Descrizione prodottoMensola pesante a parete e a profilato con supporto saldato.
Fissaggio della mensola al profilato a U a partire dalla larghezza di 400 mm con vite a testa esagonale attraverso entrambi i longheroni del profilato. Si consiglia l'utilizzo dei distanziatori adatti.
-
- Dati tecnici
-
Dati tecnici

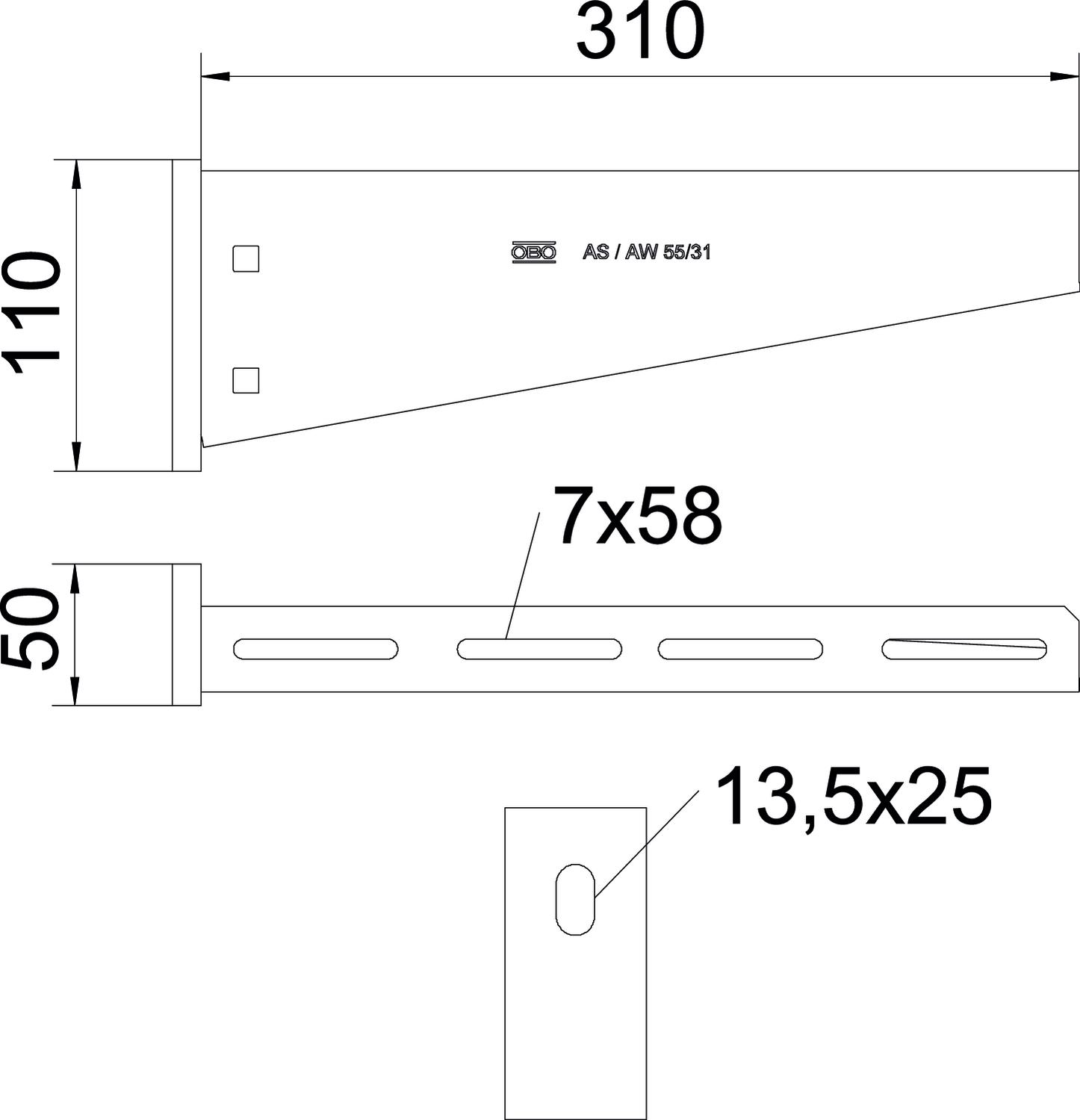

Acciaio inossidabile, decapato sì Altezza 110 mm Area ad angolo max 90 mm Area ad angolo min. 90 mm Colore acciaio legato Diametro foro 13,5 mm Dimensione H 110 mm Dimensione B310mm Dimensione A 50 mm Dimensione B 310 mm F in kN 5,5 kN Impronta CO2 (GWP) dalla culla al cancello 6,7961 kg CO2e / 1 Pezzo Larghezza 310 mm Lunghezza 50 mm Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Super- ficie non trattato, ulteriore trattamento Versione Mensola parete e profilato Dati tecnici
Diagramma di carico mensola tipo AW 55
-
Flessione dell'estremità della mensola con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Curva di carico con sbraccio in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Vite a testa tonda con dado a rondella, A4
FRSB 6x12 A4 6406142 100 Pezzo - Download
-
