- Descrizione prodotto
-
Descrizione prodotto

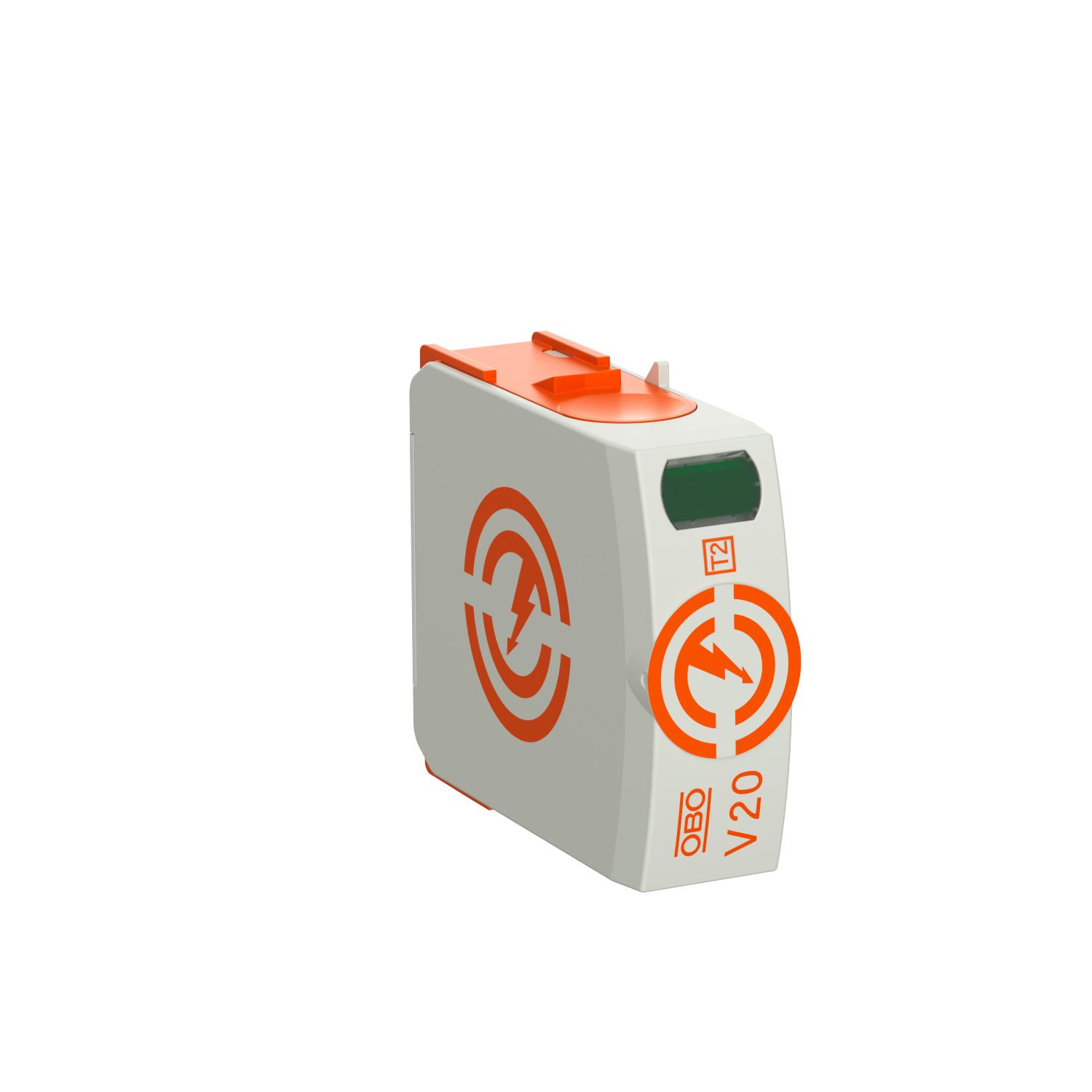

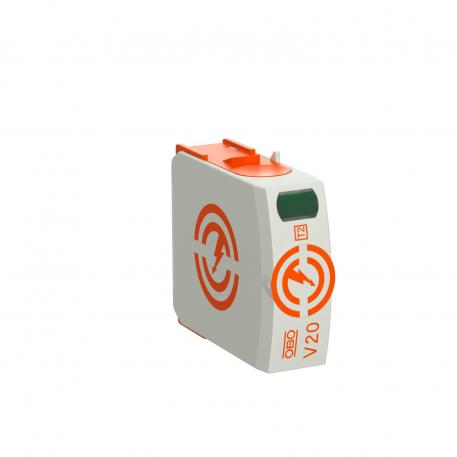

Cartuccia plug-in tipo 2
• Installazione per la protezione da sovratensione secondo VDE
0100-443 (IEC 60364-4-44)
• capacità di scarica fino a 40 kA (8/20) per polo con varistori ad alte prestazioni

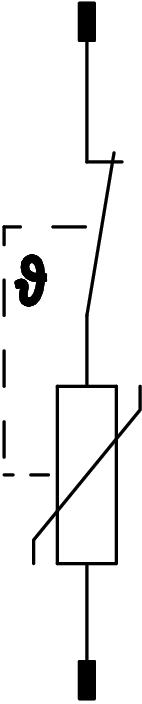

• modulare, estraibile completo di sistema di disconnessione e display ottico di funzionamento
• connessione plug-in con protezione vibrazione e codifica della tensione
• Plastica UL 94 V-0
- Dati tecnici
-
Dati tecnici

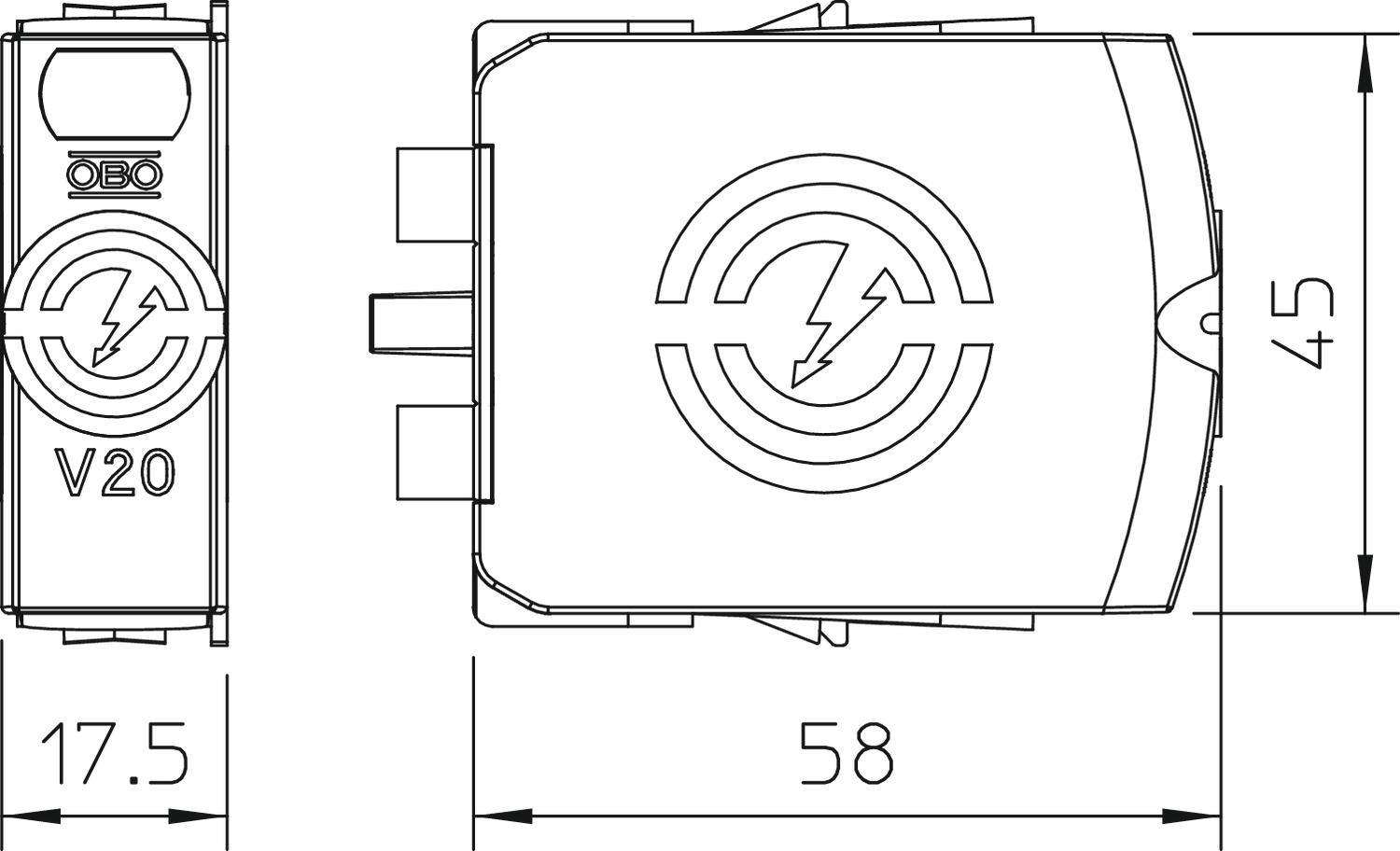

Classe di prova secondo la norma EN 61643-11 Tipo 2 Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di dispersione (8/20 µs) [L-N] 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 40 kA Dimensione 320V Forma della rete altro Fusibile a monte integrato no Grado di protezione IP20 Materiale cassetta PA UL 94 V-0 Modalità di montaggio su elemento di base Numero di poli 1 Omologazioni VDE Resistente al cortocircuito sì Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Ottico SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tensione continua massima (L-N) 320 V Tensione massima continuativa AC 320 Tensione nominale AC (50 / 60 Hz) 230 V Versione dei poli 1 Misure
Distanza minima 1,5 mm Possibilità di collegamento
Livello di protezione [L-N] ≤1,4 Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff SPD secondo UL 1449 Tipo 4 Tensione residua [L-N] @ 1 kA 1 kV Tensione residua [L-N] @ 5 kA 1,2 kV - Tutti i tipi
- Download
-
Scheda tecnica V20-0-320 / 5095366 , 0.35MB , pdfDichiarazione di conformità V20-0-320 / 5095366 , 0.16MB , pdfIstruzioni di montaggio Info tecniche V20-...-320 , 0.08MB , pdf
