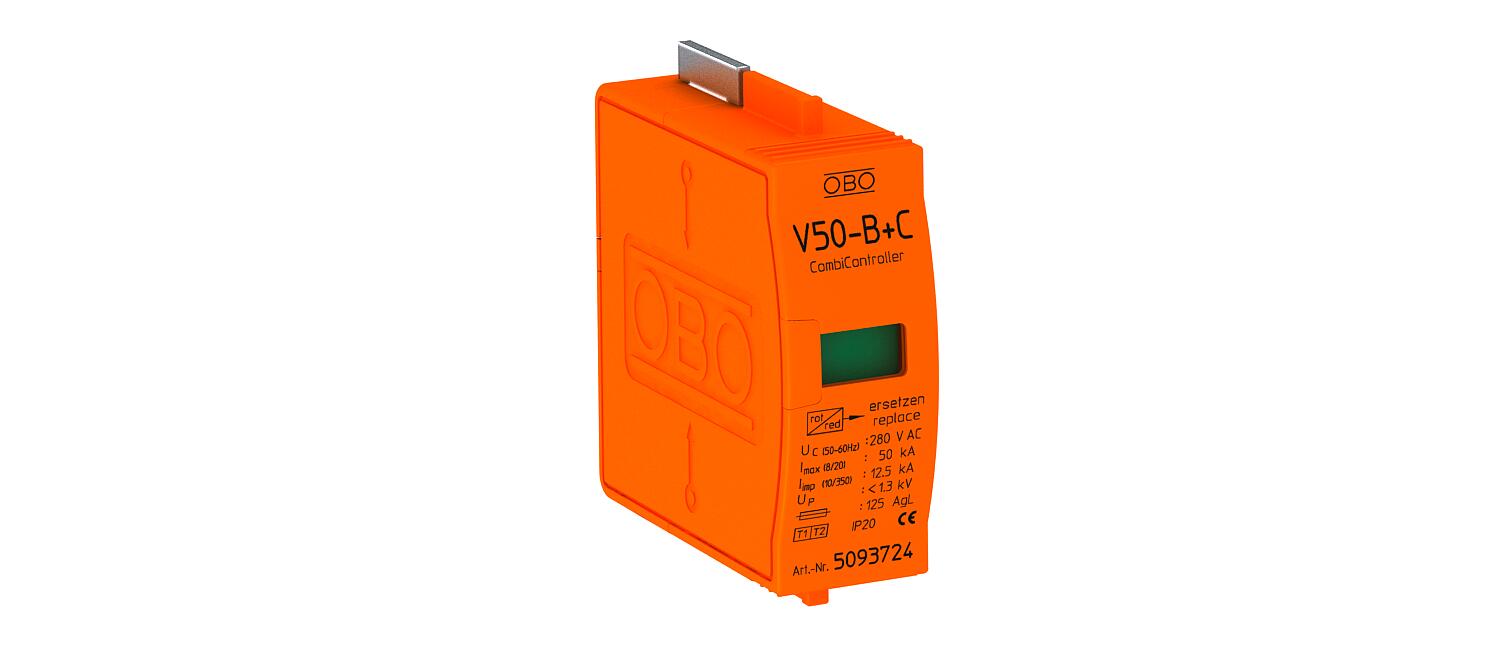

Modulo di protezione V50-B+C 0-280
N. art. 5093724 | EAN 4012195361954
- Descrizione prodotto
-
Descrizione prodottoModulo di protezione tipo 1+2
• parte superiore innestabile nella parte inferiore senza utensili e interruzione di alimentazione

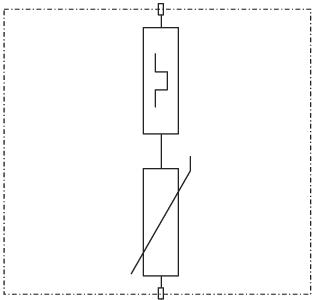

• comprende unità di separazione termica e dinamica e indicatore ottico di funzionamento
• elevata conducibilità elettrica con lunga durata di vita
Modulo di protezione
-
- Dati tecnici
-
Dati tecnici
Classe di prova secondo la norma EN 61643-11 Tipo 1 + 2: Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [L-N] 30 kA Corrente nominale di scarica (8/20 µs) [totale] 30 kA Corrente nominale di scarica massima (8/20 μs) 50 kA CO₂ Footprint (GWP) 0,1672 kg CO₂e Data di rilevazione valore CO2 2025-05-21T00:00:00.000+0200 Declared Unit (LCA) Pezzo Dimensione 280V Forma della rete altro no Forma della rete DC no Forma della rete IT no Forma della rete TN no Forma della rete TN-C no Forma della rete TN-C-S no Forma della rete TN-S no Forma della rete TT no Fusibile a monte integrato no Grado di protezione IP20 Impronta CO2 (GWP) dalla culla al cancello 0,1672 kg CO2e / 1 Pezzo Impulso di corrente da fulmine (10/350 μs) 12,5 kA Impulso di corrente da fulmine (10/350) [totale] 12,5 kA Livello di protezione [L-N] ≤1,3 LPZ 0→2 Massima potenza fusibile 125 A Modalità di montaggio su elemento di base Numero di poli 1 Protezione massima da sovracorrente in rete 125 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Scarico no Segnalazione a distanza no Segnalazione sull'apparecchio Ottico Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continuativa AC 280 V Tensione massima continuativa DC 350 V Tensione nominale AC (50 / 60 Hz) 230 V Versione 1 polo modulo di protezione Versione dei poli 1 - Tutti i tipi
- Download
-
Scheda tecnica V50-B+C 0-280 / 5093724 , 0.20MB , pdfDichiarazione di conformità UE V50-B+C 0-280 / 5093724 , 0.04MB , pdfREACH Dichiarazione di conformità V50-B+C 0-280 / 5093724 , 0.12MB , pdfRoHS Dichiarazione di conformità V50-B+C 0-280 / 5093724 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfInformazioni tecniche Info tecniche V 50 B+C/3...; V 50 B+C/4...; V 50 B+C/3+NPE... , 0.04MB , pdfPer questo prodotto non sono disponibili voci di capitolato
