Morsetto di messa a terra per sistemi di montaggio FV
N. art. 5051520 | EAN 4012197368715
- Descrizione prodotto
-

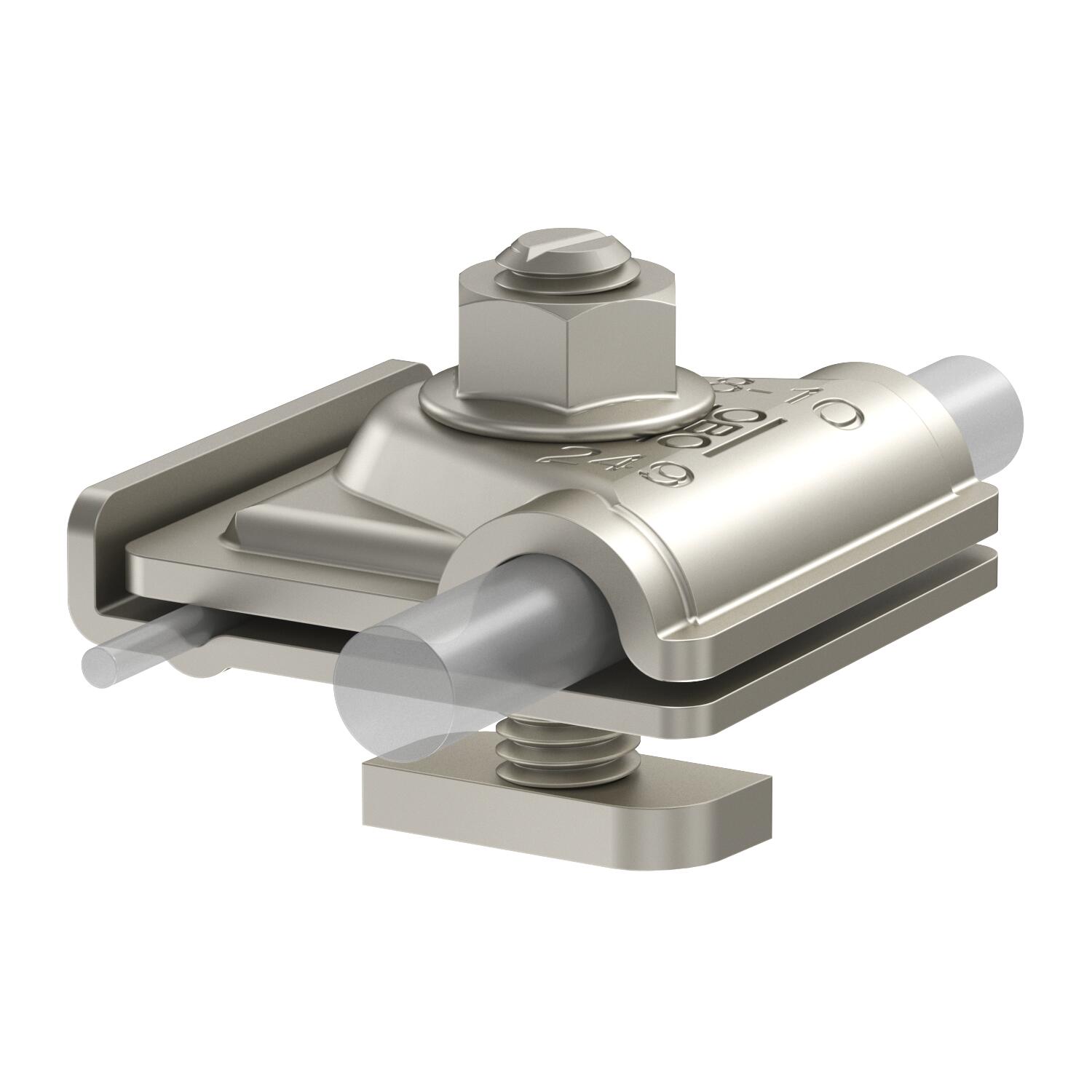

Descrizione prodottoMorsetto terminale premontato per allacciare sistemi di montaggio FV nel sistema di equipotenzializzazione. Adatto per allacciare i sistemi di montaggio FV in un sistema di protezione contro i fulmini esterno.
• Stabilità alla corrente da fulmini fino a 100 kA (10/350)
• Montaggio rapido tramite meccanismo a molla integrato
• Per il fissaggio di conduttori tondi RD 8-10
• Per il fissaggio di linee a uno o più fili: 6-50 mm²
• Per profilati con scanalatura da 10 mm
• Conforme ai requisiti della norma DIN EN 62561-1
-
- Dati tecnici
-
Dati tecnici

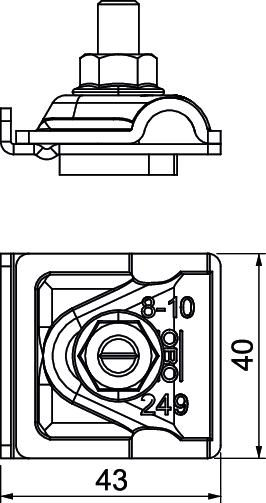

Accoppiamento RD8-10 + 6-50mm² mm Adatto per Conduttore tondo Adatto per collegamento altro Altezza 34 mm Capacità di portata della corrente da fulmine H/100 kA CO₂ Footprint (GWP) 0,5919 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Diametro del conduttore rotondo 1 max 10 mm Diametro del conduttore rotondo 1 min. 8 mm Dimensione 8-10mm Impronta CO2 (GWP) dalla culla al cancello 0,5919 kg CO2e / 1 Pezzo Larghezza 43 mm Lunghezza 40 mm Materiale Acciaio, INOX 1.4301 Tipo di morsetto Morsetto di connessione multiplo Tipo di vite di fissaggio Vite di bloccaggio - Tutti i tipi
