Morsetto universale per il montaggio di moduli FV
N. art. 5901012 | EAN 4012197378301
- Descrizione prodotto
-
Descrizione prodottoMorsetto universale per il montaggio di moduli fotovoltaici su tetti inclinati o piani, adatto come morsetto tra 2 moduli o come morsetto terminale. Prefissaggio a scatto sul profilato di supporto TP 45 e a supporti STK e STL. Adatto per dimensioni dell'asola di 10 mm. Ruotabile di 90° dopo l'innesto. Fissaggio a vite del modulo fotovoltaico con chiave Torx 30.
-
- Dati tecnici
-
Misure

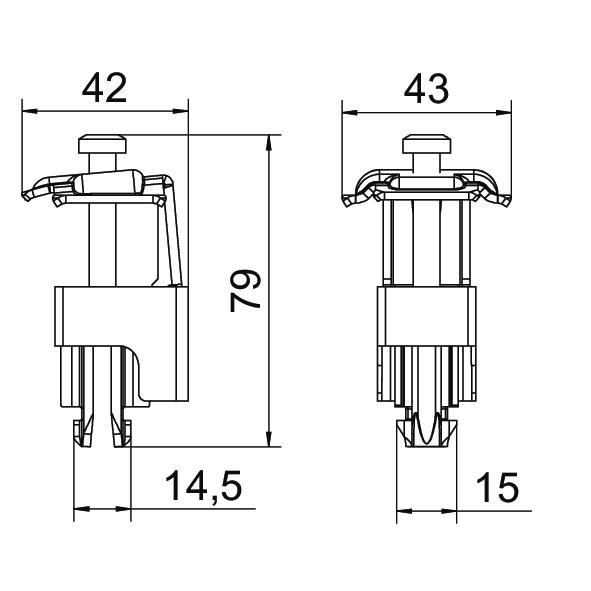

Altezza 79 mm Colore nero Dimensione 41x42x79 Impronta CO2 (GWP) dalla culla al cancello 0,4568 kg CO2e / 1 Pezzo Larghezza 43 mm Materiale Acciaio, INOX 1.4301 Per altezza telaio max. 50 mm Per altezza telaio min. 30 mm Profondità 42 mm Regolabile sì Super- ficie plastificato Versione elemento di collegamento fotovoltaico e di fissaggio Universal clamp With module earthing no - Tutti i tipi
- Download
-
Scheda tecnica KLU A2 S / 5901012 , 0.15MB , pdfREACH Dichiarazione di conformità KLU A2 S / 5901012 , 0.12MB , pdfRoHS Dichiarazione di conformità KLU A2 S / 5901012 , 0.13MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Pitch on trapezoidal roofs , 2.45MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Pro , 5.26MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Glue , 3.57MB , pdfIstruzioni di montaggio PV mounting systems for pitched roofs , 3.91MB , pdfIstruzioni di montaggio PV mounting systems Magic PV Flat Basic , 3.93MB , pdfPer questo prodotto non sono disponibili voci di capitolato
