Passerella a grande portata WKL 200 FT

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	2,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a grande portata con altezza del bordo di 200 mm.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRV 200 devono essere ordinati separatamente.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Conformità ROHS	sì
Dimensione	200x200x6000
Dimensioni	200x200
Fissaggio del piolo	saldato
Foratura laterale	sì
Mantenimento funzionale	no

Materiale	Acciaio
Serie di prodotti	WKL-Serie
Sezione utile	344 cm²
Sezione utile	34400 mm²
Spessore longherone	2,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	sì
Versione dei pioli	Profilo non forato

Distanza tra gli appoggi 8,0 m	2 kN/m
Distanza tra gli appoggi 9,0 m	1,4 kN/m

CO₂ Footprint (GWP)	26,6429 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	26,6429 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
WKL 2020 FT	6000 mm	200 mm	2,5 mm	no	6232102	m	6 m
WKL 2030 FT	6000 mm	300 mm	2,5 mm	no	6232104	m	6 m
WKL 2040 FT	6000 mm	400 mm	2,5 mm	no	6232106	m	6 m
WKL 2050 FT	6000 mm	500 mm	2,5 mm	no	6232108	m	6 m
WKL 2060 FT	6000 mm	600 mm	2,5 mm	no	6232110	m	6 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole DD	WKLD 2020 DD	6232402	m	3 m
Connettore lineare	WRV 200 FT	6232507	Pezzo	4 Pezzo

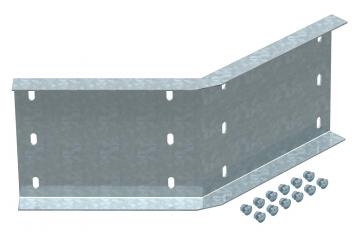

Connettore angolare 45°, orizzontale, interno 200 FT	WRWV 200 I FT	6232612	Pezzo	4 Pezzo

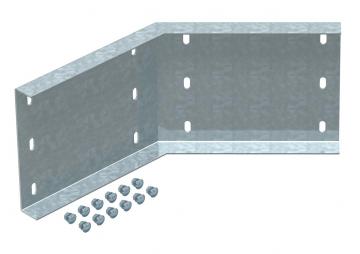

Connettore angolare di 45°, esterno 200 FT	WRWV 200 A FT	6232604	Pezzo	4 Pezzo

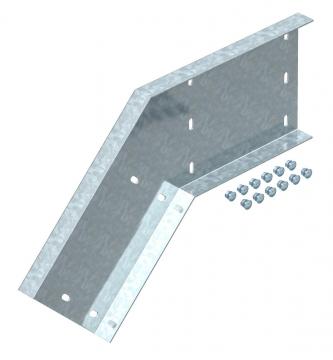

Connettore angolare 45°, verticale 200 FT	WRWV 200 V FT	6232663	Pezzo	4 Pezzo
Separatore 110 DD	TSG 110 DD	6062335	m	3 m
Separatore 135 DD	TSG 135 DD	6062338	m	3 m
Curva 90° 200 FT	WLB 90 2020 FT	6233422	Pezzo	1 Pezzo
Lamiera asolata di base FT	ELB-L 20 FT	6103421	m	3 m
