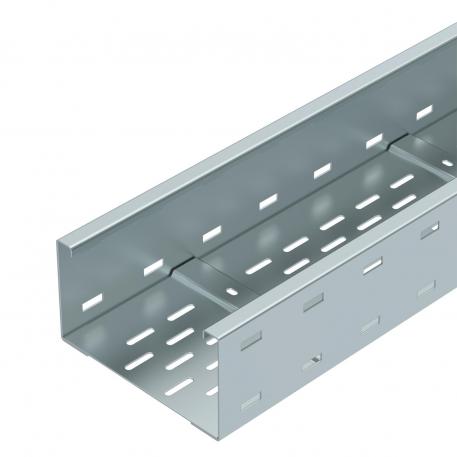

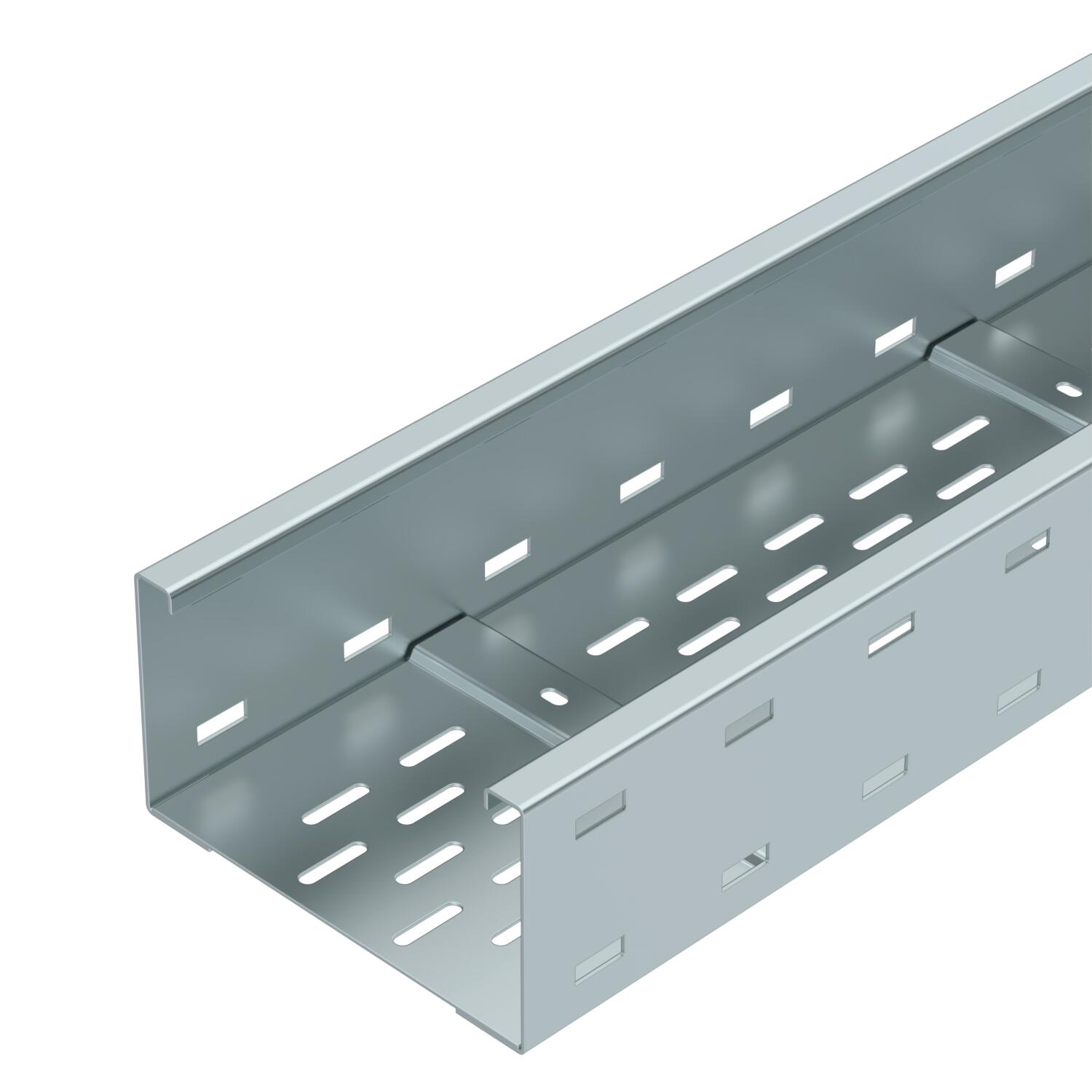

Passerella a grande portata WKSG 110 FS
N. art. 6098111 | EAN 4012196351435
- Descrizione prodotto
-
Descrizione prodottoSistema di passerelle a grande portata, forato, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
I connettori lineari tipo WRVL 110 devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Dimensione 110x200x6000 Dimensioni 200 x 110 Foratura laterale sì Foro di montaggio nel pavimento sì Lunghezza utile 6000 mm Mantenimento funzionale no Materiale Acciaio Schermatura magnetica con coperchio 50 dB Schermatura magnetica senza coperchio 20 dB Sezione utile 20200 mm² Sezione utile 202 cm² Spessore lamiera 2 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata sì Versione connettore senza connettore Misure

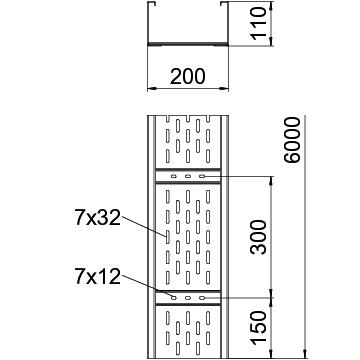

Altezza 110 mm Dimensione H 10 mm Dimensione B 200 mm Dimensione L 6000 mm Larghezza 200 mm Lunghezza 6000 mm Carichi
Distanza tra gli appoggi 3,0 m 2,5 kN/m Distanza tra gli appoggi 3,5 m 2,01 kN/m Distanza tra gli appoggi 4,0 m 1,6 kN/m Distanza tra gli appoggi 4,5 m 1,32 kN/m Distanza tra gli appoggi 5,0 m 1,1 kN/m Distanza tra gli appoggi 6,0 m 0,75 kN/m Distanza tra gli appoggi 7,0 m 0,45 kN/m Distanza tra gli appoggi 8,0 m 0,2 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 16,8236 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 16,8236 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella portacavi a grande portata tipo WKSG 110
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio con bussola girevole FS
WDRL 1116 20 FS 6227422 3 m
Connettore lineare FS
WRVL 110 FS 6091164 2 Pezzo

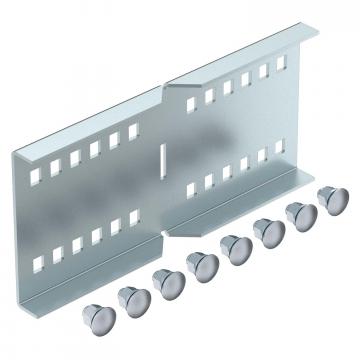

Connettore angolare 110 FS
WRWVK 110 FS 6091377 2 Pezzo

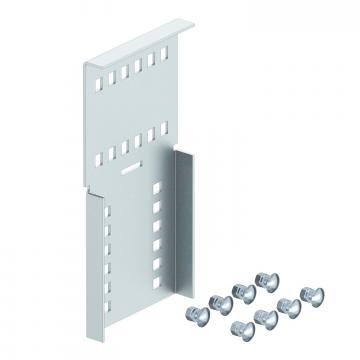

Connettore angolare 110 FS
WRWVV 110 FS 6091379 2 Pezzo
Giunto di base FS
SSLB 200 FS 7070213 20 Pezzo
Connettore regolabile FS
WRGV 110 FS 6091318 2 Pezzo
Curva 90° 110 FS
WRB 90 120 FS 6098304 1 Pezzo

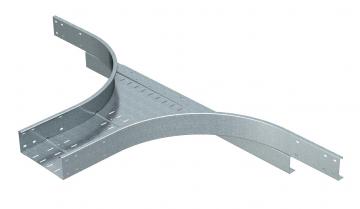

Derivazione laterale 110 FS
WRAA 120 FS 6098405 1 Pezzo

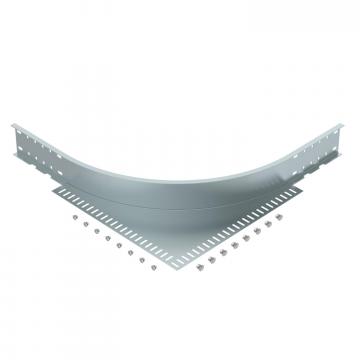

Giunzione angolare 110 FS
WEAS 110 FS 6098475 1 Pezzo
Separatore 85 FS
TSG 85 FS 6062114 3 m - Download
-
