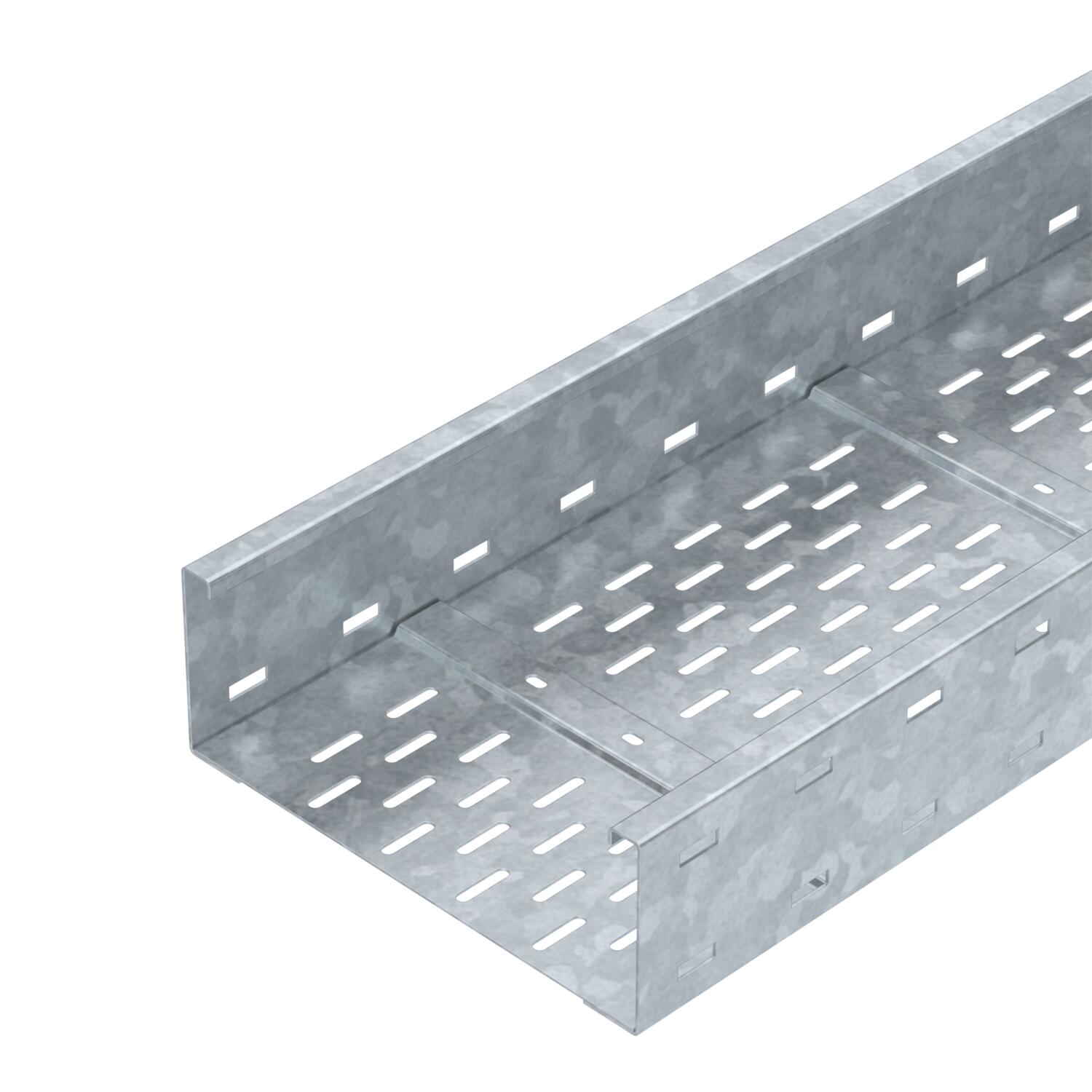

Passerella a grande portata WKSG 110 FT
N. art. 6098145 | EAN 4012196370030
- Descrizione prodotto
-
Descrizione prodottoSistema di passerelle a grande portata, asolata, con altezza dei bordi di 110 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
I connettori lineari tipo WRVL 110 devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore zinco Dimensione 110x300x6000 Dimensioni 110 x 300 Foratura laterale sì Foro di montaggio nel pavimento sì Lunghezza utile 6000 mm Mantenimento funzionale no Materiale Acciaio Schermatura magnetica con coperchio 50 dB Schermatura magnetica senza coperchio 20 dB Sezione utile 305 cm² Sezione utile 30500 mm² Spessore lamiera 2 mm Super- ficie zincato a caldo per immersione Tipo di giunto sistema portacavi avvitato Versione a grande portata sì Versione connettore senza connettore Misure

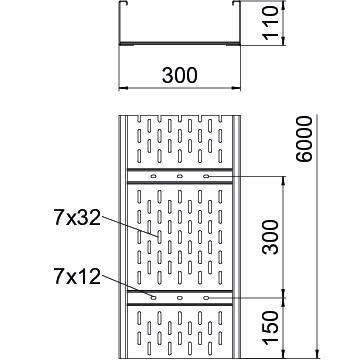

Altezza 110 mm Dimensione B 300 mm Dimensione L 6000 mm Larghezza 300 mm Lunghezza 6000 mm Carichi
Distanza tra gli appoggi 3,0 m 2,5 kN/m Distanza tra gli appoggi 3,5 m 2,01 kN/m Distanza tra gli appoggi 4,0 m 1,6 kN/m Distanza tra gli appoggi 4,5 m 1,32 kN/m Distanza tra gli appoggi 5,0 m 1,1 kN/m Distanza tra gli appoggi 6,0 m 0,75 kN/m Distanza tra gli appoggi 7,0 m 0,45 kN/m Distanza tra gli appoggi 8,0 m 0,2 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 18,4529 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 18,4529 kg CO2e / 1 Metro Dati tecnici
Diagramma di carico passerella portacavi a grande portata tipo WKSG 110
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Coperchio con bussola girevole DD
WDRL 1116 30 DD 6227604 3 m
Connettore lineare FT
WRVL 110 FT 6091180 2 Pezzo
Giunto di base DD
SSLB 300 DD 7070318 20 Pezzo
Connettore regolabile FT
WRGV 110 FT 6091334 2 Pezzo
Curva 90° 110 FT
WRB 90 130 FT 6098348 1 Pezzo
Derivazione laterale 110 FT
WRAA 130 FT 6098449 1 Pezzo
Giunzione angolare 110 FT
WEAS 110 FT 6098479 1 Pezzo
Separatore 85 DD
TSG 85 DD 6062331 3 m - Download
-
Scheda tecnica WKSG 130 FT / 6098145 , 0.31MB , pdfVolantino Coperchio a scatto , 2.00MB , pdfDichiarazione di conformità UE WKSG 130 FT / 6098145 , 0.13MB , pdfDichiarazione di conformità UK WKSG 130 FT / 6098145 , 0.09MB , pdfREACH Dichiarazione di conformità WKSG 130 FT / 6098145 , 0.13MB , pdfRoHS Dichiarazione di conformità WKSG 130 FT / 6098145 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) WKSG 130 FT / 6098145 , 2.03MB , pdfIstruzioni di montaggio Wide span cable trays , 6.87MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
