Passerella a traversini a grande portata WKLG 110 A2 6000 | 200 | 2 | no

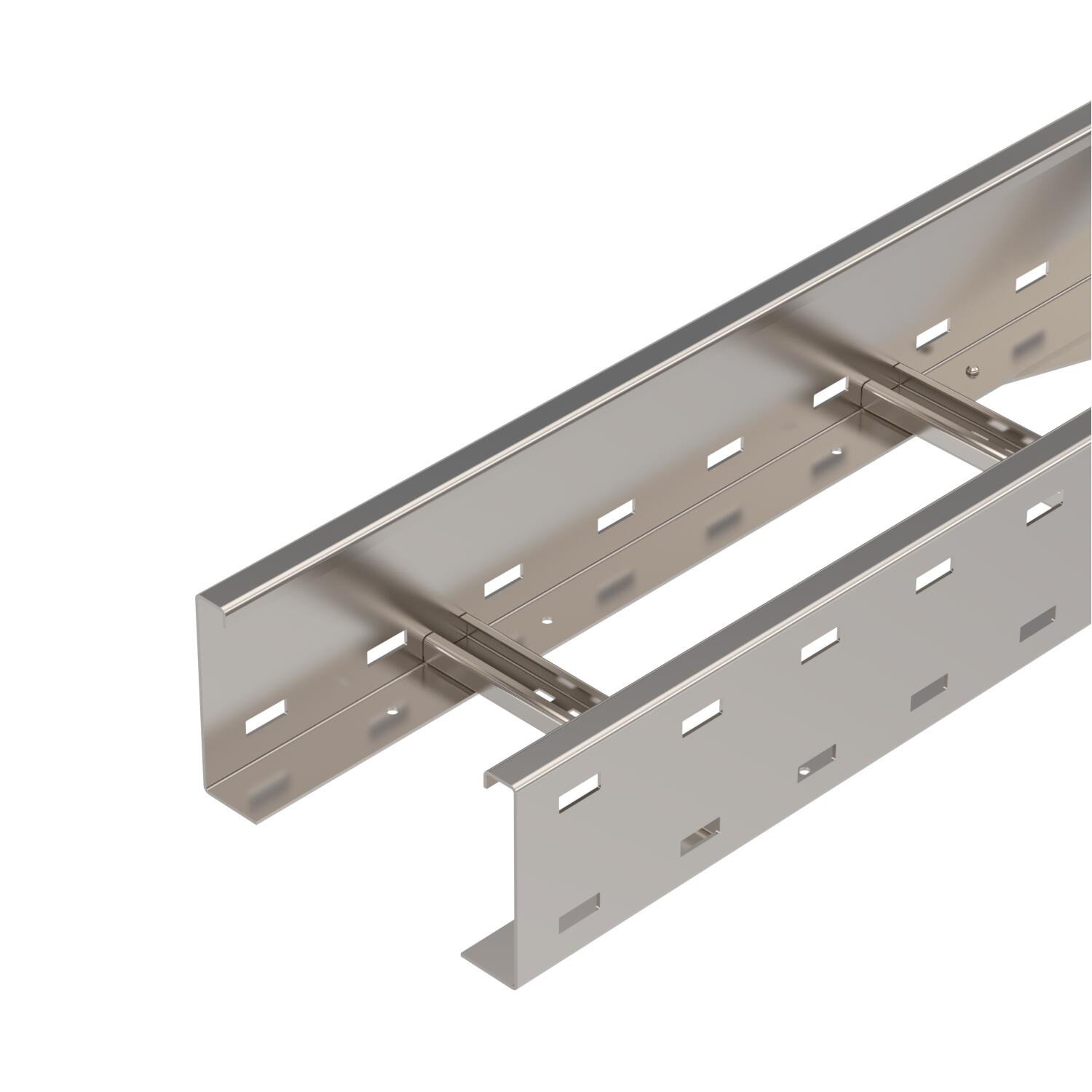

Passerella a traversini a grande portata WKLG 110 A2

N. art. 6311202 | EAN 4012195037262

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	2 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a grande portata con longherone laterale forato con bordo di 110 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.

Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

I giunti lineari tipo WRVL 110 devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	acciaio legato
Dimensione	110x200x6000
Dimensioni	110x200
Fissaggio del piolo	ribaditura totale
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301

Sezione utile	18600 mm²
Sezione utile	186 cm²
Spessore longherone	2 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	sì
Versione dei pioli	Profilo forato
Versione del longherone laterale	Profilo (aperto)

Misure

Altezza	110 mm
Dimensione B	200 mm
Dimensione L	6000 mm

Dimensioni fessura piolo	17,00
Larghezza	200 mm
Lunghezza	6000 mm

Carichi

Distanza tra gli appoggi 3,0 m	2,3 kN/m
Distanza tra gli appoggi 3,5 m	1,9 kN/m
Distanza tra gli appoggi 4,0 m	1,6 kN/m
Distanza tra gli appoggi 4,5 m	1,33 kN/m

Distanza tra gli appoggi 5,0 m	1,1 kN/m
Distanza tra gli appoggi 6,0 m	0,8 kN/m
Distanza tra gli appoggi 7,0 m	0,4 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	28,2061 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	28,2061 kg CO2e / 1 Metro

Dati tecnici

Schema di sollecitazione passerella a grande portata tipo WKLG 110.

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
WKLG 1120 A2	6000 mm	200 mm	2 mm	no	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	no	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	no	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	no	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	no	6311218	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con chiusura con bussola girevole A2	WDRL 1116 20 A2	6227360	m	3 m
Connettore lineare A2	WRVL 110 A2	6091229	Pezzo	2 Pezzo
Connettore angolare A2	WRWVK 110 A2	6091393	Pezzo	2 Pezzo
Calotta di protezione	SKHW 110 OR	6310398	Coppia	20 Coppia
Connettore regolabile A2	WRGV 110 A2	6091338	Pezzo	2 Pezzo
Separatore 85 A2	TSG 85 A2	6062173	m	3 m
