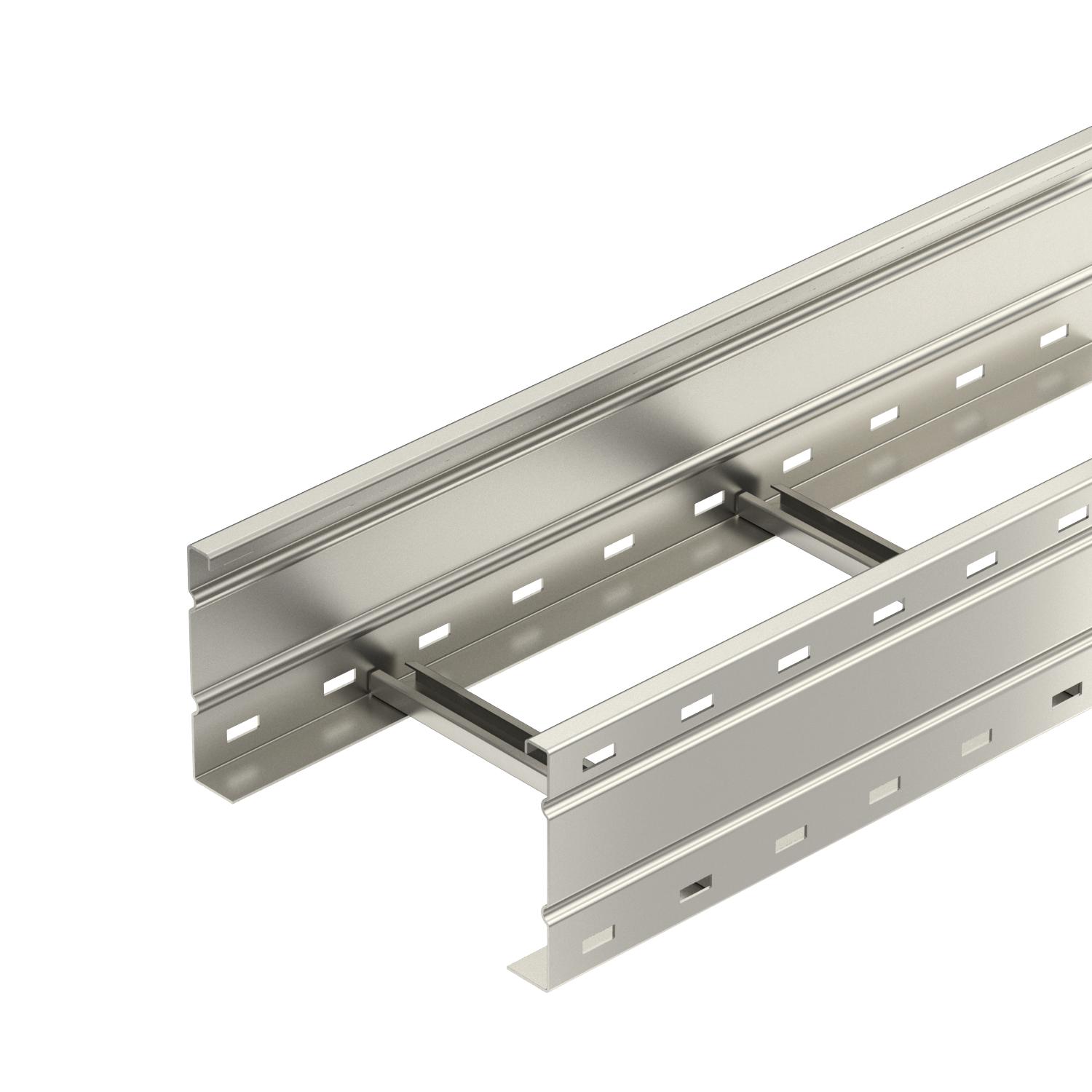

Passerella a traversini a grande portata WKLG 160 A4
N. art. 6227178 | EAN 4012195910022
- Descrizione prodotto
-
Descrizione prodottoPasserella a traversini per cavi con un'altezza laterale di 160 mm. Fissaggio di cavi e linee con staffa reggicavo tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
I giunti lineari tipo WRV 160 devono essere ordinati separatamente.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Colore acciaio legato Dimensione 160x600x6000 Fissaggio del piolo ribaditura totale Foratura laterale sì Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Serie di prodotti Serie WKLG Sezione utile 85700 mm² Sezione utile 857 cm² Spessore longherone 2 mm Super- ficie non trattato, ulteriore trattamento Versione a grande portata sì Versione dei pioli Profilo non forato Versione del longherone laterale Profilo (aperto) Misure

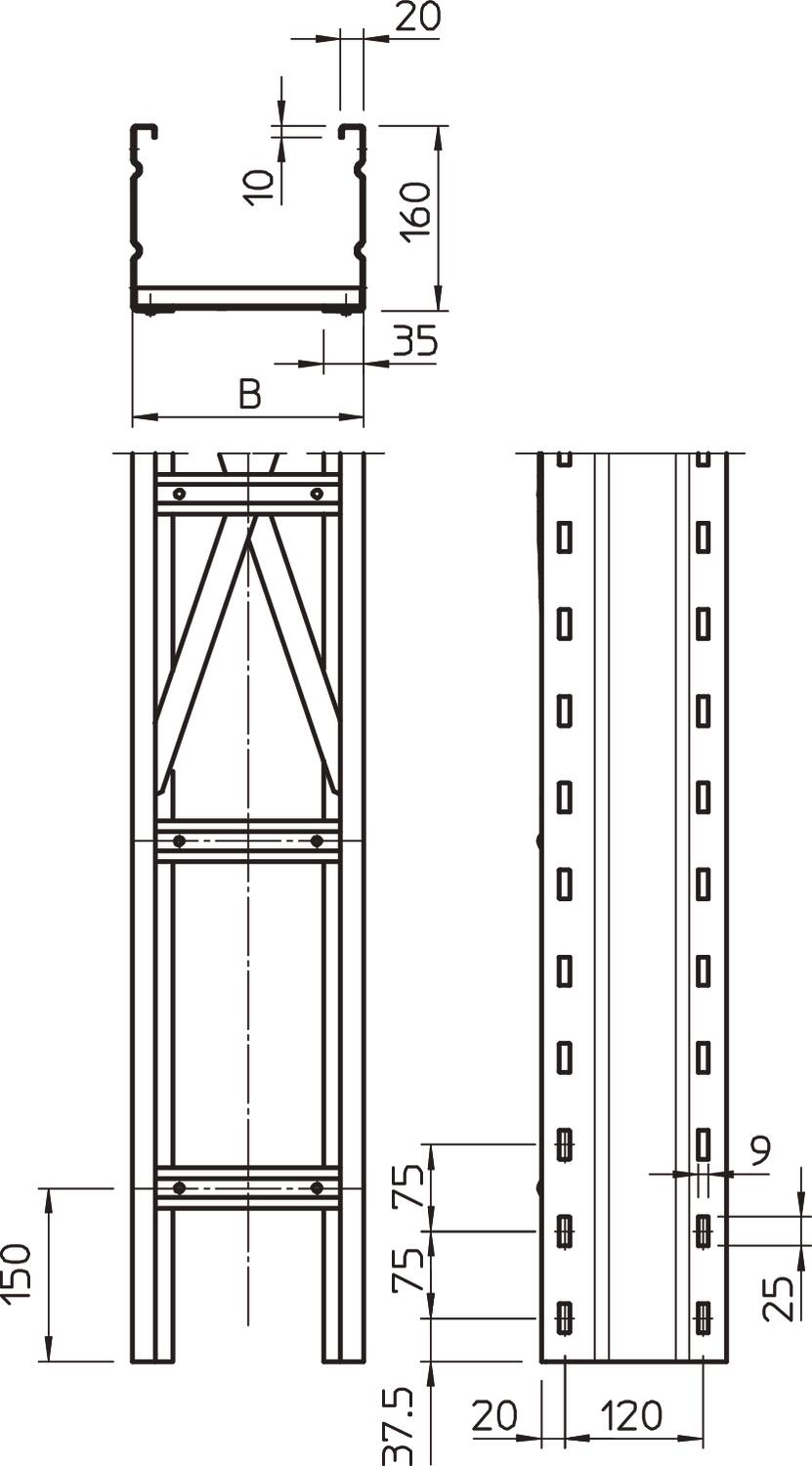

Altezza 160 mm Dimensione B 600 mm Dimensione L 6000 mm Dimensioni fessura piolo 16,50 Larghezza 600 mm Lunghezza 6000 mm Carichi
Distanza tra gli appoggi 3,0 m 3 kN/m Distanza tra gli appoggi 3,5 m 2,73 kN/m Distanza tra gli appoggi 4,0 m 2,5 kN/m Distanza tra gli appoggi 4,5 m 2,24 kN/m Distanza tra gli appoggi 5,0 m 2 kN/m Distanza tra gli appoggi 6,0 m 1,6 kN/m Distanza tra gli appoggi 7,0 m 1,3 kN/m Distanza tra gli appoggi 8,0 m 1 kN/m Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 42,7926 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Metro Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 42,7926 kg CO2e / 1 Metro Dati tecnici
Schema di sollecitazione passerella a grande portata tipo WKLG 160
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare A4
WRVL 160 A4 6227730 2 Pezzo
Piastra di protezione A2
LAB 60 A2 7164068 1 Pezzo Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Clip per separatore passerella a traversini A2
KS KL A2 6062284 30 Pezzo - Download
-
Scheda tecnica WKLG 1660 A4 / 6227178 , 0.55MB , pdfDichiarazione di conformità UE WKLG 1660 A4 / 6227178 , 0.13MB , pdfDichiarazione di conformità UK WKLG 1660 A4 / 6227178 , 0.09MB , pdfREACH Dichiarazione di conformità WKLG 1660 A4 / 6227178 , 0.12MB , pdfRoHS Dichiarazione di conformità WKLG 1660 A4 / 6227178 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) WKLG 1660 A4 / 6227178 , 2.03MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfIstruzioni di montaggio Wide span cable ladders , 7.96MB , pdf
