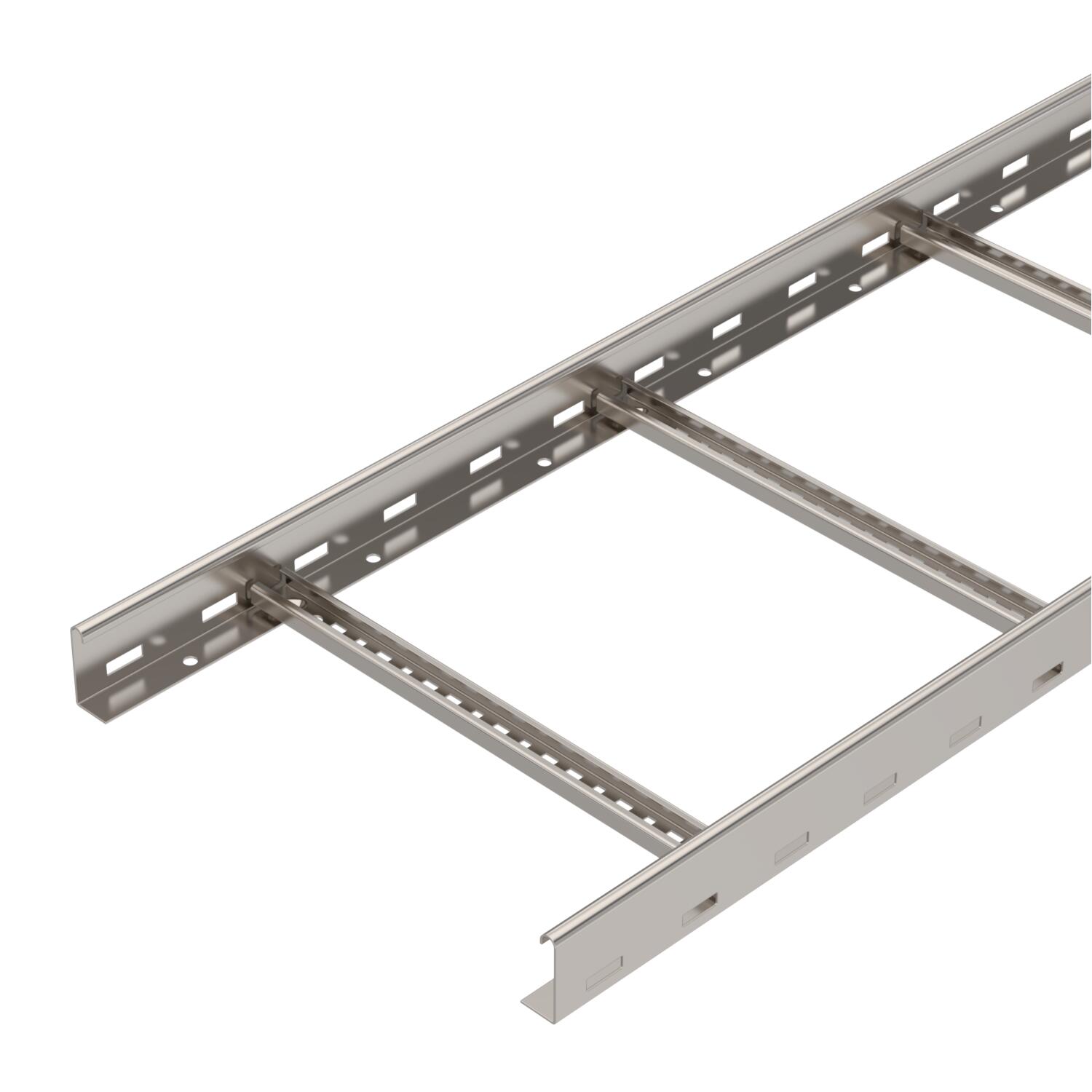

Passerella a traversini LCIS 110, 6 m C30 A4 6000 | 400 | 1,5 | no

Passerella a traversini LCIS 110, 6 m C30 A4

N. art. 6207206 | EAN 4012196431984

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura dell'asola del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo 2056.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio legato
Dimensione	60x400x6000
Distanza tra i pioli	300 mm
Fissaggio del piolo	saldato
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio legato, INOX 1.4571

Sezione utile	16000 mm²
Sezione utile	160 cm²
Spessore longherone	1,5 mm
Super- ficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

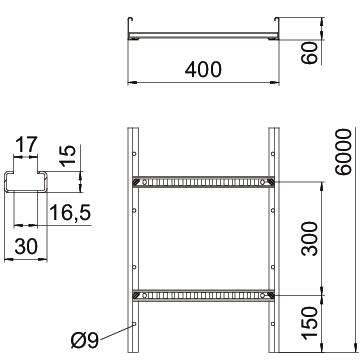

Misure

Altezza	60 mm
Dimensione B	400 mm
Dimensioni fessura piolo	16,50

Larghezza	400 mm
Lunghezza	6000 mm

Carichi

Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m

Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	15,8382 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	15,8382 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 620 6 A4	6000 mm	200 mm	1,5 mm	no	6207202	m	6 m
LCIS 630 6 A4	6000 mm	300 mm	1,5 mm	no	6207204	m	6 m
LCIS 640 6 A4	6000 mm	400 mm	1,5 mm	no	6207206	m	6 m
LCIS 650 6 A4	6000 mm	500 mm	1,5 mm	no	6207208	m	6 m
LCIS 660 6 A4	6000 mm	600 mm	1,5 mm	no	6207210	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare A4	LVG 60 A4	6208835	Pezzo	10 Pezzo
Connettore regolabile A4	LGVG 60 A4	6208932	Pezzo	10 Pezzo

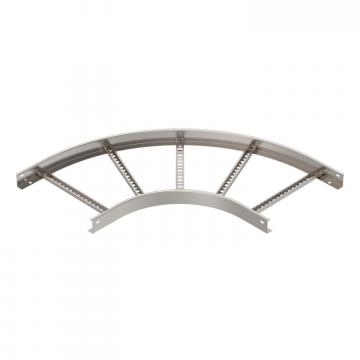

Curva 90° 60 A4	LB 90 640 R3 A4	6225106	Pezzo	1 Pezzo
Derivazione a T 60 A4	LT 640 R3 A4	6225274	Pezzo	1 Pezzo
Derivazione laterale 60 A4	LAA 640 R3 A4	6225898	Pezzo	1 Pezzo
Elemento curva regolabile 60 A4	LGBE 640 A4	6225484	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Separatore 45 A4	TSG 45 A4	6062028	m	3 m
