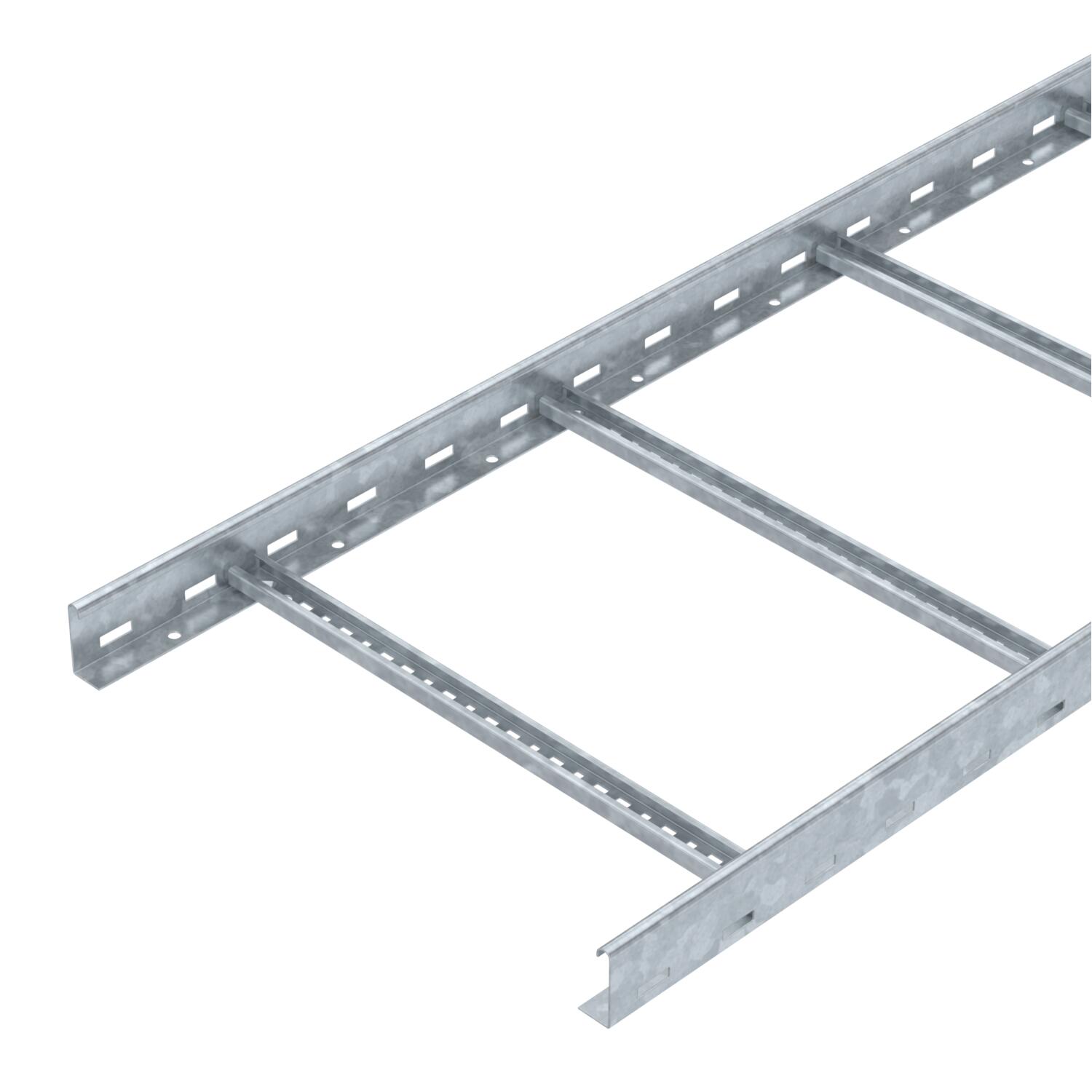

Passerella a traversini LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | no

Passerella a traversini LCIS 60, 3 m C30 FT

N. art. 6209727 | EAN 4012196431762

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

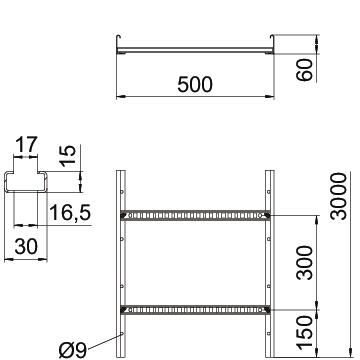

Passerella a traversini con bordo di altezza pari a 60 mm, con pioli del profilato C30 aperti verso l'alto saldati. Longherone laterale arrotondato come rinforzo e protezione dei bordi. Il fissaggio alla mensola viene eseguito con morsetti tipo LKS 40. La misura della scanalatura del piolo è pari a 16,5 mm, la staffa reggicavo è il tipo BS-H....
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione	60x500x3000
Dimensione B	500 mm
Dimensioni fessura piolo	17,00
Distanza tra gli appoggi 1,5 m	3,3 kN/m
Distanza tra gli appoggi 2,0 m	2 kN/m
Distanza tra gli appoggi 2,5 m	1,3 kN/m
Distanza tra gli appoggi 3,0 m	1 kN/m
Distanza tra gli appoggi 3,5 m	0,78 kN/m
Distanza tra gli appoggi 4,0 m	0,4 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,2 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	saldato
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	8,0247 kg CO2e / 1 Metro
Larghezza	500 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	20000 mm²
Sezione utile	200 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LCIS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	N. art.	Quantità	Conf.
LCIS 610 3 FT	3000 mm	100 mm	1,5 mm	no	6209719	m	3 m
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	no	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	no	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	no	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	no	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	no	6209729	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FT	DRL 500 FT	6051448	m	3 m
Connettore lineare FT	LVG 60 FT	6208843	Pezzo	10 Pezzo
Connettore regolabile FT	LGVG 60 FT	6208944	Pezzo	10 Pezzo
Giunto di dilatazione	LDVG 60 FT	6208970	Pezzo	2 Pezzo
Connettore multifunzionale FT	LMFV 650 FT	6225736	Pezzo	1 Pezzo

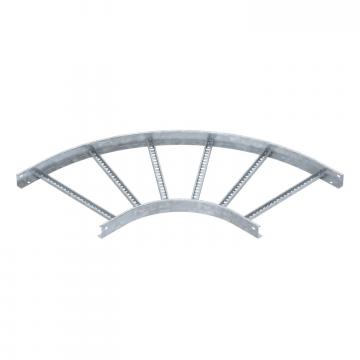

Curva 90° 60 FT	LB 90 650 R3 FT	6225068	Pezzo	1 Pezzo

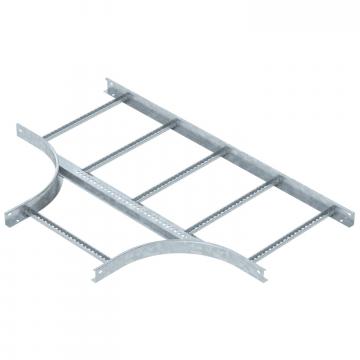

Derivazione a T 60 FT	LT 650 R3 FT	6225236	Pezzo	1 Pezzo

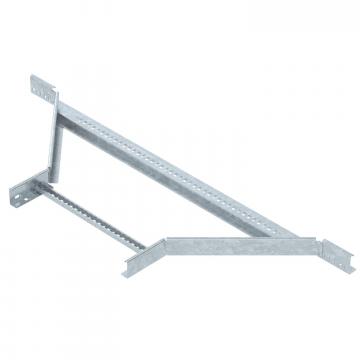

Derivazione laterale 60 FT	LAA 650 R3 FT	6225876	Pezzo	1 Pezzo
Elemento curva regolabile 60 FT	LGBE 650 FT	6225476	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Angolare di appoggio	LAW FT	6221513	Pezzo	10 Pezzo
Elemento di connessione FT	LAS 60 FT	6221378	Pezzo	10 Pezzo
Separatore	TSG 45 DD	6062321	m	3 m
Piastra angolare DD	LEB 25 DD	6221216	Pezzo	1 Pezzo
Piastra angolare DD	LEB 50 DD	6221259	Pezzo	1 Pezzo
Piastra di appoggio	LALB 50 FT	6221882	Pezzo	1 Pezzo
Piastra di protezione FT	LAB 50 FT	6220460	Pezzo	1 Pezzo
Lamiera asolata di base DD	ELB-L 50 DD	6103364	m	3 m
