Passerella a traversini LG 110, 3 m VS FS 3000 | 300 | 1,5 | no | Acciaio | zincato in continuo

Passerella a traversini LG 110, 3 m VS FS

N. art. 6216407 | EAN 4012195064497

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella a traversini viene fornita ripiegata.

Potete trovare la staffa reggicavo adatta del tipo BS-H... nei sistemi di passerelle a traversini verticali.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco

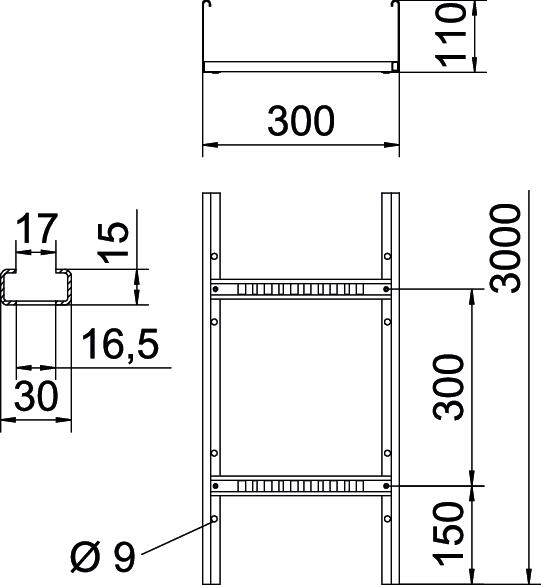

Dimensione	110x300x3000
Dimensione B	300 mm
Dimensioni	110x300x3000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,55 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra gli appoggi 6,0 m	0,15 kN/m

Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	9,6084 kg CO2e / 1 Metro
Larghezza	300 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	28300 mm²
Sezione utile	283 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato in continuo
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Schema di sollecitazione passerella tipo LG 110 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 112 VS 3 FS	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato in continuo	6216404	m	3 m
LG 113 VS 3 FS	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato in continuo	6216407	m	3 m
LG 114 VS 3 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6216410	m	3 m
LG 115 VS 3 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6216413	m	3 m
LG 116 VS 3 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6216416	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FS	DRL 300 FS	6052304	m	3 m
Connettore lineare FS	LVG 110 FS	6216545	Pezzo	10 Pezzo
Connettore angolare FS	LWVG 110 FS	6216587	Pezzo	10 Pezzo
Connettore regolabile FS	LGVG 110 FS	6216650	Pezzo	10 Pezzo
Connettore multifunzionale FS	LMFV 1130 FS	6225752	Pezzo	1 Pezzo

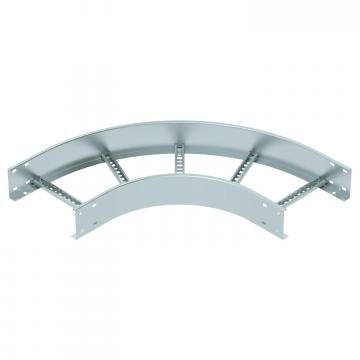

Curva 90° 110 FS	LB 90 1130 R3 FS	6225124	Pezzo	1 Pezzo

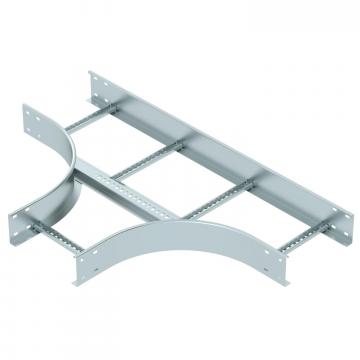

Raccordo a T 110 FS	LT 1130 R3 FS	6225292	Pezzo	1 Pezzo

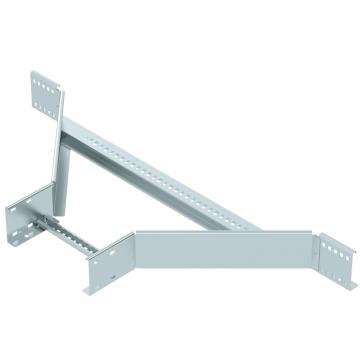

Derivazione laterale 110 FS	LAA 1130 R3 FS	6225912	Pezzo	1 Pezzo
Elemento per curva regolabile 110 FS	LGBE 1130 FS	6225492	Pezzo	1 Pezzo
Cappuccio protettivo	SKH 110 OR	6222553	Coppia	20 Coppia
Elemento di connessione FS	LAS 110 FS	6221416	Pezzo	10 Pezzo
Separatore 85 FS	TSG 85 FS	6062114	m	3 m
Piastra angolare FS	LEB 25 FS	6221203	Pezzo	1 Pezzo
Piastra angolare FS	LEB 50 FS	6221246	Pezzo	1 Pezzo
Lamiera asolata di base FS	ELB-L 30 FS	6103251	m	3 m
