Passerella a traversini LG 110, 3 m VS FT 3000 | 400 | 1,5 | no | Acciaio | zincato a caldo per immersione

Passerella a traversini LG 110, 3 m VS FT

N. art. 6216429 | EAN 4012195065258

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

Passerella a traversini con longherone forato, con bordo di altezza pari a 110 mm, pioli del profilato a C rivettati e aperti verso l'alto.
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella viene fornita in versione ripiegata.

Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerelle a scaletta.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	110 mm
Colore	zinco

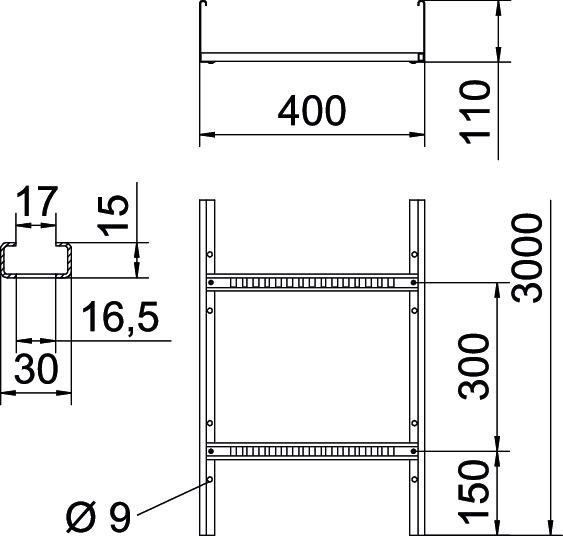

Dimensione	110x400x3000
Dimensione B	400 mm
Dimensioni	110x400x3000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 2,0 m	3,1 kN/m
Distanza tra gli appoggi 2,5 m	2 kN/m
Distanza tra gli appoggi 3,0 m	1,4 kN/m
Distanza tra gli appoggi 3,5 m	0,9 kN/m
Distanza tra gli appoggi 4,0 m	0,65 kN/m
Distanza tra gli appoggi 4,5 m	0,55 kN/m
Distanza tra gli appoggi 5,0 m	0,5 kN/m
Distanza tra gli appoggi 6,0 m	0,15 kN/m

Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	9,9171 kg CO2e / 1 Metro
Larghezza	400 mm
Lunghezza	3000 mm
Mantenimento funzionale	no
Materiale	Acciaio
Sezione utile	37800 mm²
Sezione utile	378 cm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Schema di sollecitazione passerella tipo LG 110 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 112 VS 3 FT	3000 mm	200 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216423	m	3 m
LG 113 VS 3 FT	3000 mm	300 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216426	m	3 m
LG 114 VS 3 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216429	m	3 m
LG 115 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216432	m	3 m
LG 116 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6216435	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	LVG 110 FT	6216548	Pezzo	10 Pezzo
Connettore multifunzionale FT	LMFV 1140 FT	6225774	Pezzo	1 Pezzo
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m
Separatore 85 DD	TSG 85 DD	6062331	m	3 m
Piastra di protezione FT	LAB 40 FT	6220452	Pezzo	1 Pezzo
