Passerella a traversini LG 60, 6 m VS FT 6000 | 400 | 1,5 | sì | Acciaio | zincato a caldo per immersione

Passerella a traversini LG 60, 6 m VS FT

N. art. 6208656 | EAN 4012195064367

N. art. / Tipo

Lunghezza	6000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

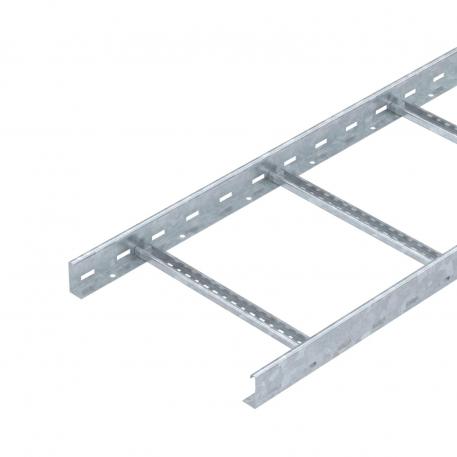

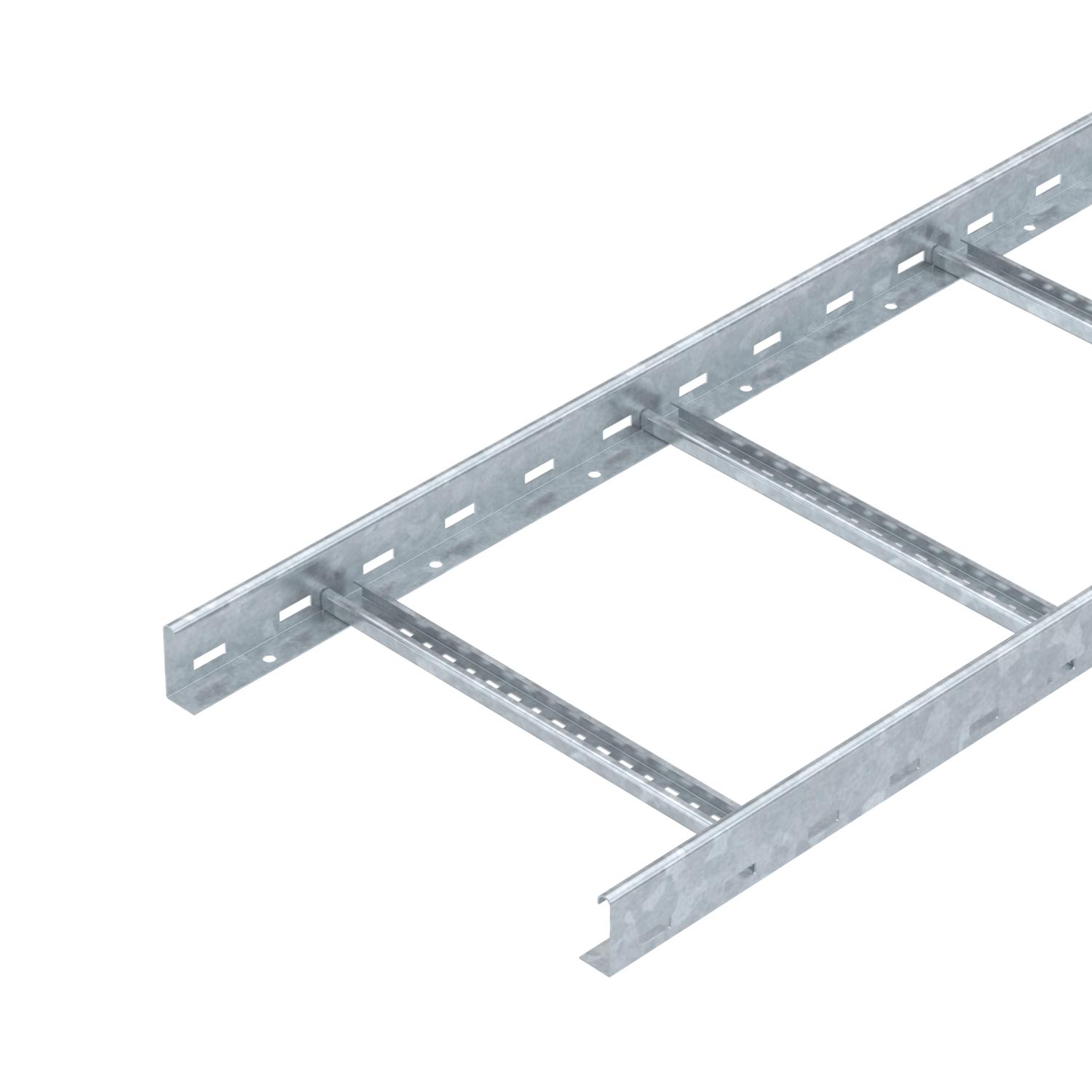

Passerella con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.

La passerella viene fornita in versione ripiegata.

Potete trovare la staffa reggicavo adatta del tipo 2056 nei sistemi di passerellle a spalliera.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco

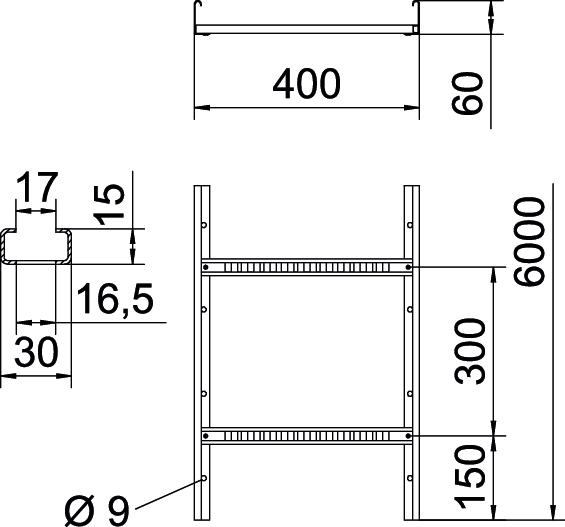

Dimensione	60x400x6000
Dimensione B	400 mm
Dimensioni	60x400x6000
Dimensioni fessura piolo	16,50
Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m
Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,15 kN/m
Distanza tra i pioli	300 mm

Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Impronta CO2 (GWP) dalla culla al cancello	7,3337 kg CO2e / 1 Metro
Larghezza	400 mm
Lunghezza	6000 mm
Mantenimento funzionale	sì
Materiale	Acciaio
Protezione antincendio	Mantenimento funzionale struttura portante standard
Sezione utile	198 cm²
Sezione utile	19800 mm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208661	m	6 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FT	DRL 400 FT	6051413	m	3 m

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Clip per separatore passerella a traversini A2	KS KL A2	6062284	Pezzo	30 Pezzo
Separatore	TSG 45 DD	6062321	m	3 m
Connettore lineare FT	LVG 60 FT	6208843	Pezzo	10 Pezzo
Piastra di protezione FT	LAB 40 FT	6220452	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Connettore multifunzionale FT	LMFV 640 FT	6225734	Pezzo	1 Pezzo
