Passerella grigliata C CGR 50 A2

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Altezza	50 mm

Diametro filo	4,5 mm

Sezione utile

Mantenimento funzionale	no

Descrizione prodotto

Descrizione prodotto

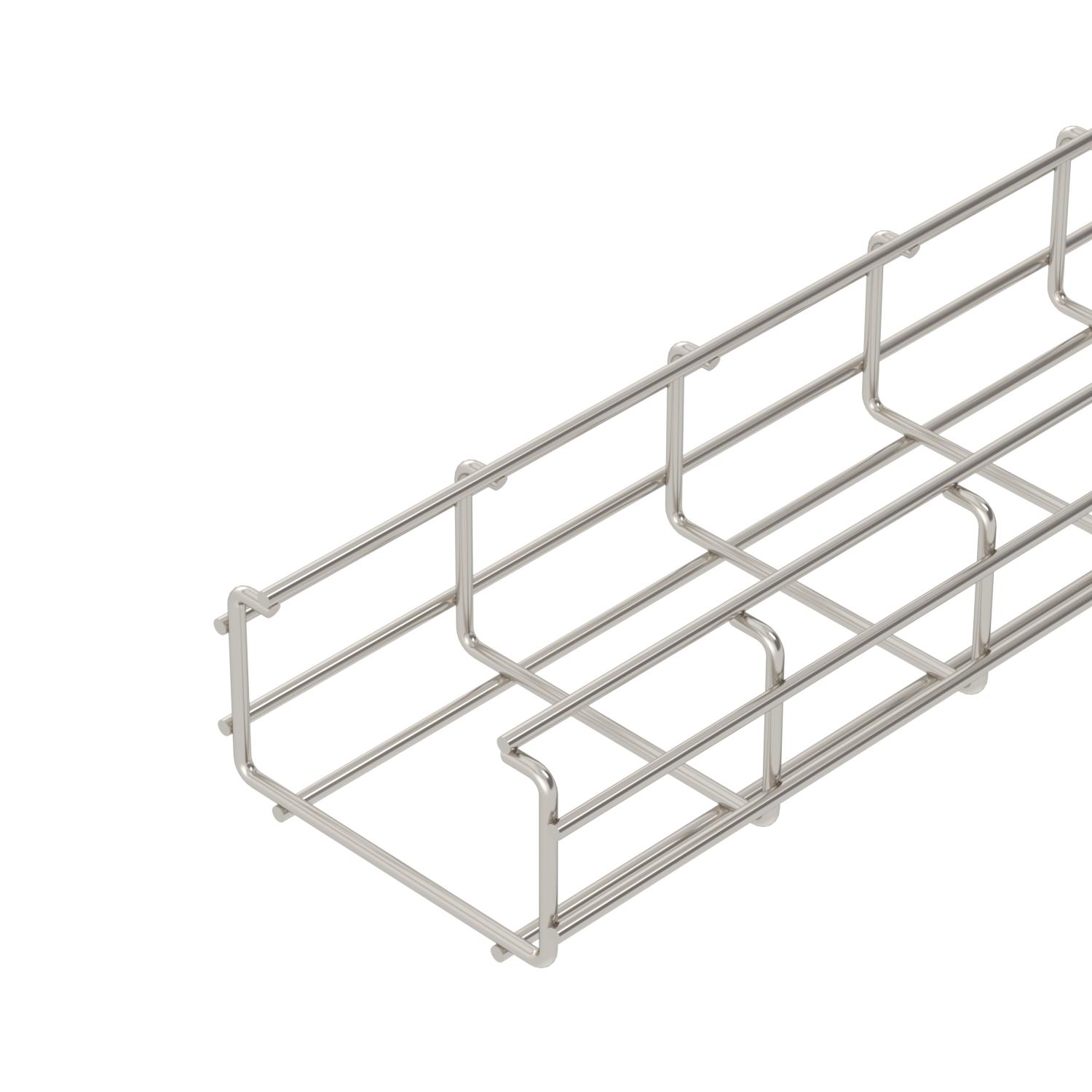

Passerella grigliata con forma a C composta da fili in acciaio saldati con bordo di altezza pari a 50 mm.
Schermatura magnetica 15 dB.

Dati tecnici

Acciaio inossidabile, decapato	sì
Colore	acciaio legato
Diametro filo	4,5 mm

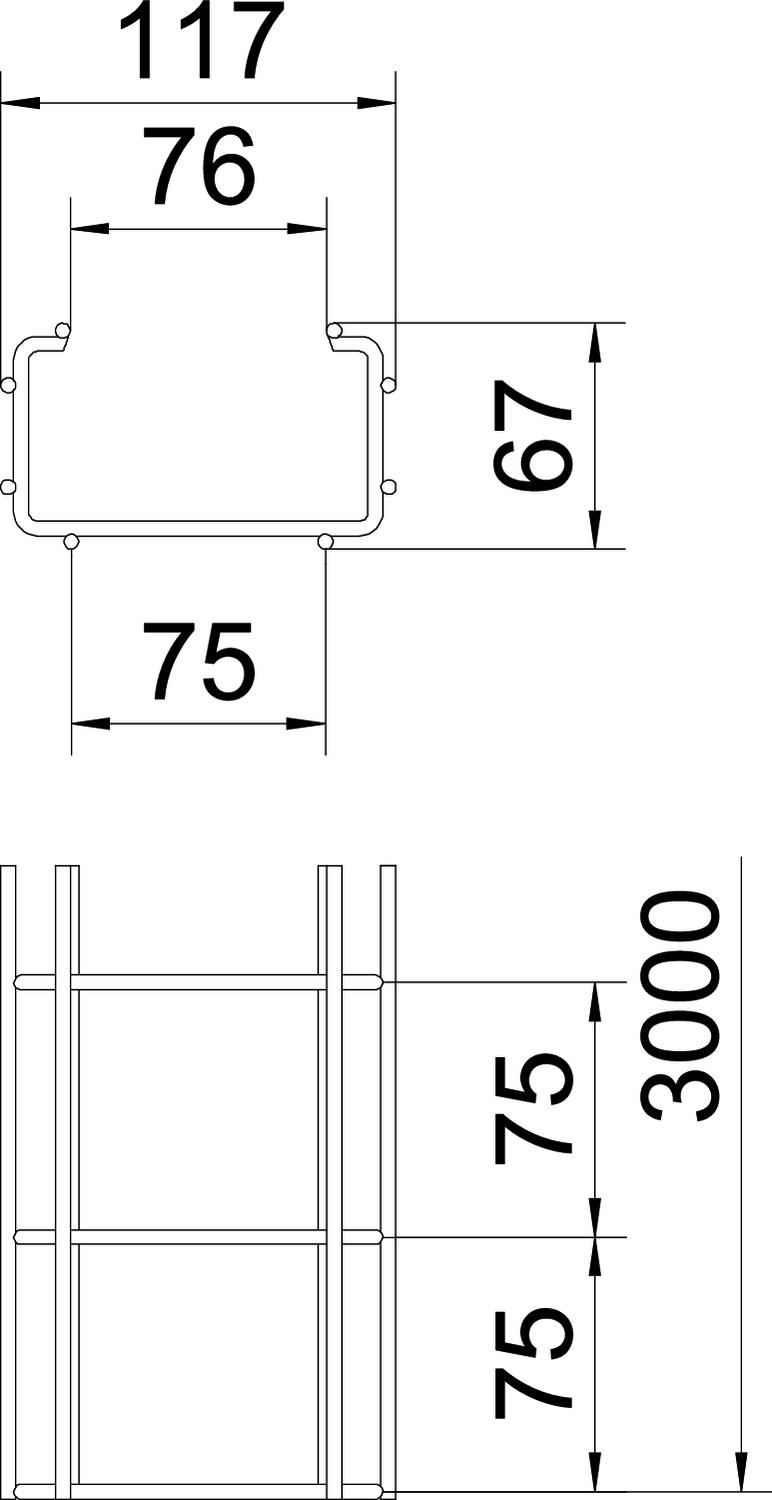

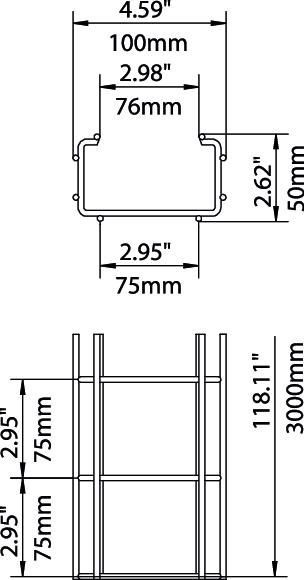

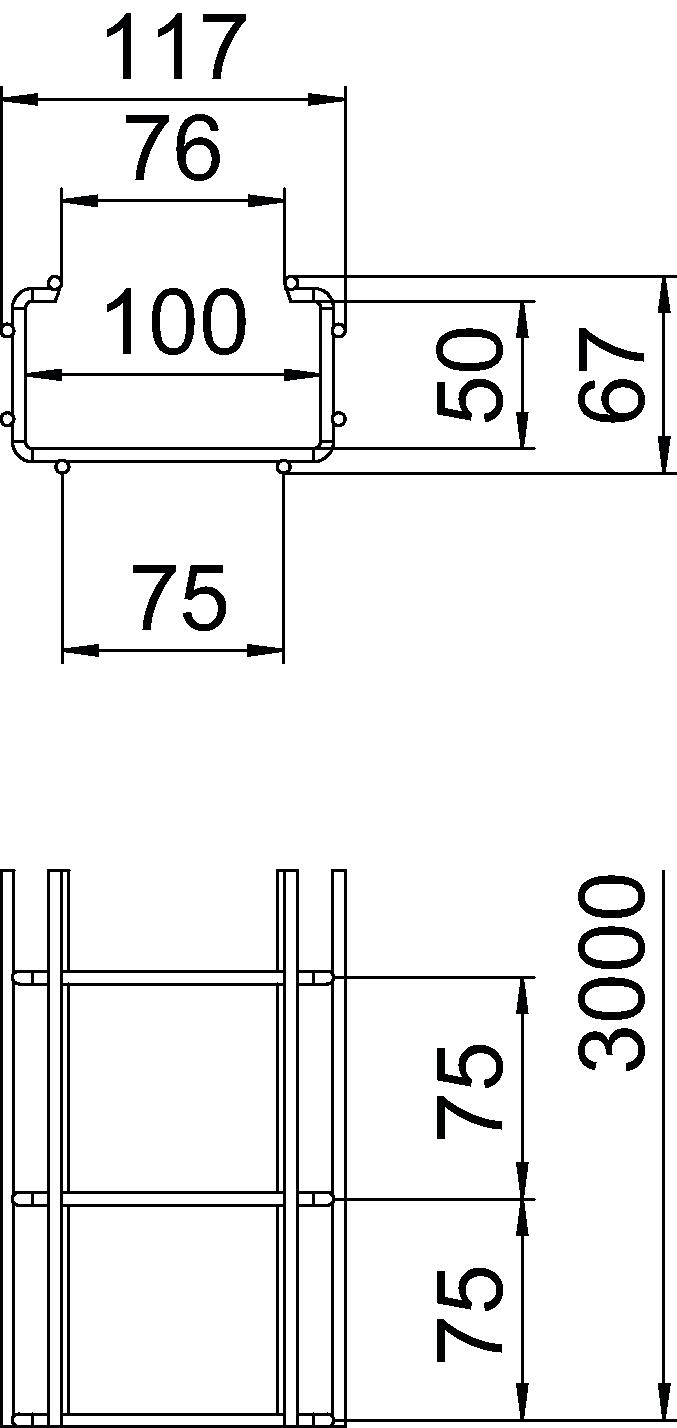

Dimensione	50x100x3000
Forma del profilato	Forma a C
Mantenimento funzionale	no
Materiale	Acciaio, INOX 1.4301
Separatore integrato	senza

Sezione utile	3300 mm²
Sezione utile	33 cm²
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Distanza tra gli appoggi 1,0 m	0,95 kN/m
Distanza tra gli appoggi 1,5 m	0,6 kN/m

Distanza tra gli appoggi 2,0 m	0,35 kN/m

CO₂ Footprint (GWP)	6,5928 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	6,5928 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Diametro filo	Sezione utile	Mantenimento funzionale	N. art.	Quantità	Conf.
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	no	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	no	6016235	m	3 m
CGR 50 200 A2	3000 mm	200 mm	50 mm	4,5 mm	74 cm²	no	6016251	m	3 m
CGR 50 300 A2	3000 mm	300 mm	50 mm	4,5 mm	116 cm²	no	6016253	m	3 m
CGR 50 400 A2	3000 mm	400 mm	50 mm	4,5 mm	157 cm²	no	6016255	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Angolare di montaggio 90° A2	MW 90 SL17 A2	6016278	Pezzo	20 Pezzo
Connettore A2	GSV 34 A2	6016642	Pezzo	20 Pezzo
Angolare di montaggio 45° A2	MW 45 SL10 A2	6017339	Pezzo	20 Pezzo
Separatore 30 A2	TSG 30 A2	6062052	m	3 m
Clip separatore	KS GR A2	6062282	Pezzo	30 Pezzo
