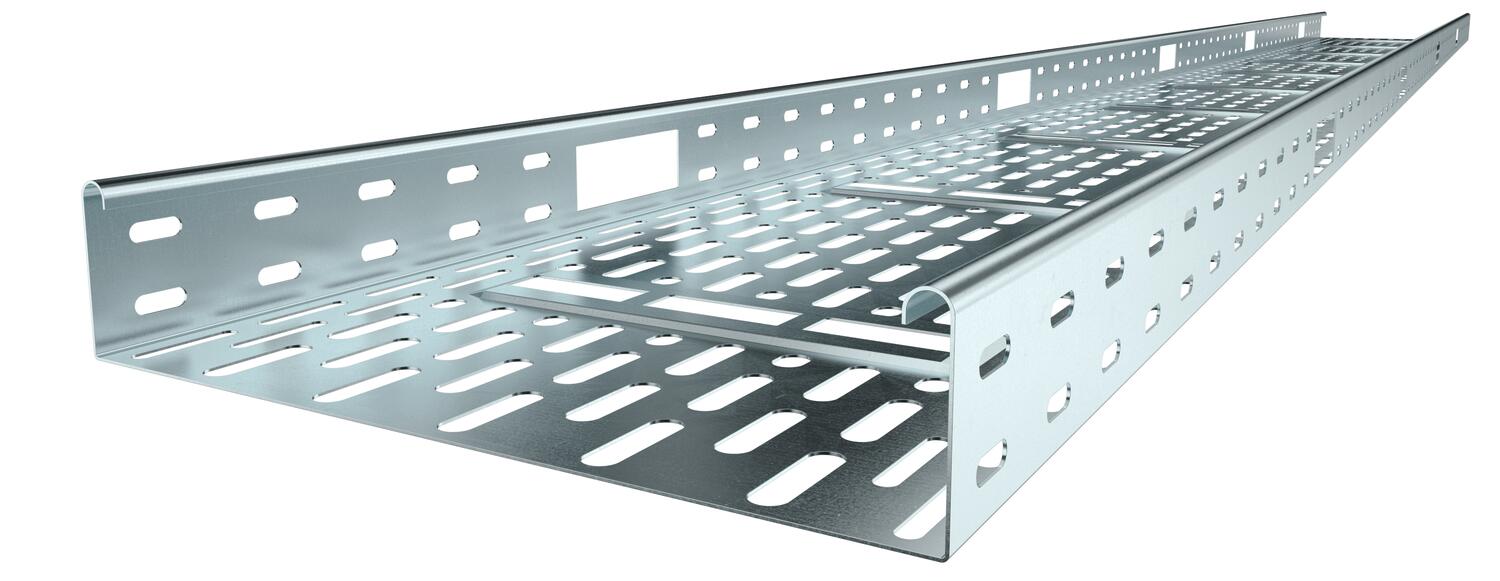

Passerella IKS 60 FS

N. art. / Tipo	6087132 / IKS 620 FS

Lunghezza	3000 mm

Larghezza	200 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

IKS 60 = Sistema di passerelle per installazione con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

Sistema di passerelle portacavi asolate conforme a VdS 2092 con il 30% di percentuale di foratura per l'impiego sotto gli impianti di nebulizzazione.

Passacavo a pavimento a partire dalla larghezza di 200 mm. Foratura laterale spostata ogni 300 mm.

I giunti devono essere ordinati separatamente.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Conformità ROHS	sì
Dimensione	60x200x3000
Dimensioni	60 x 200
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impiego impianto di nebulizzazione	sì
Mantenimento funzionale	no

Materiale	Acciaio
Serie di prodotti	Serie IKS
Sezione utile	11800 mm²
Sezione utile	118 cm²
Spessore lamiera	1 mm
Spessore lamiera	0,04 in
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Distanza tra gli appoggi 1,0 m	0,9 kN/m
Distanza tra gli appoggi 1,5 m	0,77 kN/m

Distanza tra gli appoggi 2,0 m	0,6 kN/m
Distanza tra gli appoggi 2,5 m	0,4 kN/m

CO₂ Footprint (GWP)	6,0838 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	6,0838 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
IKS 620 FS	3000 mm	200 mm	1 mm	no	Acciaio	zincato in continuo	6087132	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	RLVK 60 FT	6067603	Pezzo	10 Pezzo
Giunto di base DD	SSLB 200 DD	7070314	Pezzo	20 Pezzo
Curva 45° 60 FT	RB 45 620 FT	6036134	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 620 FT	6036594	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 620 FT	6037124	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 620 FT	6042215	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 620 FT	6038134	Pezzo	1 Pezzo
Derivazione a croce 60 FT	RK 620 FT	7027413	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 200 DD	6052709	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
