Passerella LG 60, 3 m VS FT 3000 | 500 | 1,5 | no | Acciaio | zincato a caldo per immersione

Passerella LG 60, 3 m VS FT

N. art. 6208574 | EAN 4012195434214

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore longherone	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

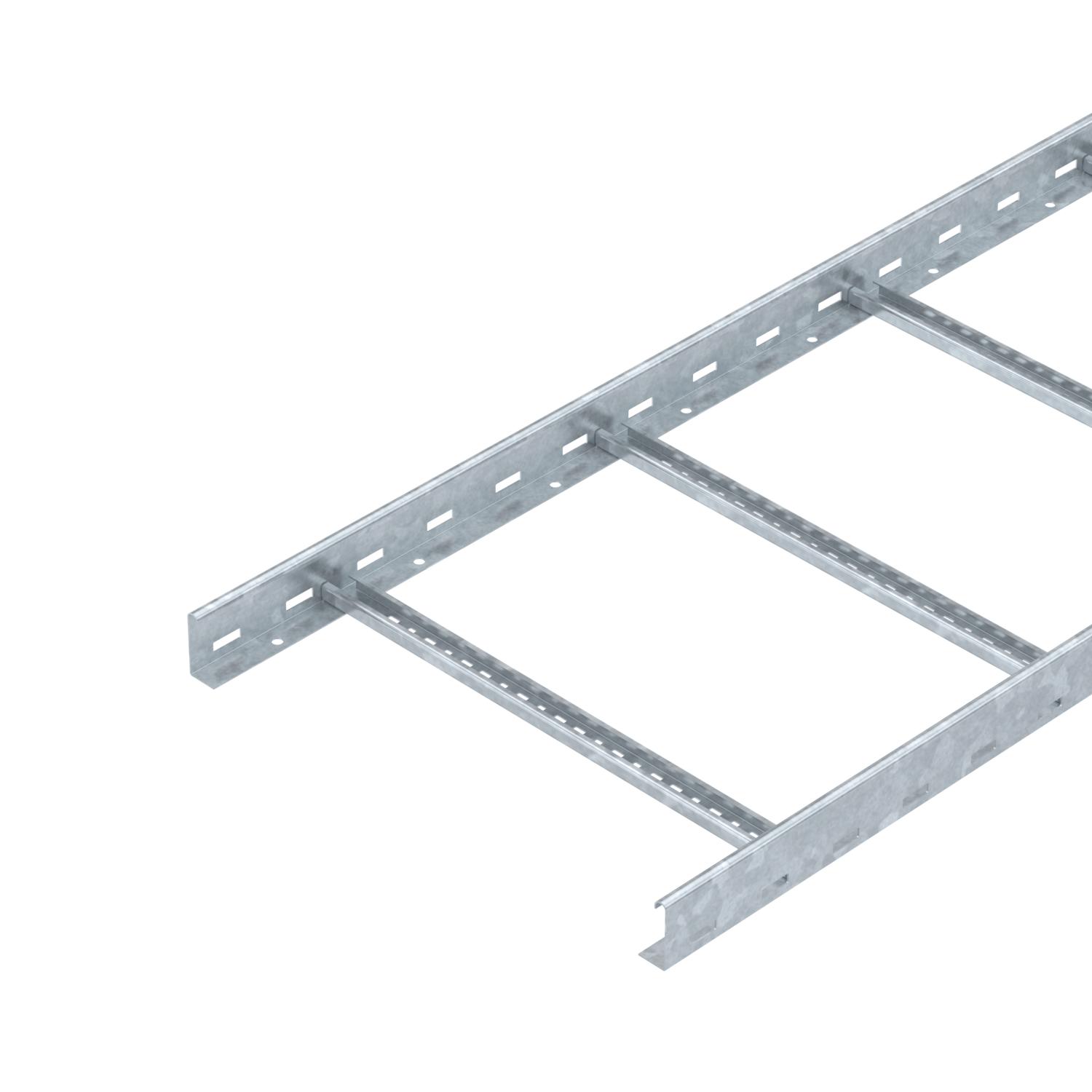

Passerella a travesini con longherone forato, con bordo di altezza pari a 60 mm, pioli del profilato a C rivettati e aperti verso l'alto (versione VS).
Schermatura elettromagnetica senza coperchio 10 dB, con coperchio 15 dB.
Sono disponibili altre larghezze, su richiesta.

La passerella a travesini viene fornita in versione ripiegata.

I cavi possono essere montati con staffa reggicavo tipo 2056.

Le passerelle portacavi con larghezze da 200 mm a 400 mm sono ammesse anche per l'installazione verticale per sistemi a mantenimento funzionale secondo DIN 4102 parte 12. I cavi possono essere montati per il mantenimento funzionale con la staffa reggicavo ammessa tipo 2056 M.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Dimensione	60x500x3000
Distanza tra i pioli	300 mm
Fissaggio del piolo	ribaditura cieca
Foratura laterale	sì
Mantenimento funzionale	no
Materiale	Acciaio

Sezione utile	248 cm²
Sezione utile	24800 mm²
Spessore longherone	1,5 mm
Super- ficie	zincato a caldo per immersione
Versione a grande portata	no
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

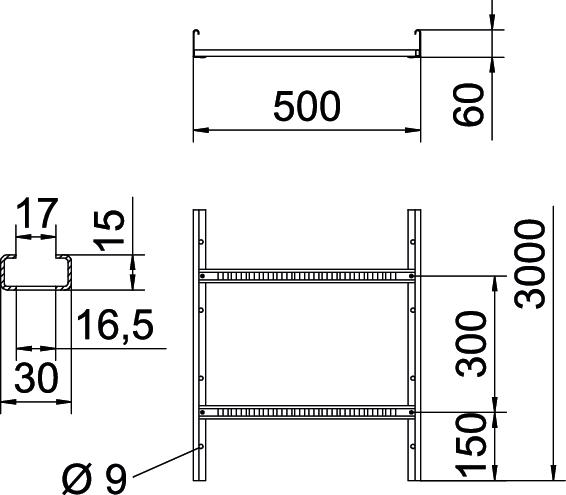

Misure

Altezza	60 mm
Dimensione B	500 mm
Dimensioni fessura piolo	16,50

Larghezza	500 mm
Lunghezza	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	3,1 kN/m
Distanza tra gli appoggi 2,0 m	2,25 kN/m
Distanza tra gli appoggi 2,5 m	1,5 kN/m
Distanza tra gli appoggi 3,0 m	1,1 kN/m

Distanza tra gli appoggi 3,5 m	0,75 kN/m
Distanza tra gli appoggi 4,0 m	0,45 kN/m
Distanza tra gli appoggi 4,5 m	0,3 kN/m
Distanza tra gli appoggi 5,0 m	0,15 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,9526 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	7,9526 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella tipo LG 60 VS

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore longherone	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
LG 620 VS 3 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208562	m	3 m
LG 630 VS 3 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208566	m	3 m
LG 640 VS 3 FT	3000 mm	400 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6208570	m	3 m
LG 650 VS 3 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208574	m	3 m
LG 660 VS 3 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6208578	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Coperchio con bussola girevole FT	DRL 500 FT	6051448	m	3 m
Connettore lineare FT	LVG 60 FT	6208843	Pezzo	10 Pezzo
Connettore regolabile FT	LGVG 60 FT	6208944	Pezzo	10 Pezzo
Giunto di dilatazione	LDVG 60 FT	6208970	Pezzo	2 Pezzo
Connettore multifunzionale FT	LMFV 650 FT	6225736	Pezzo	1 Pezzo
Curva 90° 60 FT	LB 90 650 R3 FT	6225068	Pezzo	1 Pezzo
Derivazione a T 60 FT	LT 650 R3 FT	6225236	Pezzo	1 Pezzo
Derivazione laterale 60 FT	LAA 650 R3 FT	6225876	Pezzo	1 Pezzo
Elemento curva regolabile 60 FT	LGBE 650 FT	6225476	Pezzo	1 Pezzo
Cappuccio protettivo 60	SKH 60 OR	6222537	Coppia	40 Coppia
Angolare di appoggio	LAW FT	6221513	Pezzo	10 Pezzo
Elemento di connessione FT	LAS 60 FT	6221378	Pezzo	10 Pezzo
Separatore	TSG 45 DD	6062321	m	3 m
Piastra angolare DD	LEB 25 DD	6221216	Pezzo	1 Pezzo
Piastra angolare DD	LEB 50 DD	6221259	Pezzo	1 Pezzo
Piastra di appoggio	LALB 50 FT	6221882	Pezzo	1 Pezzo
Piastra di protezione FT	LAB 50 FT	6220460	Pezzo	1 Pezzo
Lamiera asolata di base DD	ELB-L 50 DD	6103364	m	3 m
