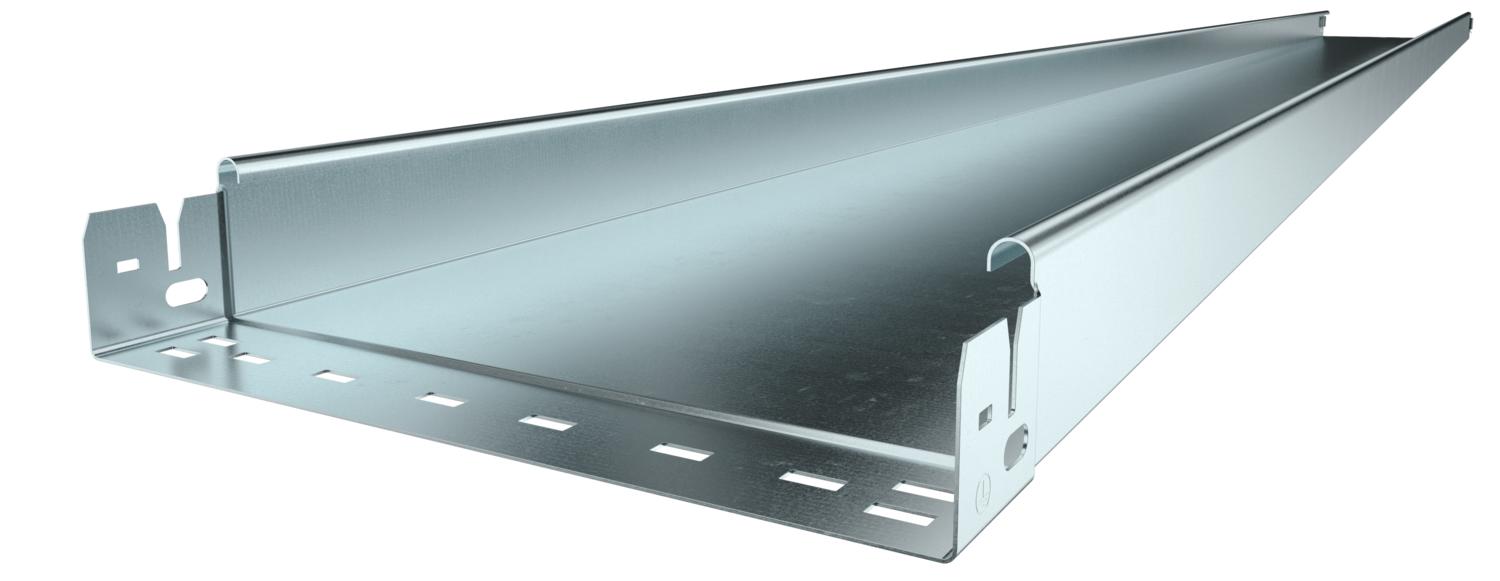

Passerella MKS-Magic® 60 chiusa FS

N. art. / Tipo

Lunghezza	3050 mm

Larghezza

Altezza	60 mm

Spessore lamiera	1 mm

Mantenimento funzionale	no

Colore	zinco

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

Passerella chiusa con sistema di fissaggio rapido integrato. La lunghezza utile della passerella è di 3.000 mm.

L'equipotenzializzazione è garantita senza componenti aggiuntivi.

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	60x100x3050
Foratura laterale	no
Foratura NATO	no
Foro di montaggio nel pavimento	no
Lunghezza utile	3000 mm
Mantenimento funzionale	no

Materiale	Acciaio
Sezione utile	58 cm²
Sezione utile	5800 mm²
Spessore lamiera	1 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	Fissaggio a scatto
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	connettore integrato

Altezza	60 mm
Dimensione B	100 mm

Larghezza	100 mm
Lunghezza	3050 mm

Distanza tra gli appoggi 1,5 m	1,5 kN/m
Distanza tra gli appoggi 1,75 m	1,25 kN/m

Distanza tra gli appoggi 2,0 m	1 kN/m
Distanza tra gli appoggi 2,5 m	0,5 kN/m

CO₂ Footprint (GWP)	4,4133 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	4,4133 kg CO2e / 1 Metro

Dati tecnici

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Spessore lamiera	Mantenimento funzionale	Colore	Materiale	Super- ficie	N. art.	Quantità	Conf.
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059237	m	3 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059239	m	3 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059241	m	3 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	no	zinco	Acciaio	zincato in continuo	6059243	m	3 m

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Set giunti longitudinali Magic® FS	KTSMV 610 FS	6068914	Pezzo	1 Pezzo
Curva 45° 60 FS	RB 45 610 FS	6036100	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 610 FS	6036560	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 610 FS	6037100	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 610 FS	6042111	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 610 FS	6038100	Pezzo	1 Pezzo
Derivazione a croce 60 FS	RK 610 FS	7027311	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 100 FS	6052096	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
