Passerella portacavi SKS 60 FT 3000 | 300 | 1,5 | sì | Acciaio | zincato a caldo per immersione

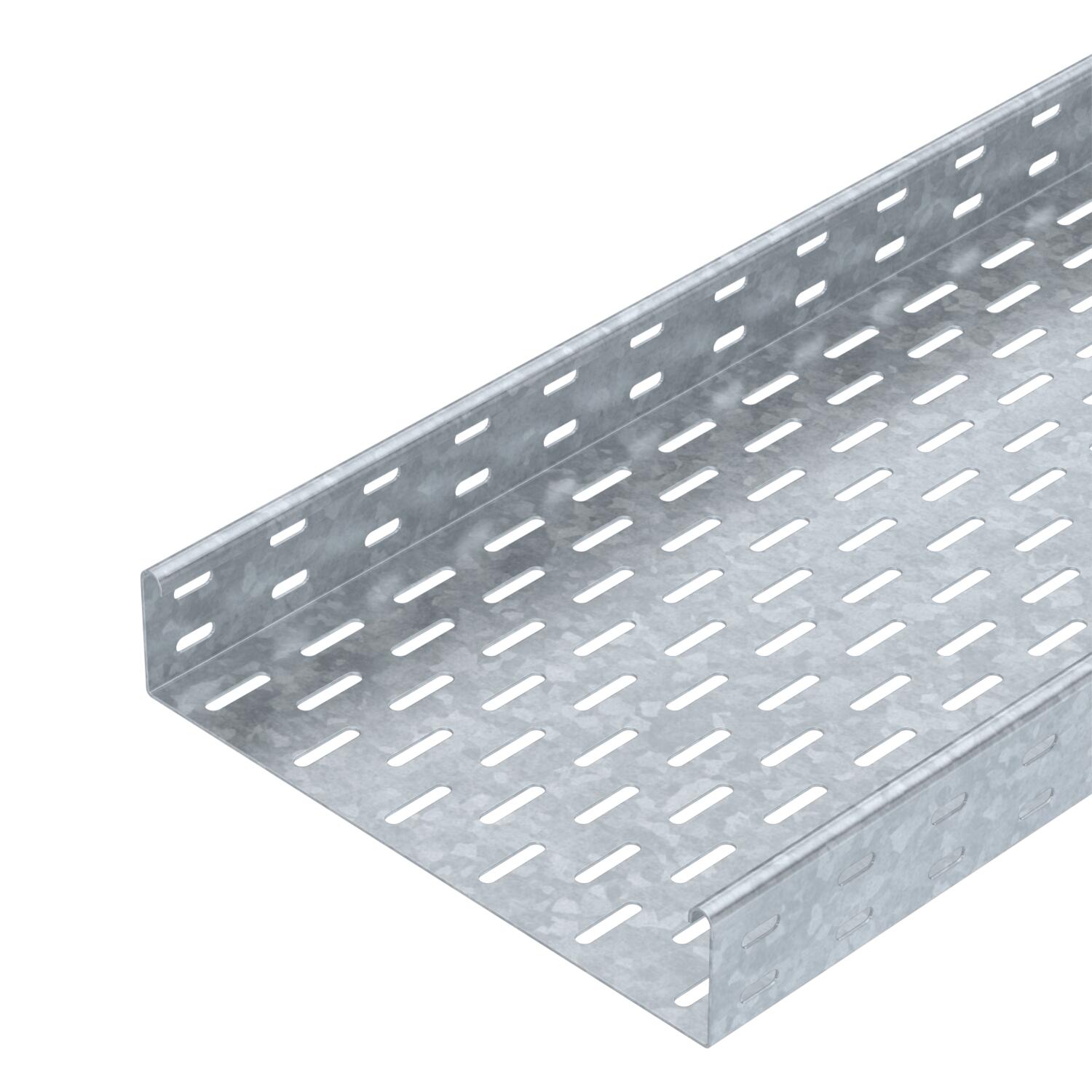

Passerella portacavi SKS 60 FT

N. art. 6056679 | EAN 4012196390137

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato a caldo per immersione

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesanti con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni vedere i sistemi di protezione antincendio BSS.

Versione FS incluso set di giunti lineari RV 60.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Conformità ROHS	sì
Dimensione	60x300x3000
Dimensioni	60 x 300
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	sì
Materiale	Acciaio

Protezione antincendio	Mantenimento funzionale struttura portante standard
Serie di prodotti	Serie SKS
Sezione utile	178 cm²
Sezione utile	17800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	300 mm
Dimensione W	300 mm

Larghezza	300 mm
Larghezza	12 in
Lunghezza	10 ft
Lunghezza	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m

Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	11,2773 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Metro

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	11,2773 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella portacavi tipo SKS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 605 FT	3000 mm	50 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056634	m	3 m
SKS 610 FT	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato a caldo per immersione	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato a caldo per immersione	6056733	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FT	RLVK 60 FT	6067603	Pezzo	10 Pezzo
Giunto di base DD	SSLB 300 DD	7070318	Pezzo	20 Pezzo
Coperchio con bussola girevole FT	DRL 300 FT	6051383	m	3 m
Curva 45° 60 FT	RB 45 630 FT	6036136	Pezzo	1 Pezzo
Curva di 90° 60 FT	RB 90 630 FT	6036596	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FT	RB W 630 FT	6037126	Pezzo	1 Pezzo
Derivazione laterale 60 FT	RAA 630 FT	6042217	Pezzo	1 Pezzo
Raccordo a T 60 FT	RT 630 FT	6038136	Pezzo	1 Pezzo
Derivazione a croce 60 FT	RK 630 FT	7027415	Pezzo	1 Pezzo
Coperchio con bussola girevole DD	DRL 300 DD	6052712	m	3 m
Separatore 60 DD	TSG 60 DD	6062327	m	3 m
