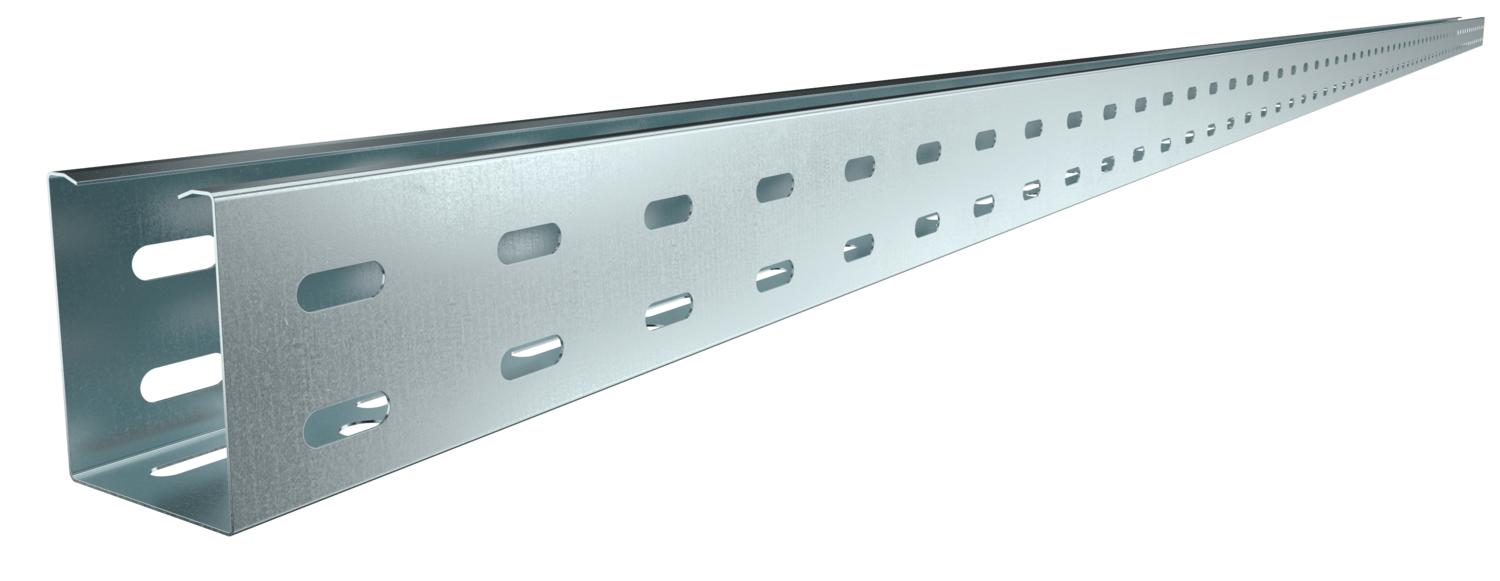

Passerella RKS 60 FS forata, senza scanalatura nel fondo
N. art. 6055893 | EAN 4012196388691
- Descrizione prodotto
-
Descrizione prodottoRKS 60 = Sistema di passerelle con bordo di 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.
La passerella portacavi viene fissata alla mensola con viti tipo FRS M6 x 12.
-
- Dati tecnici
-
Dati tecnici
Acciaio inossidabile, decapato no Altezza 2 in Altezza 60 mm Colore zinco Con parte superiore no Dimensione 60x75x3000 Dimensione B 75 mm Dimensione L 3000 mm Dimensioni 60 x 75 Distanza tra gli appoggi 1,0 m 1,3 kN/m Distanza tra gli appoggi 1,5 m 0,65 kN/m Distanza tra gli appoggi 2,0 m 0,4 kN/m Distanza tra gli appoggi 2,5 m 0,25 kN/m Distanza tra gli appoggi 3,0 m 0,15 kN/m Foratura laterale sì Foratura NATO no Foro di montaggio nel pavimento sì Impronta CO2 (GWP) dalla culla al cancello 2,8222 kg CO2e / 1 Metro Larghezza 75 mm Larghezza 3 in Lunghezza 10 ft Lunghezza 3000 mm Mantenimento funzionale no Materiale Acciaio Perforazione di base 1 Sezione utile 4200 mm² Sezione utile 42 cm² Spessore lamiera 0,03 in Spessore lamiera 0,75 mm Super- ficie zincato in continuo Tipo di giunto sistema portacavi avvitato Tipo di prova di carico secondo IEC 61537 Tipo II Versione a grande portata no Versione connettore senza connettore Dati tecnici
Diagramma di carico passerella portacavi tipo RKS 60
-
Carico canalina-conduttore ammesso in kN/m senza peso operatore
-
Distanza tra gli appoggi in m
-
Inflessione trave in mm con kN/mm ammessi
-
Schema di carico nella procedura di prova
-
Curva di carico con larghezza canalina/conduttore in mm
-
Curva di inflessione trave secondo la distanza tra gli appoggi
-
- Tutti i tipi
-
Accessori
Prodotti Tipo N. art. Quantità Conf.
Connettore lineare FS
RLVK 60 FS 6067093 10 Pezzo
Coperchio con bussola girevole FS
DRL 075 FS 6052029 3 m
Separatore 60 FS
TSG 60 FS 6062068 3 m - Download
-
Scheda tecnica RKS 607 FS / 6055893 , 0.25MB , pdfDichiarazione di conformità UE RKS 607 FS / 6055893 , 0.13MB , pdfDichiarazione di conformità UK RKS 607 FS / 6055893 , 0.09MB , pdfREACH Dichiarazione di conformità RKS 607 FS / 6055893 , 0.27MB , pdfRoHS Dichiarazione di conformità RKS 607 FS / 6055893 , 0.28MB , pdfDichiarazione ambientale di prodotto (EPD) RKS 607 FS / 6055893 , 1.48MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdfPer questo prodotto non sono disponibili voci di capitolato
