Passerella SKS 60 A2 3000 | 100 | 1,5 | sì | Acciaio, INOX 1.4301 | non trattato, ulteriore trattamento

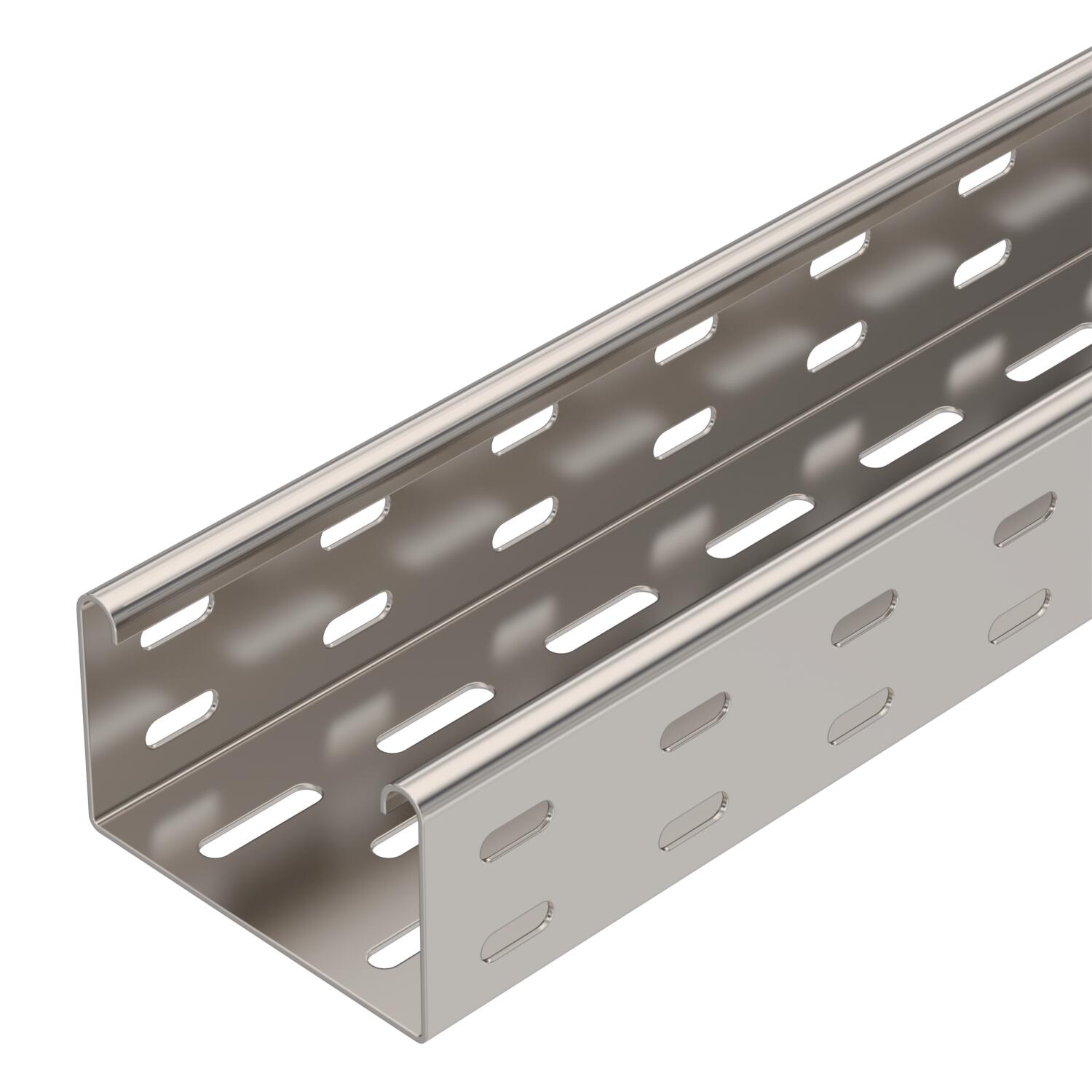

Passerella SKS 60 A2

N. art. 6056735 | EAN 4012196120550

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale	sì

Materiale	Acciaio, INOX 1.4301

Super- ficie	non trattato, ulteriore trattamento

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesanti con bordo di altezza pari a 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni consultare la sezione relativa ai sistemi antincendio BSS. La passerella portacavi viene fissata alla mensola con viti tipo FRS M6 x 12.

Gli elementi di collegamento devono essere ordinati separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	2 in
Altezza	60 mm
Colore	acciaio legato
Con parte superiore	no
Dimensione	60x100x3000
Dimensione B	100 mm
Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m
Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Impronta CO2 (GWP) dalla culla al cancello	13,8247 kg CO2e / 1 Metro
Larghezza	4 in

Larghezza	100 mm
Lunghezza	3000 mm
Lunghezza	10 ft
Mantenimento funzionale	sì
Maß W	100 mm
Materiale	Acciaio, INOX 1.4301
Sezione utile	58 cm²
Sezione utile	5800 mm²
Spessore lamiera	1,5 mm
Spessore lamiera	0,06 in
Super- ficie	non trattato, ulteriore trattamento
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Dati tecnici

Diagramma di carico passerella portacavi tipo SKS 60

Carico canalina-conduttore ammesso in kN/m senza peso operatore
Distanza tra gli appoggi in m
Inflessione trave in mm con kN/mm ammessi
Schema di carico nella procedura di prova
Curva di carico con larghezza canalina/conduttore in mm
Curva di inflessione trave secondo la distanza tra gli appoggi

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 610 A2	3000 mm	100 mm	1,5 mm	sì	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6056735	m	3 m
SKS 620 A2	3000 mm	200 mm	1,5 mm	sì	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6056737	m	3 m

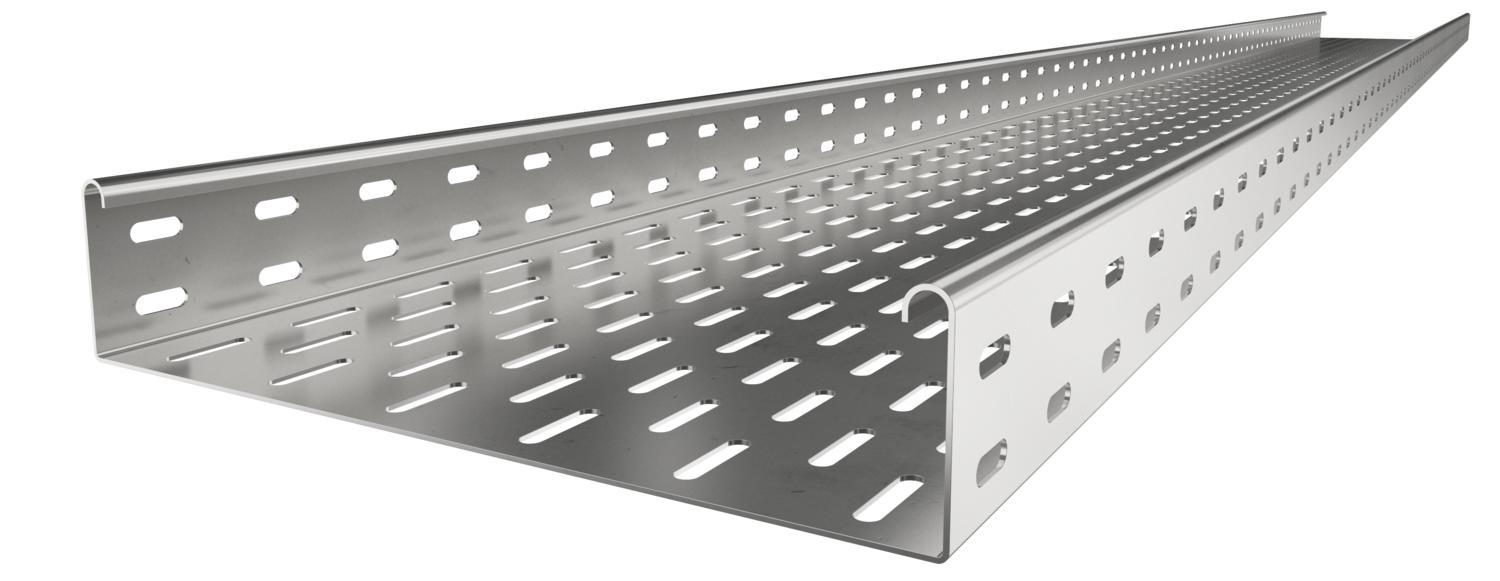

SKS 630 A2	3000 mm	300 mm	1,5 mm	sì	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6056739	m	3 m
SKS 640 A2	3000 mm	400 mm	1,5 mm	sì	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6056742	m	3 m
SKS 650 A2	3000 mm	500 mm	1,5 mm	sì	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6056744	m	3 m
SKS 660 A2	3000 mm	600 mm	1,5 mm	sì	Acciaio, INOX 1.4301	non trattato, ulteriore trattamento	6056746	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare A2	RLVK 60 A2	6067654	Pezzo	10 Pezzo
Giunto di base A2	SSLB 100 A2	7070353	Pezzo	20 Pezzo
Curva di 90° 60 A2	RB 90 610 A2	6036620	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 A2	RB W 610 A2	6037150	Pezzo	1 Pezzo
Derivazione laterale 60 A2	RAA 610 A2	6042311	Pezzo	1 Pezzo
Raccordo a T 60 A2	RT 610 A2	6038160	Pezzo	1 Pezzo
Derivazione a croce 60/100 A2	RK 610 A2	7027501	Pezzo	1 Pezzo
Separatore 60 A2	TSG 60 A2	6062084	m	3 m
