Passerella SKS 60 FS 3000 | 150 | 1,5 | sì | Acciaio | zincato in continuo

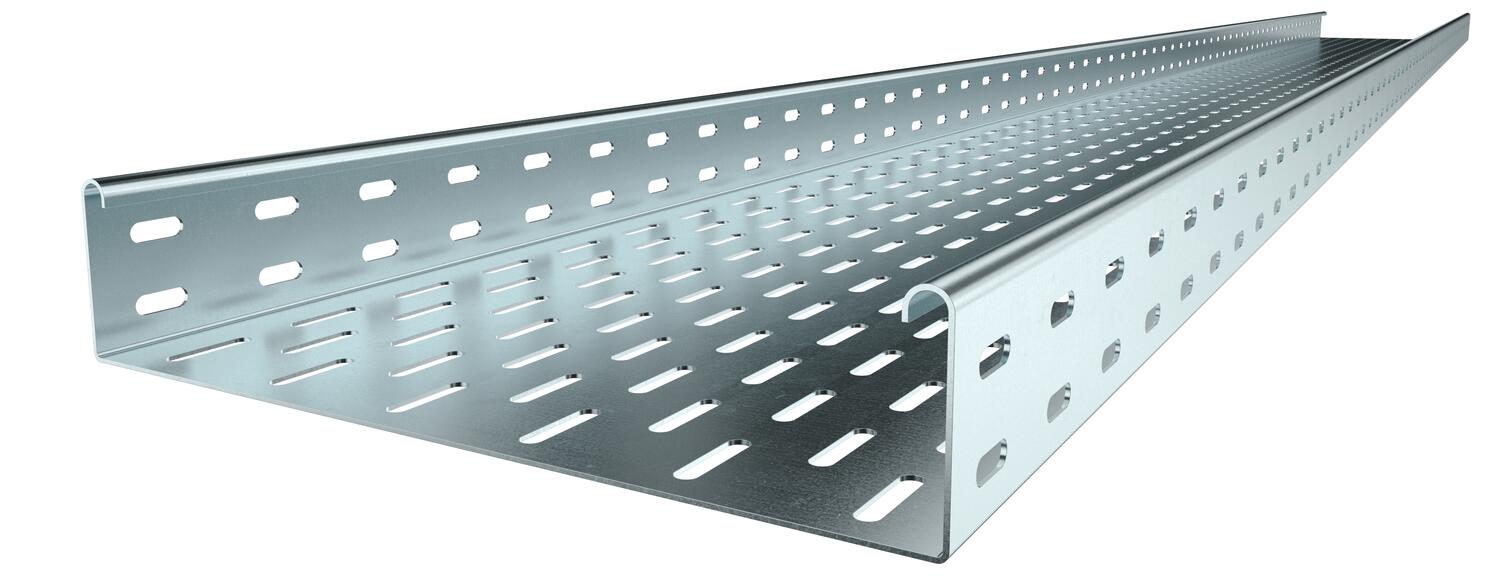

Passerella SKS 60 FS

N. art. 6056156 | EAN 4012196389711

N. art. / Tipo

Lunghezza	3000 mm

Larghezza

Spessore lamiera	1,5 mm

Mantenimento funzionale

Materiale	Acciaio

Super- ficie	zincato in continuo

Descrizione prodotto

Descrizione prodotto

SKS 60 = sistema di passerelle pesante con bordo di altezza 60 mm.
Schermatura magnetica senza coperchio 20 dB, con coperchio 50 dB.

La passerella portacavi tipo SKS può essere utilizzata anche per il mantenimento funzionale. Per ulteriori informazioni vedere i sistemi di protezione antincendio BSS.

Versione FS incluso set di giunti lineari RV 60.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Colore	zinco
Con parte superiore	no
Dimensione	60x150x3000
Foratura laterale	sì
Foratura NATO	no
Foro di montaggio nel pavimento	sì
Mantenimento funzionale	sì
Materiale	Acciaio
Perforazione di base	7x32

Protezione antincendio	Mantenimento funzionale struttura portante standard
Sezione utile	88 cm²
Sezione utile	8800 mm²
Spessore lamiera	0,06 in
Spessore lamiera	1,5 mm
Super- ficie	zincato in continuo
Tipo di giunto sistema portacavi	avvitato
Tipo di prova di carico secondo IEC 61537	Tipo II
Versione a grande portata	no
Versione connettore	senza connettore

Misure

Altezza	60 mm
Altezza	2 in
Dimensione B	150 mm
Dimensione W	150 mm

Larghezza	150 mm
Larghezza	6 in
Lunghezza	10 ft
Lunghezza	3000 mm

Carichi

Distanza tra gli appoggi 1,5 m	2,65 kN/m
Distanza tra gli appoggi 2,0 m	1,8 kN/m

Distanza tra gli appoggi 2,5 m	1,15 kN/m
Distanza tra gli appoggi 3,0 m	0,5 kN/m

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	7,9623 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Metro

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	7,9623 kg CO2e / 1 Metro

Dati tecnici

Diagramma di carico passerella portacavi tipo SKS 60

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Spessore lamiera	Mantenimento funzionale	Materiale	Super- ficie	N. art.	Quantità	Conf.
SKS 610 FS	3000 mm	100 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056202	m	3 m
SKS 630 FS	3000 mm	300 mm	1,5 mm	sì	Acciaio	zincato in continuo	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	no	Acciaio	zincato in continuo	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	no	Acciaio	zincato in continuo	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	no	Acciaio	zincato in continuo	6056601	m	3 m

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Connettore lineare FS	RLVK 60 FS	6067093	Pezzo	10 Pezzo
Set connettori lineari FS	RV 615 FS	6068162	Pezzo	10 Pezzo
Giunto di base FS	SSLB 150 FS	7070209	Pezzo	20 Pezzo
Curva 45° 60 FS	RB 45 615 FS	6036102	Pezzo	1 Pezzo
Curva 90° 60 FS	RB 90 615 FS	6036562	Pezzo	1 Pezzo
Curva ad angolazione regolabile 60 FS	RB W 615 FS	6037102	Pezzo	1 Pezzo
Derivazione laterale 60 FS	RAA 615 FS	6042113	Pezzo	1 Pezzo
Raccordo a T 60 FS	RT 615 FS	6038102	Pezzo	1 Pezzo
Coperchio con bussola girevole FS	DRL 150 FS	6052150	m	3 m
Separatore 60 FS	TSG 60 FS	6062068	m	3 m
