Piastra equipotenziale 217 | 63 | 67,5 | | grigio

Piastra equipotenziale

N. art. 5015650 | EAN 4012195378556

N. art. / Tipo

Lunghezza

Larghezza

Altezza

Colore

Descrizione prodotto

Descrizione prodotto

Barra equipotenziale secondo DIN VDE 0100-410 / -540 per equipotenzializzazione con parafulmine secondo DIN VDE 0185-305

• secondo VDE 0618, parte 1
• con profilo di fissaggio 10 x 10 mm in ottone, nichelati
• con morsettiere a contatto sicuro in acciaio, zincata galvanicamente
• piastra di copertura e supporti in polistirolo, grigio
• piastra di copertura piombabile / iscrivibile
• portata di corrente da fulmini 100 kA (10/350)
• staffa con fissaggio a vite sicuro contro l'autoallentamento (ad es. richiesto nel settore industriale ed Ex)

Possibilità di connessione: • 7 conduttori a uno o più fili da 2,5-25 mm² o conduttori flessibili fino a 16 mm² (max. Ø 7 mm) • 2 conduttori a uno o più fili 25-95 mm² o conduttori flessibili fino a 70 mm² (max. Ø 13,5 mm)• 1 piatto 30 x 3,5 mm•

Con coperchio piombabile,
in plastica resistente agli urti

Dati tecnici

Dati tecnici

Colore	grigio
Dimensione	217mm
Forma costruttiva	Struttura modulare
Isolatore	sì
Materiale	ottone
Materiale del morsetto	Acciaio
Materiale della rotaia di contatto	ottone

Numero collegamento conduttore piatto fino a 25 mm² rigido	7
Numero collegamento conduttore piatto fino a 30 mm	1
Numero collegamento conduttore piatto fino a 95 mm² rigido	2
Superficie del morsetto	zincato galvanicamente
Superficie della rotaia di contatto	nichelato
Versione	con coperchio

Misure

Altezza	67,5 mm
Larghezza	63 mm

Lunghezza	217 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	1,778 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	1,778 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	Larghezza	Altezza	Colore	N. art.	Quantità	Conf.
1801 VDE	217 mm	63 mm	67,5 mm	grigio	5015650	Pezzo	1 Pezzo
1801 FIN	-	-	-	-	5015680	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.

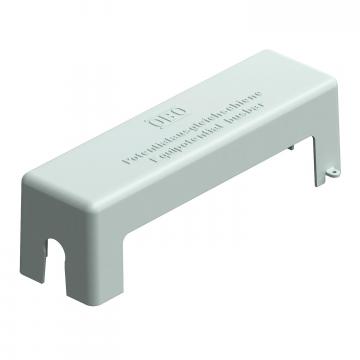

Coperchio per 1801 VDE	1801 AH	5015707	Pezzo	1 Pezzo
Supporto per piastra equipotenziale per 1801 VDE	1801 SCH	5015715	Pezzo	10 Pezzo
Guida di serraggio per 1801 VDE	1801 KL1	5015723	Pezzo	1 Pezzo
Morsetto conduttore piatto fino a FL 30 per 1801 VDE	1801 RK30	5015731	Pezzo	1 Pezzo
Morsetto conduttore tondo fino a 25 mm² per 1801 VDE	1801 RK25	5015758	Pezzo	10 Pezzo
Morsetto conduttore tondo da 25 mm² per 1801 VDE	1801 RK95	5015766	Pezzo	10 Pezzo
Morsetto conduttore piatto da FL 30 per 1801 VDE	1801 RK40	5015774	Pezzo	1 Pezzo
