Pressacavo separabile, inserto di tenuta, multiplo, grigio chiaro
N. art. 2024928 | EAN 4012196334599
- Descrizione prodotto
-
Descrizione prodottoIl pressacavo separabile V-TEC TB.., come tutti i pressacavi V-TEC, garantisce un'impermeabilizzazione affidabile dei cavi. L'installazione delle linee funzionali o dei cavi preconfezionati, ad esempio, grazie alla separabilità del pressacavi è facile e rapida.
Il V-TEC TB è utilizzabile anche in caso di refrofitting di un'installazione esistente, nonché come "pressacavi di riparazione". In quest'ultimo caso può essere installato senza bisogno di smontare i cavi premontati né di interrompere il funzionamento.
Il kit di avvitamento è composto da un supporto intermedio, da un dado cieco e dalla guarnizione. Anche il controdado diviso fa ovviamente parte della fornitura.
Altri inserti a tenuta multipla su richiesta.
Le guarnizioni servono all'introduzione di più cavi mediante un pressacavi. A seconda dell'applicazione i diametri dei fori vengono ridotti serrando il pressacavi di 1-2mm
Lo strumento ideale a questo proposito è la pinza divaricatrice, con cui aprire la guarnizione. In questo modo diventa facile e veloce anche l'inserimento dei singoli cavi.
-
- Dati tecnici
-
Dati tecnici
antiesplosione no Apertura di chiave 1 35 mm Apertura di chiave 2 31 mm Collegamento a vite divisibile sì Colore grigio chiaro Con controdado sì Dimensione M25 Dimensione chiave 35 mm Dimensione E1 (mm) 39 mm Dimensione E2 34,5 mm Dimensioni nominali filettatura 25 Filettatura M25 x 1,5 Grado di protezione IP67 Guarnizione multiforo sì Lunghezza filettatura 11 mm Materiale Policarbonato Momento torcente instabile 4 Nm Numero forature 3 Passo filettatura 1,5 mm per zone con gas esplosivi senza per zone con polveri esplosive senza Per zone esplosive senza Possibilità di scarico di trazione sì Pressacavo per cavo piatto no Priva di alogeni sì Protezione antiriflesso no Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -20 °C Resistente agli urti sì Rinforzato con fibre di vetro no tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di guarnizione Anello di tenuta Tipo filettatura metrica Versione dritto Misure

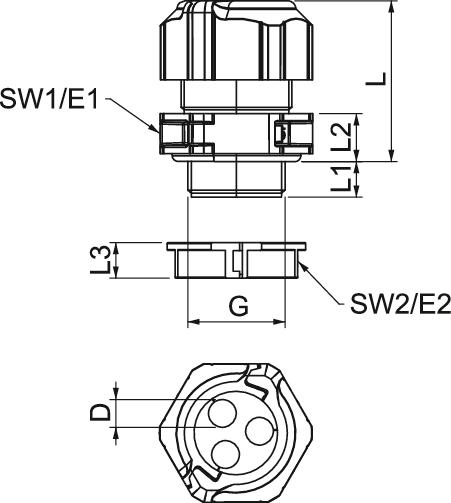

Altezza 50 mm Dimensione D 9 mm Dimensione G M25x1,5 mm Dimensione L 41 mm Dimensione L max. 40 mm Dimensione L min. 31,5 mm Dimensione L1 11 mm Dimensione L2 10 mm Dimensione L3 9 mm Larghezza 38,5 mm Lunghezza 35 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,119 kg CO₂e Data di rilevazione valore CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,119 kg CO2e / 1 Pezzo - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica V-TEC TB25 3x9 / 2024928 , 0.24MB , pdfDichiarazione di conformità UE V-TEC TB25 3x9 / 2024928 , 0.13MB , pdfREACH Dichiarazione di conformità V-TEC TB25 3x9 / 2024928 , 0.12MB , pdfRoHS Dichiarazione di conformità V-TEC TB25 3x9 / 2024928 , 0.12MB , pdfIstruzioni di montaggio Istruzioni di montaggio V-TEC TB , 1.34MB , pdf
