Profilato di sospensione US 7 A4
N. art. 6338872 | EAN 4012195913238
- Descrizione prodotto
-

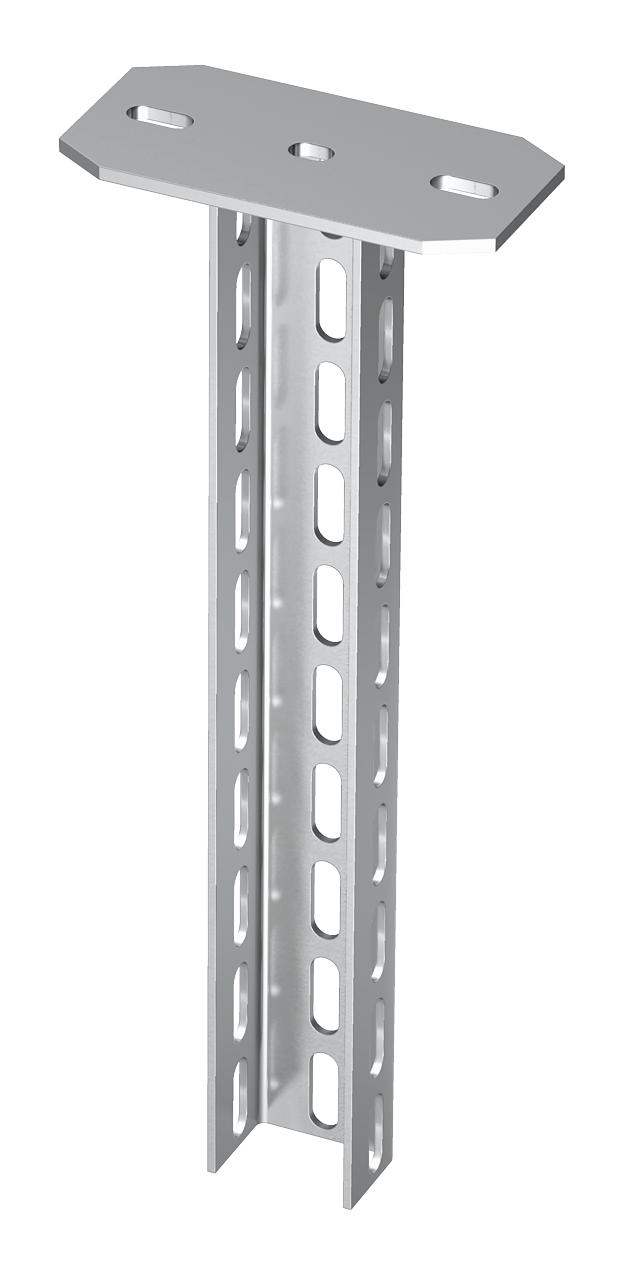

Descrizione prodottoProfilato di sospensione (profilato a U) dimensione 70 x 50 mm, con piastra di testa saldata.
-
- Dati tecnici
-
Misure
Altezza 50 mm Carico di trazione massimo 11 kN Colore acciaio legato Dimensione 70x50x1000 Impronta CO2 (GWP) dalla culla al cancello 28,9394 kg CO2e / 1 Pezzo Larghezza 70 mm Lunghezza 1000 mm Lunghezza mensola 200 8,3 kN Lunghezza mensola 400 5 kN Lunghezza mensola 600 3,5 kN Mantenimento funzionale no Materiale Acciaio legato, INOX 1.4571 Spessore materiale 4 mm Super- ficie non trattato, ulteriore trattamento Versione Profilato a U Dati tecnici
Schema di sollecitazione profilato a U tipo US 7 K VA
-
Flessione dell'estremità del profilato di sospensione con carico mensola ammissibile.
-
Carico mensola ammissibile in kN senza peso operatore
-
Lunghezza mensola in mm
-
Curva di carico con lunghezza profilato in mm
-
- Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Calotta di protezione
US 7 KS OR 6338497 20 Pezzo
Distanziatore DSK 61 A4
DSK 61 A4 6416533 10 Pezzo - Download
-
Scheda tecnica US 7 K 100 A4 / 6338872 , 0.28MB , pdfDichiarazione di conformità UE US 7 K 100 A4 / 6338872 , 0.13MB , pdfDichiarazione di conformità UK US 7 K 100 A4 / 6338872 , 0.09MB , pdfREACH Dichiarazione di conformità US 7 K 100 A4 / 6338872 , 0.12MB , pdfRoHS Dichiarazione di conformità US 7 K 100 A4 / 6338872 , 0.13MB , pdfDichiarazione ambientale di prodotto (EPD) US 7 K 100 A4 / 6338872 , 1.48MB , pdfIstruzioni di montaggio Istruzioni di montaggio Sistemi di profilati a U , 2.02MB , pdfIstruzioni di montaggio General information on the mounting , 2.65MB , pdf
