Profilato di supporto per montaggio modulo FV su tetto piano

N. art. 5900370 | EAN 4012197437923

N. art. / Tipo	5900370 / TPF 35 5000 ALU

Lunghezza	5000 mm

Descrizione prodotto

Descrizione prodotto

Profilato di supporto antislittamento per il montaggio di moduli fotovoltaici su tetti piani. Base per l'alloggiamento di supporti corti e lunghi STK e STK. Collegamento longitudinale avvitabile di molteplici profilati di supporto con giunto longitudinale LV 35.

Dati tecnici

Misure

Altezza	47 mm
Canalina per cavi integrata	no
Canalina per cavi opzionale	no
Colore	alluminio
Dimensione	110x47x5000
Impronta CO2 (GWP) dalla culla al cancello	66,8508 kg CO2e / 1 Pezzo

Larghezza	110 mm
Lunghezza	5000 mm
Materiale	Alluminio
Momento di resistenza Wx	3210 mm³
Momento di resistenza Wy	3840 mm³
Super- ficie	non trattato

Tutti i tipi

Tutti i tipi

Tipo	Lunghezza	N. art.	Quantità	Conf.
TPF 35 5000 ALU	5000 mm	5900370	Pezzo	4 Pezzo

Download

Scheda tecnica TPF 35 5000 ALU / 5900370 , 0.17MB , pdf

Opuscolo Magic PV solution mounting systems , 2.70MB , pdf

Catalogo Lösungen für Photovoltaikanlagen , 29.05MB , pdf

Istruzioni di montaggio PV mounting systems Magic PV Flat Basic , 3.93MB , pdf

Download

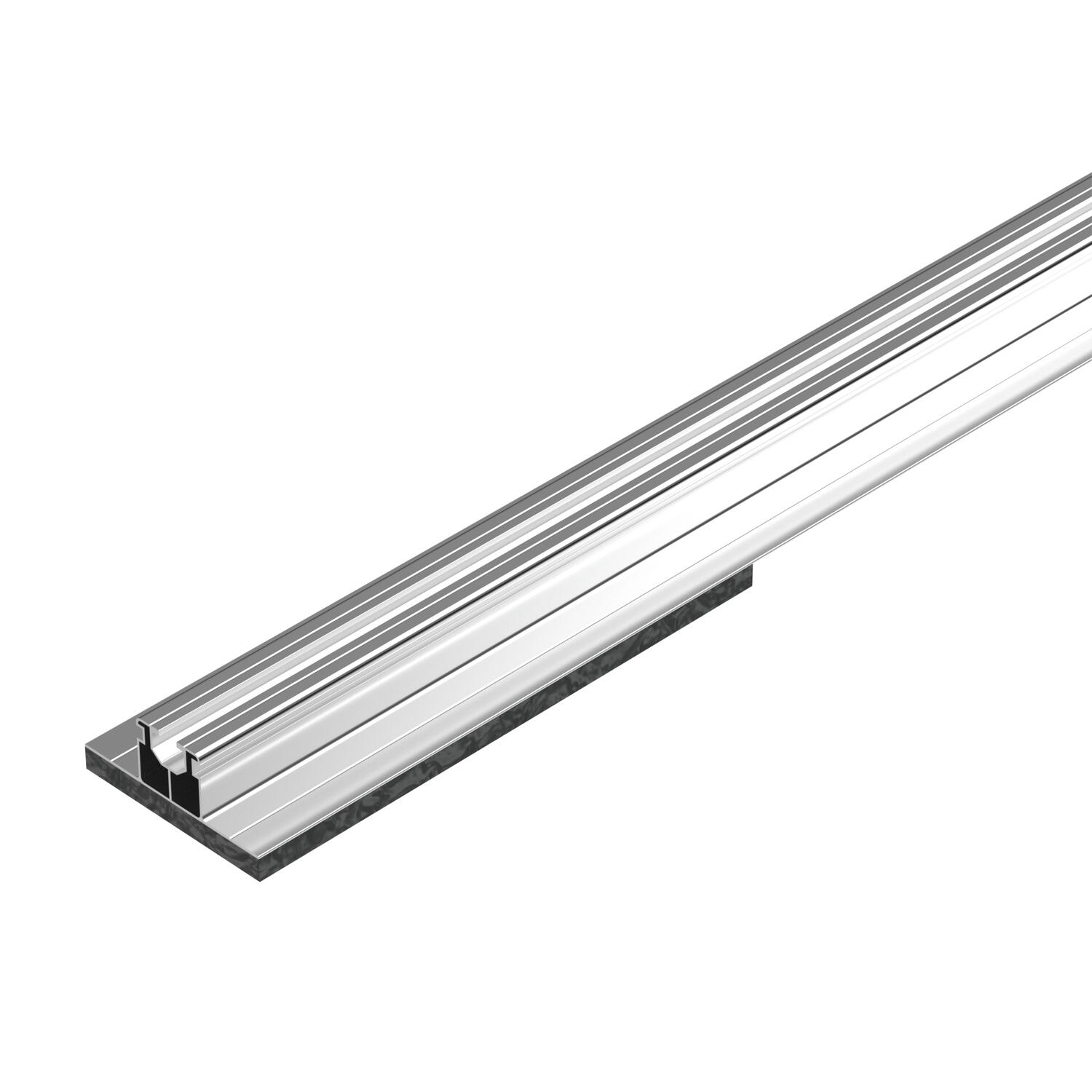

Grafico prodotto TPF 35 5000 ALU / 5900370, 90.56 kB, jpg

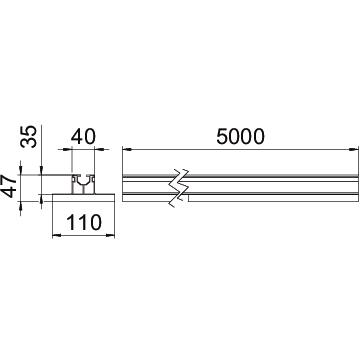

Disegno quotato TPF 35 5000 ALU / 5900370, 9.83 kB, jpg

Per questo prodotto non sono disponibili voci di capitolato

5900370_KSTP1.stp, 200.05 kB
