Scatola di derivazione a strappo UZD250-4 SO
N. art. 7410010 | EAN 4012197408756
- Descrizione prodotto
-

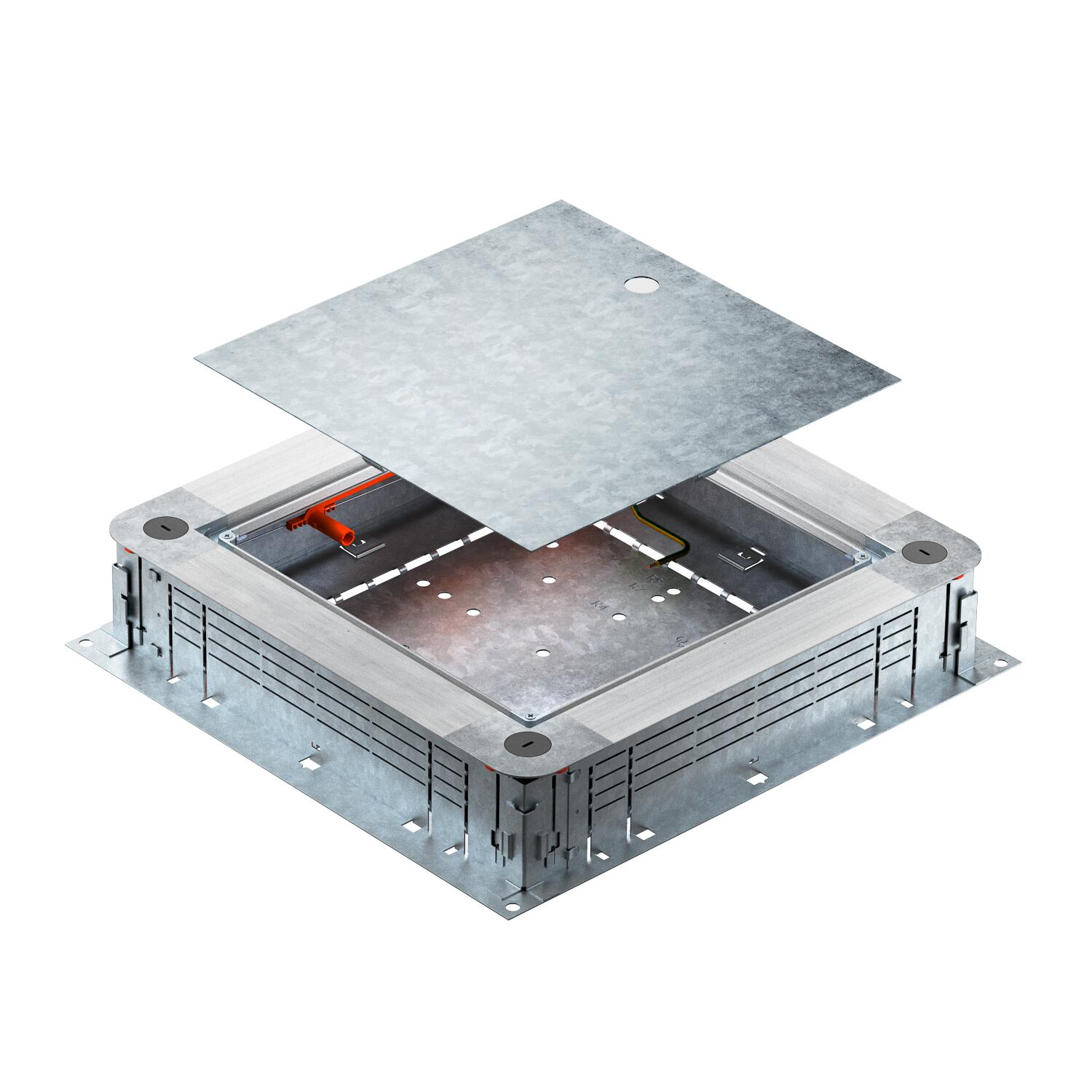

Descrizione prodottoScatola per massetto per canali di installazione sottopavimento sotto battuto con pareti laterali in lamiera di acciaio. Per il montaggio di unità da incasso nel coperchio di montaggio (da ordinare separatamente). È possibile il livellamento rapido e continuo all'altezza del pavimento in battuto da 115 - 160 mm. Il massetto può essere lavorato a livello sul bordo. Con possibilità di disaccoppiamento acustico dopo la posa del pavimento e utilizzabile con accessori di sistema anche per l'applicazione con carichi pesanti. Inserimento di cavi e linee con il canale EÜK in 2 parti.
-
- Dati tecnici
-
Dati tecnici

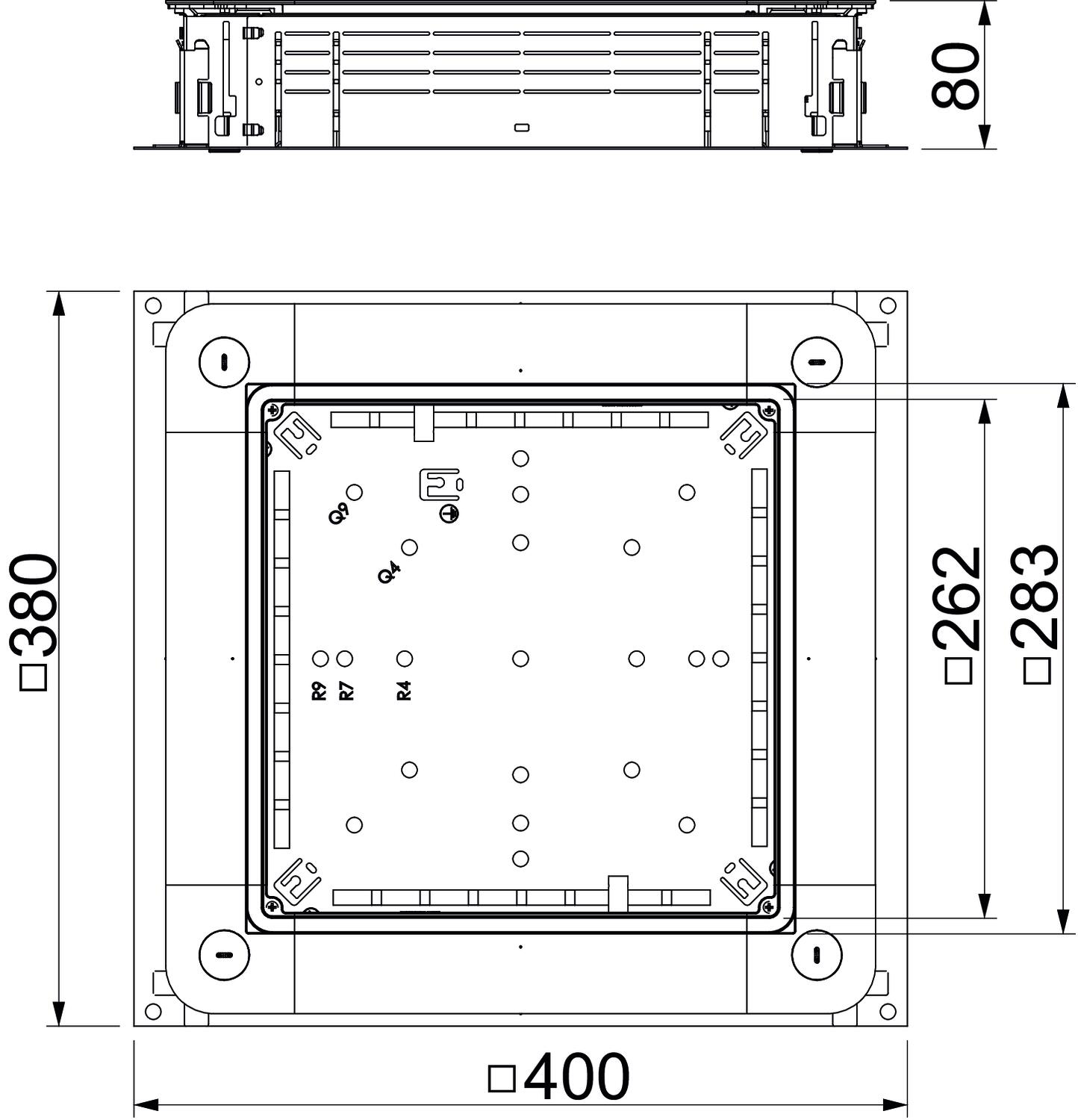

Adatto per condotti sotto battuto sì Adatto per condotti sotto battuto coperti dal massetto sì Adatto per condotti sotto pavimento chiusi a filo battuto no Altezza 80 mm Altezza canale min. 28 mm Altezza del canale max. 58 mm Altezza massetto max 160 mm Altezza massetto min. 115 mm Altezza minima del massetto 115 Apertura di montaggio per tank sopra pavimento no Apertura di montaggio per unità di montaggio quadrato Dimensione 400x380x80 Dimensione a 262 mm Dimensione A 380 mm Dimensione b 283 mm Dimensione B 400 mm Dimensioni nominali 250 mm Disaccoppiabile sì Grado di protezione (IP) con coperchio aperto IP20 Intervallo di livellamento max 160 mm Intervallo di livellamento min. 115 mm Larghezza 400 mm Larghezza canale max 250 mm Larghezza canale min. 190 mm Lunghezza 380 mm Materiale Acciaio Numero degli apparecchi installabili 1 per collegamento tubo no Piastra a pavimento sì Possibilità di incasso della guarnizione sì Super- ficie zincato in continuo Tipo coperchio Universale - Tutti i tipi
-
Tutti i tipi
