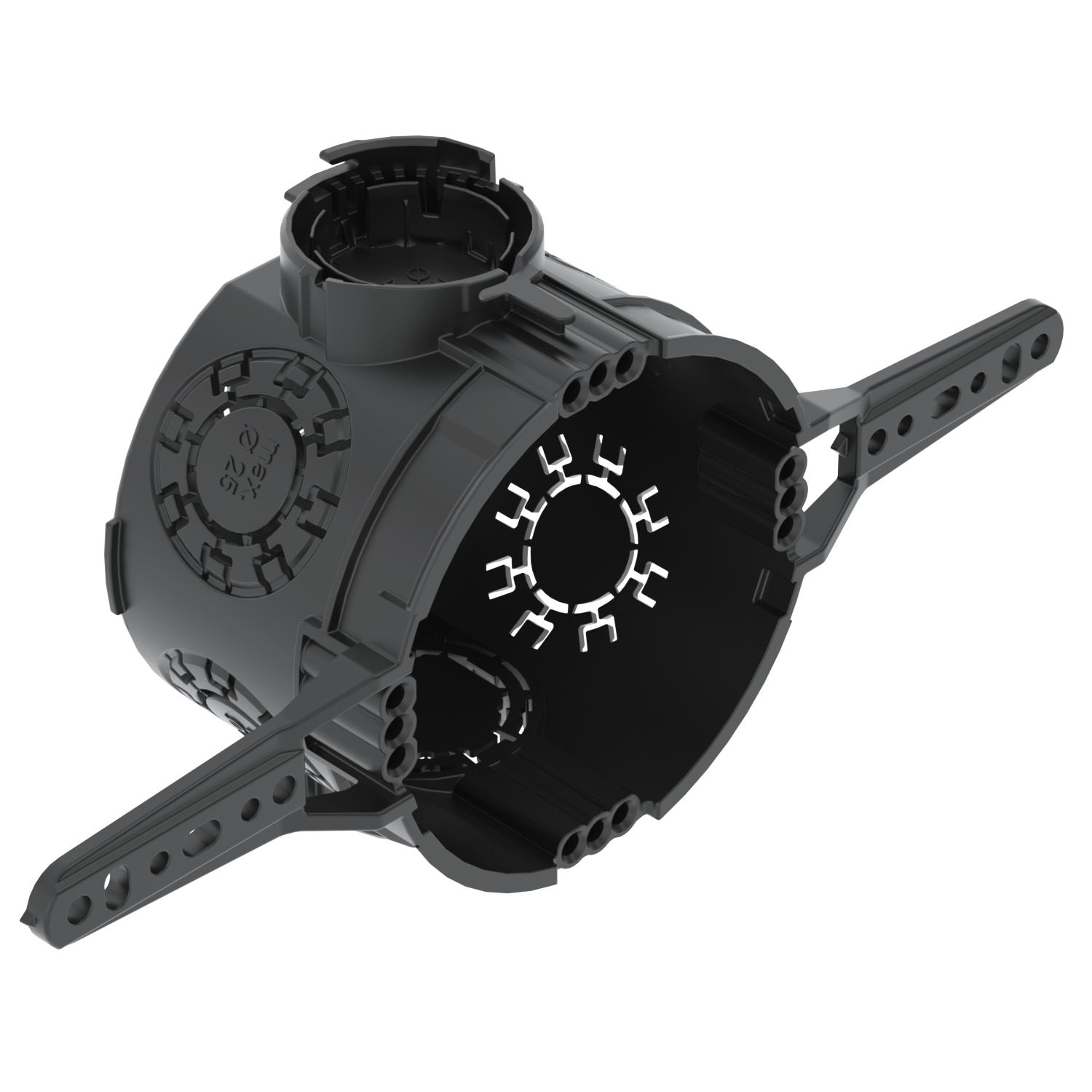

Scatola di derivazione da incasso UP 46, con linguette di fissaggio
N. art. 2003714 | EAN 4012196700820
- Descrizione prodotto
-
Descrizione prodottoPresa interruttori sottotraccia con linguette di fissaggio, per l'utilizzo nella muratura con una profondità d'incasso di min. 46 mm.
• 4 x 3 tappi coprivite
• Bocchettone di collegamento accoppiabile su entrambi i lati con chiusura a baionetta
• 6 ingressi combinati Ø 20 e 25 mm
• 1 ingresso fino a Ø 20 mm sul fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Dati tecnici

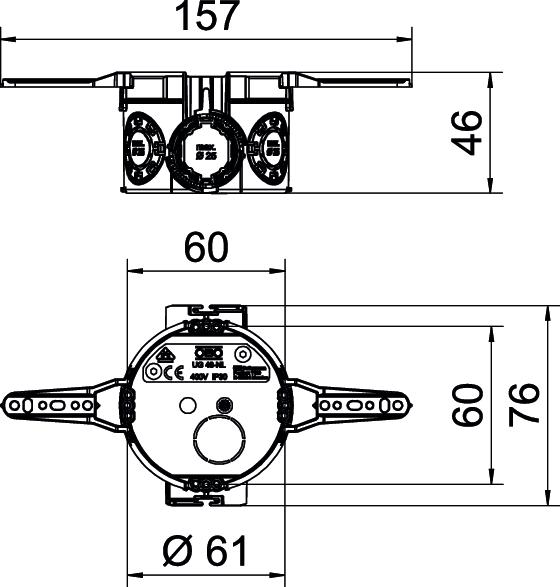

Colore nero Con linguetta di fissaggio sì Con viti no Coperchi senza Diametro 60 mm Dimensione Ø60mm, H46mm Entrata dal lato posteriore sì Ermetico no Fissaggio degli apparecchi Viti o graffe a espansione Fissaggio del coperchio Viti Forma tondo Grado di protezione IP30 Ingressi combinati Ø 20 / 25 mm 6 Materiale Polipropilene Numero di entrate cavi 7 Passatubi Ø 20 mm 1 per diametro tubo 20/25 mm Priva di alogeni sì Resistente agli urti no Sezione nominale max. 2,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C Tensione di dimensionamento 400 V Tipo di entrata cavi Cavi NYM, linee dati e tubi ondulati Tipo di passaggio nell'alloggiamento Apertura preforata Misure
Altezza 46 mm Impronta di CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,0531 kg CO₂e Data di rilevazione valore CO2 2025-11-20T00:00:00.000+0100 Declared Unit (LCA) Pezzo Declared Unit Quantity (LCA) 1 Impronta CO2 (GWP) dalla culla al cancello 0,0531 kg CO2e / 1 Pezzo Materiali e imballaggio
Percentuale riciclabile 80 % - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf.
Quick-Fix UP
ZU 60-QF 2003740 25 Pezzo
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso
ZU 12-PR 2003742 25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi
ZU 24-PR 2003744 25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice
ZU 60-SD 2003760 50 Pezzo
Supporto distanziatore UP
ZU 20-AS 2003746 25 Pezzo - Download
-
Scheda tecnica UG 46-NL / 2003714 , 0.19MB , pdfDichiarazione di conformità UE UG 46-NL / 2003714 , 0.13MB , pdfREACH Dichiarazione di conformità UG 46-NL / 2003714 , 0.13MB , pdfRoHS Dichiarazione di conformità UG 46-NL / 2003714 , 0.13MB , pdf
