Scatola di derivazione da incasso UP 66, con viti per apparecchi, ermetica 66 | 60 | 20/25 mm | 14

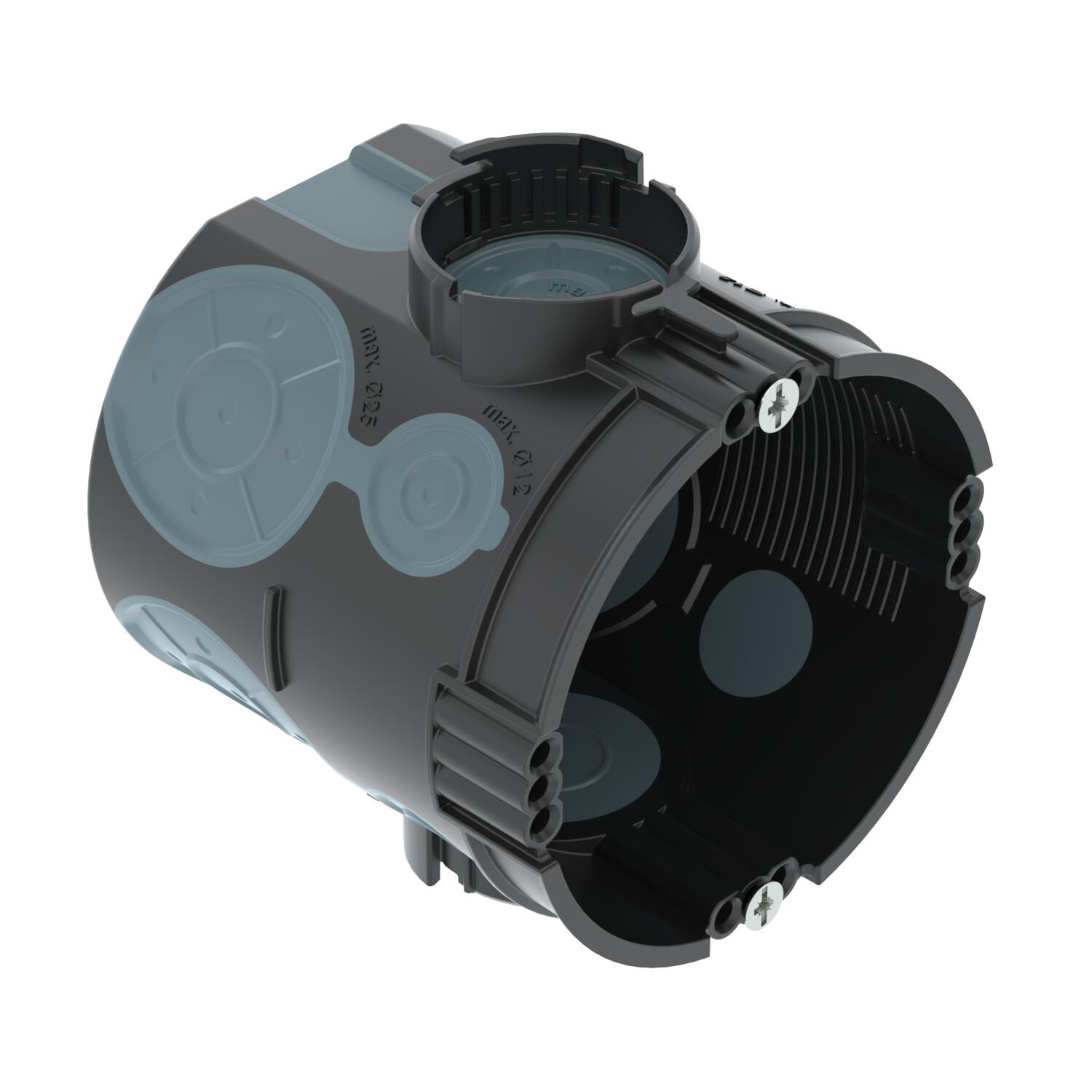

Scatola di derivazione da incasso UP 66, con viti per apparecchi, ermetica

N. art. 2003709 | EAN 4012196715916

N. art. / Tipo	2003709 / UG 66-GS-L

Altezza	66 mm

Diametro	60 mm

per diametro tubo	20/25 mm

Numero di entrate cavi	14

Descrizione prodotto

Descrizione prodotto

Scatola per apparecchi da incasso con ingressi a membrana ermetici, per impiego in muratura con profondità di installazione di almeno 66 mm.

• 4 x 3 tappi coprivite
• 2 viti apparecchi premontate
• Manicotto di collegamento accoppiabile su entrambi i lati con chiusura a baionetta
• 4 ingressi tubi combinati Ø 20 e 25 mm
• 2 ingressi fino a Ø 20 mm
• 6 ingressi fino a Ø 12 mm
• 2 ingressi fino a Ø 12 mm nel fondo
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.

Dati tecnici

Dati tecnici

Colore	nero / grigio blu
Con linguetta di fissaggio	no
Con viti	sì
Coperchi	senza
Diametro	60 mm

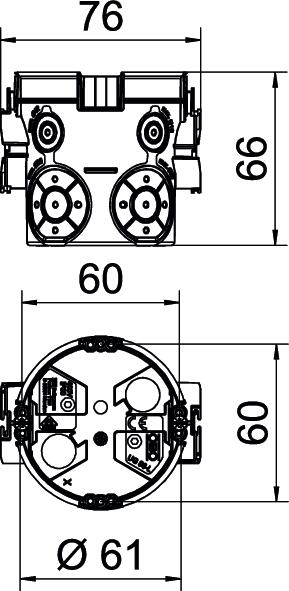

Dimensione	Ø60mm, H66mm
Entrata dal lato posteriore	sì
Ermetico	sì
Fissaggio degli apparecchi	Viti o graffe a espansione
Fissaggio del coperchio	Viti
Forma	tondo
Grado di protezione	IP30
Ingressi combinati Ø 20 / 25 mm	4

Materiale	Polipropilene / elastomero termoplastico
Numero di entrate cavi	14
Passatubi Ø 20 mm	2
per diametro tubo	20/25 mm
Priva di alogeni	sì
Resistente agli urti	no
Sezione nominale max.	2,5 mm²
Sezione nominale min.	1,5 mm²
tagliafiamma	secondo VDE 0471/IEC 60695-2-11, temperatura di prova 650 °C
Tensione di dimensionamento	400 V
Tipo di entrata cavi	Cavi NYM, linee dati e tubi ondulati
Tipo di passaggio nell'alloggiamento	Membrana di introduzione

Misure

Altezza	66 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,1115 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	0,1115 kg CO2e / 1 Pezzo

Materiali e imballaggio

Percentuale riciclabile	80 %

Tutti i tipi

Tutti i tipi

Tipo	Altezza	Diametro	per diametro tubo	Numero di entrate cavi	N. art.	Quantità	Conf.
UG 66-GS-L	66 mm	60 mm	20/25 mm	14	2003709	Pezzo	25 Pezzo

Accessori

Accessori di montaggio

Prodotti	Tipo	N. art.	Quantità	Conf.
Quick-Fix UP	ZU 60-QF	2003740	Pezzo	25 Pezzo
Anello di rasamento intonaco UP 12 mm, scatola di derivazione da incasso	ZU 12-PR	2003742	Pezzo	25 Pezzo
Anello di compensazione intonaco UP 24 mm, scatola porta apparecchi	ZU 24-PR	2003744	Pezzo	25 Pezzo
Coperchio segnalazione scatola porta apparecchi UP, semplice	ZU 60-SD	2003760	Pezzo	50 Pezzo
Supporto distanziatore UP	ZU 20-AS	2003746	Pezzo	25 Pezzo
