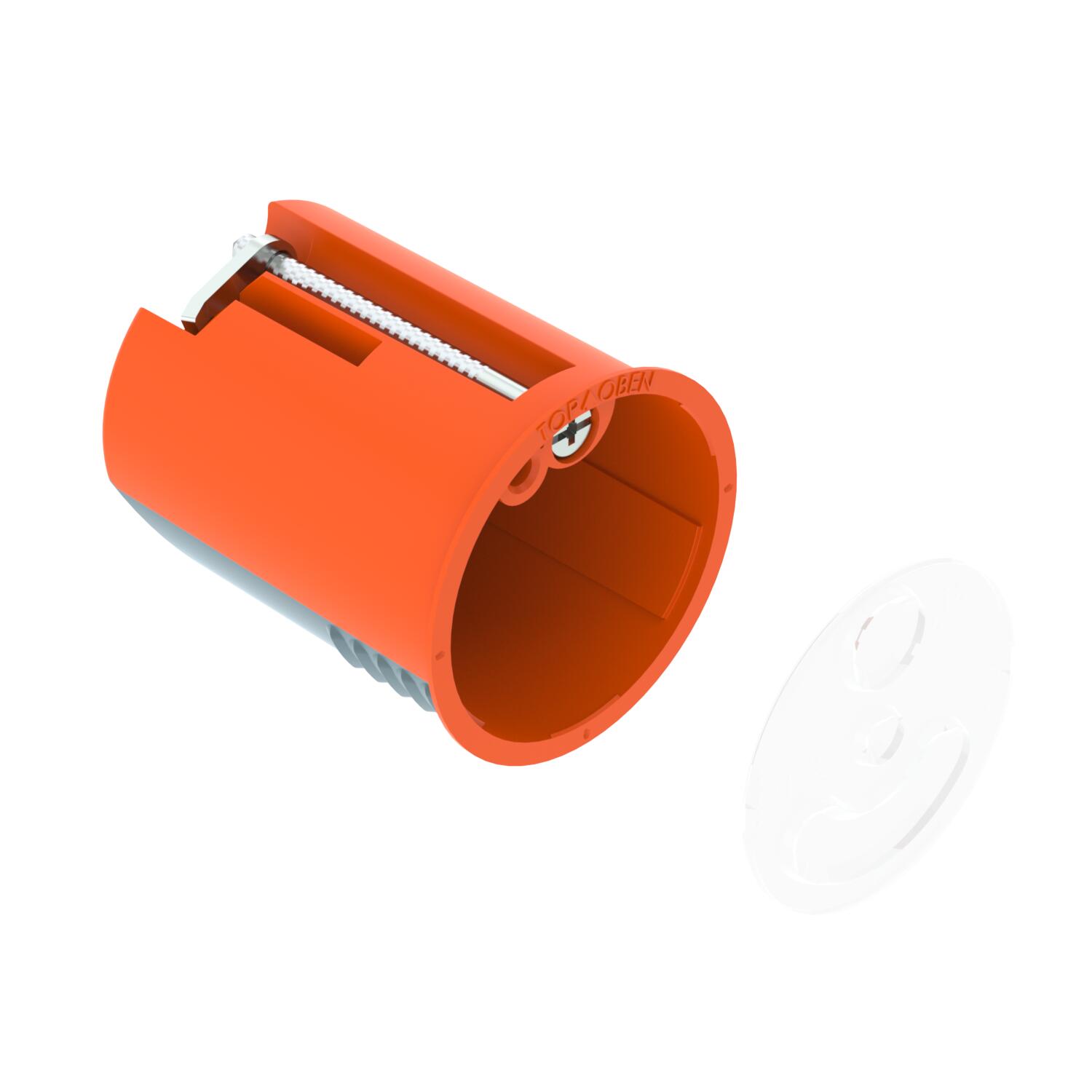

Scatola di derivazione per cartongesso HW, ermetica
N. art. 2003832 | EAN 4012197246303
- Descrizione prodotto
-
Descrizione prodottoScatola di uscita a parete ermetica per intercapedini, per il montaggio di luci a parete o altoparlanti. Con coperchio.
• 1 ingresso per cavi NYM 3 x 2,5 mm² o 5 x 1,5 mm²
• 1 ingresso per cavi NYM 3 x 1,5 mm²
Controllato secondo DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dati tecnici
-
Dati tecnici

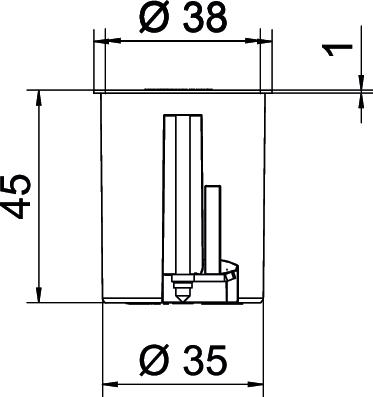

Adatto per piastre di spessore max 40 mm Adatto per piastre di spessore min. 5 mm Altezza 45 mm Colore arancione / grigio Con linguetta di fissaggio no Con viti no Coperchi bianco Diametro 38 mm Diametro del foro di fresatura 35 mm Dimensione Ø38, H45 Ermetico sì Fissaggio degli apparecchi Viti Fissaggio del coperchio innestato a scatto Forma tondo Grado di protezione IP30 Impronta CO2 (GWP) dalla culla al cancello 0,0367 kg CO2e / 1 Pezzo Ingressi cavi 3 x 1,5 mm² 1 Ingressi cavi 3 x 2,5 mm² / 5 x 1,5 mm² 1 Lunghezza 38 mm Materiale Polipropilene / elastomero termoplastico Numero di entrate cavi 2 Priva di alogeni sì Resistente agli urti no Sezione nominale max. 1,5 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/IEC 60695-2-11, temperatura di prova 850 °C Tensione di dimensionamento 400 V Tipo di entrata cavi Linee e tubi NYM Tipo di passaggio nell'alloggiamento Membrana di introduzione - Tutti i tipi
- Download
-
Scheda tecnica HG 45-WA-LD / 2003832 , 0.17MB , pdfVolantino Hohlwanddosen , 0.60MB , pdfDichiarazione di conformità UE HG 45-WA-LD / 2003832 , 0.13MB , pdfREACH Dichiarazione di conformità HG 45-WA-LD / 2003832 , 0.12MB , pdfRoHS Dichiarazione di conformità HG 45-WA-LD / 2003832 , 0.13MB , pdfIstruzioni di montaggio Istruzioni di montaggio per scatole per intercapedini HW , 8.26MB , pdf
