Scatola di derivazione X 04 con pressacavi e morsetti ad innesto
N. art. 2005248 | EAN 4012196584567
- Descrizione prodotto
-

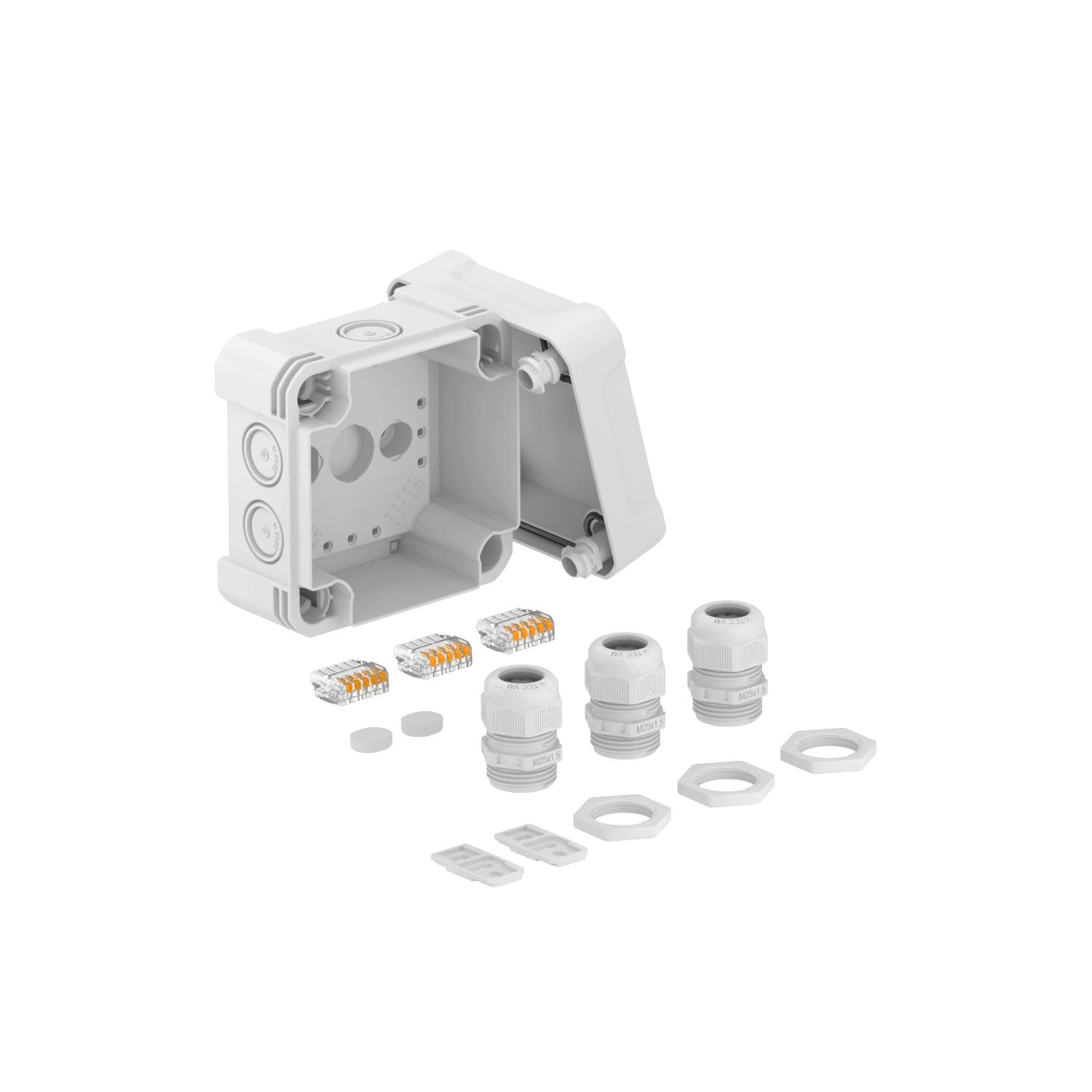

Descrizione prodottoScatola di derivazione con morsetto per il collegamento di cavi e linee in ambienti interni e ambienti esterni. Forma quadrata con inserti di deviazione. Adatta per il montaggio su pareti e soffitti con la possibilità di fissaggio esterno e interno o il montaggio su sezioni angolari. Resistente agli urti IK09. Coperchio con chiusura rapida, piombabile. Costruito con materiali privi di alogeni e resistenti ai raggi UV. Include 3 morsetti universali (5 poli), 3 pressacavi V-TEC M20 e 3 controdadi.
Scatola di derivazione a norma DIN EN 60670. Ignifugo secondo DIN EN 60695-2-11, temperatura di prova 650 °C. Resistenza all'impatto IK09 a norma DIN EN 50102. Grado di protezione IP 67 a norma DIN EN 60529.
Inoltre, sono inclusi tre morsetti universali (con 5 punti di fissaggio), tre pressacavi V-TEC M25 e tre controdadi corrispondenti.
-
- Dati tecnici
-
Misure

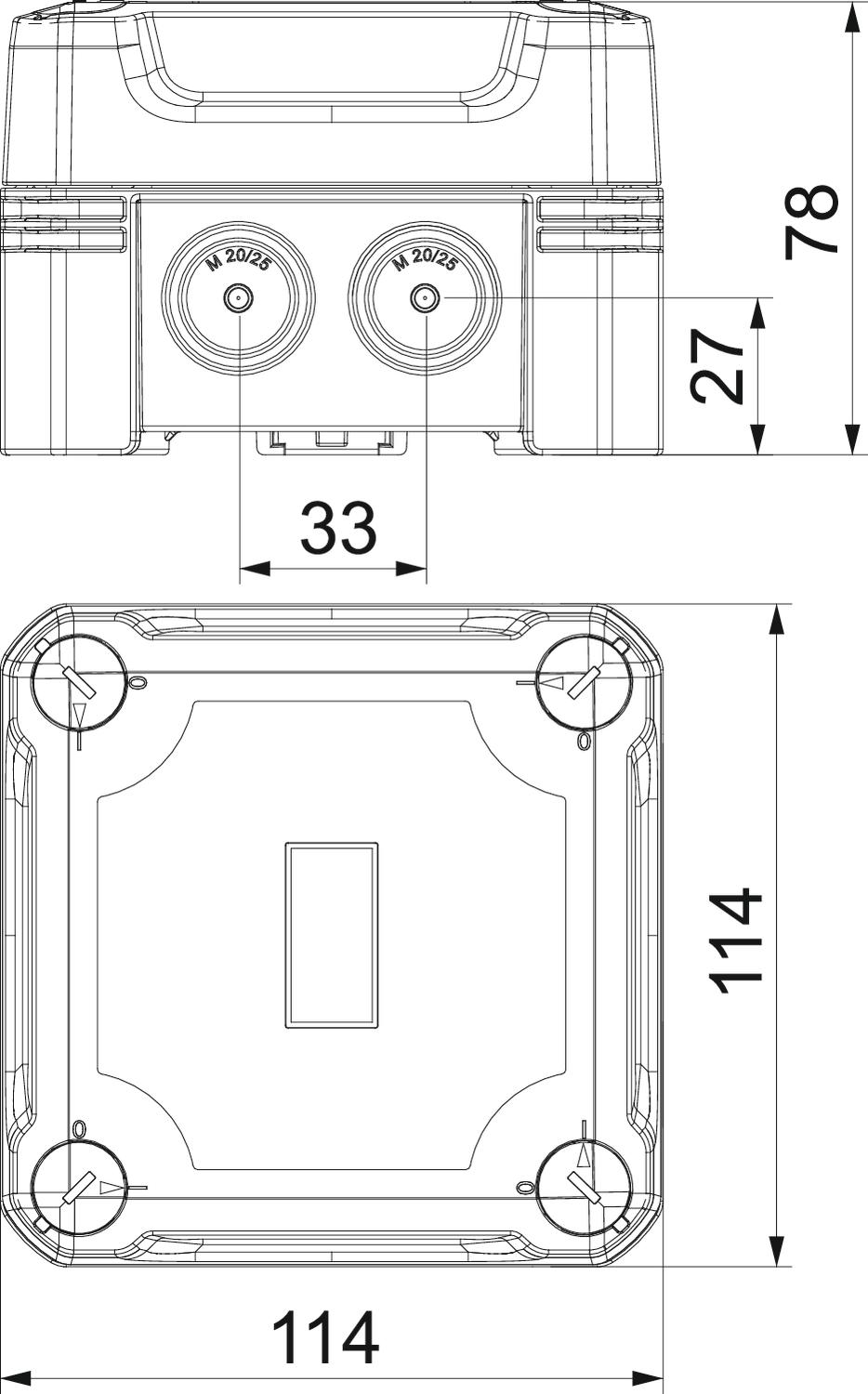

Altezza 78 mm Colore grigio chiaro; RAL 7035 Con coperchio sì Con schermatura no Coperchi non trasparente Coperchio trasparente no Dimensione 114x114x78 Dimensioni interne luci 102x102x60 mm Entrata dal lato posteriore no equipaggiamento Morsetto Fissaggio del coperchio avvitato Forma quadrato Grado di protezione IP67 Grado di protezione IK-Code IK09 Impronta CO2 (GWP) dalla culla al cancello 1,3155 kg CO2e / 1 Pezzo Larghezza 114 mm Lunghezza 114 mm Materiale Policarbonato Max. Sezione conduttore 4 mm² Modalità di montaggio Montaggio a soffitto / parete Modello EEx no Numero di entrate cavi 7 Piombabile sì Priva di alogeni sì Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Resistente agli agenti atmosferici sì Resistente agli urti sì Rinforzato con fibre di vetro sì Seriabile sì Sezione nominale max. 4 mm² Sezione nominale min. 1,5 mm² tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tensione nominale 750 V Tensione nominale di isolamento Ui 750 V Tipo di entrata cavi Membrana a livelli sezionabile Tipo di passaggio nell'alloggiamento Goffratura - Tutti i tipi
