Scatola per massetto UGD350-3 per GESR9/55 55 | 80 | | | tondo | tondo | 350 | R9

Scatola per massetto UGD350-3 per GESR9/55

N. art. 7410064 | EAN 4012195678779

N. art. / Tipo

Altezza massetto min.	55 mm

Altezza massetto max	80 mm

Tipo coperchio

Apertura di montaggio per unità di montaggio

Dimensioni nominali

Dimensione nominale per torretta

Descrizione prodotto

Descrizione prodotto

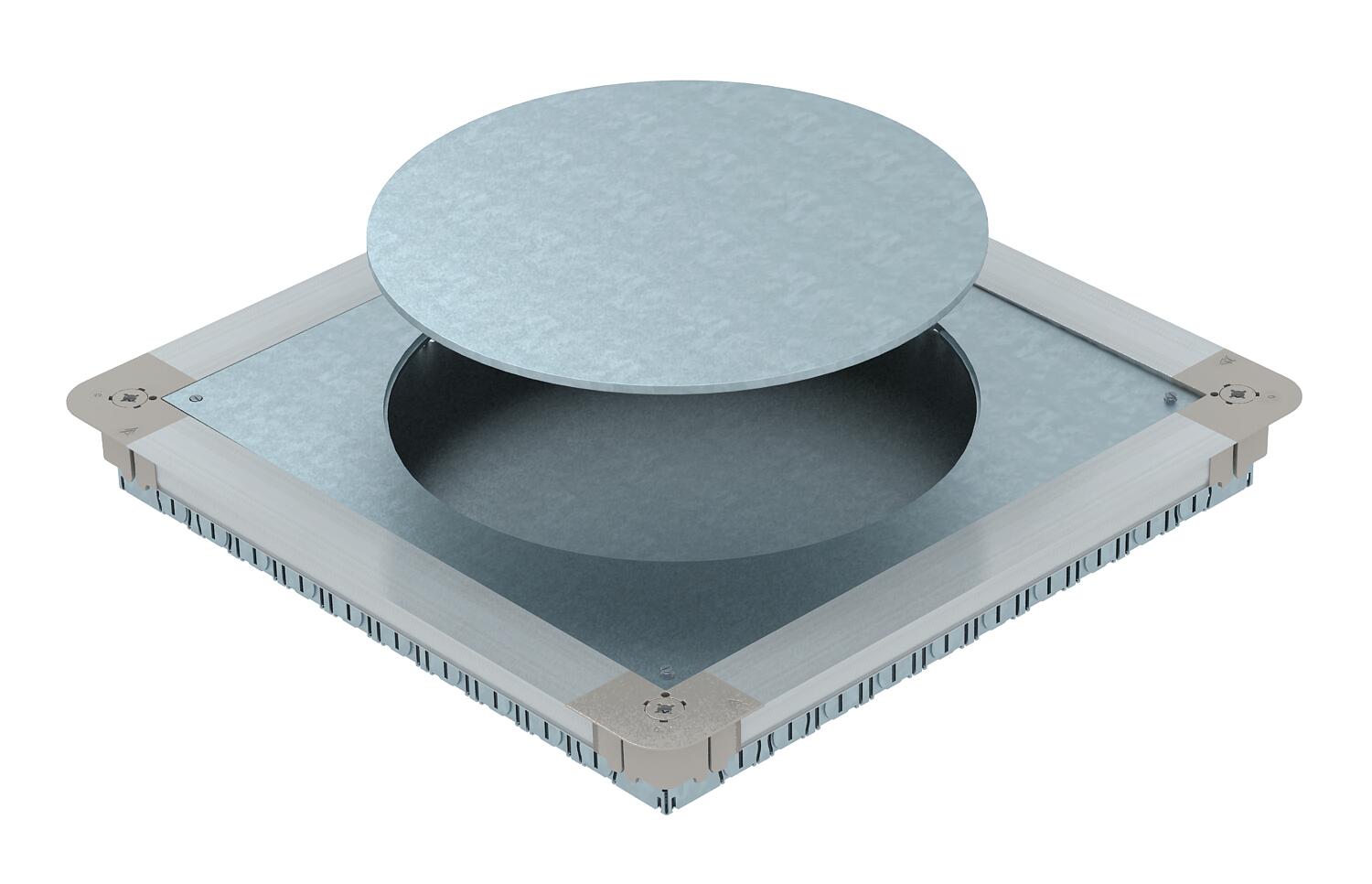

Scatola massetto con coperchio di montaggio e piastra cieca con pareti laterali in acciaio inox. Per l'installazione di torretta a scomparsa GESR9/55 con altezza a partire da 55 mm. È possibile il livellamento all'altezza del pavimento in battuto e il pavimento può essere lavorato a livello sul bordo. Con aperture per l'introduzione dei tubi su ciascun lato: 7 x M20, 3 x M25, 4 x M32. Dimensione del tubo con altezza del sistema a 55 mm: M20.

Dati tecnici

Dati tecnici

Adatto per condotti sotto battuto	no
Adatto per condotti sotto battuto coperti dal massetto	no
Adatto per condotti sotto pavimento chiusi a filo battuto	no
Altezza massetto max	80 mm
Altezza massetto min.	55 mm
Apertura di montaggio per tank sopra pavimento	no
Apertura di montaggio per unità di montaggio	tondo
Dimensione	467x467x55
Dimensione nominale per torretta	R9
Dimensioni nominali	350 mm
Disaccoppiabile	no
Intervallo di livellamento max	80 mm

Intervallo di livellamento min.	55 mm
Larghezza canale max	350 mm
Larghezza canale min.	190 mm
Materiale	Acciaio
per collegamento tubo	sì
Piastra a pavimento	sì
Possibilità di incasso della guarnizione	no
Possibilità di trasformazione	per il montaggio di apparecchi di installazione
Regolabile a filo battuto	sì
Super- ficie	zincato in continuo
Tipo coperchio	tondo
Trattamento del pavimento	asciutto

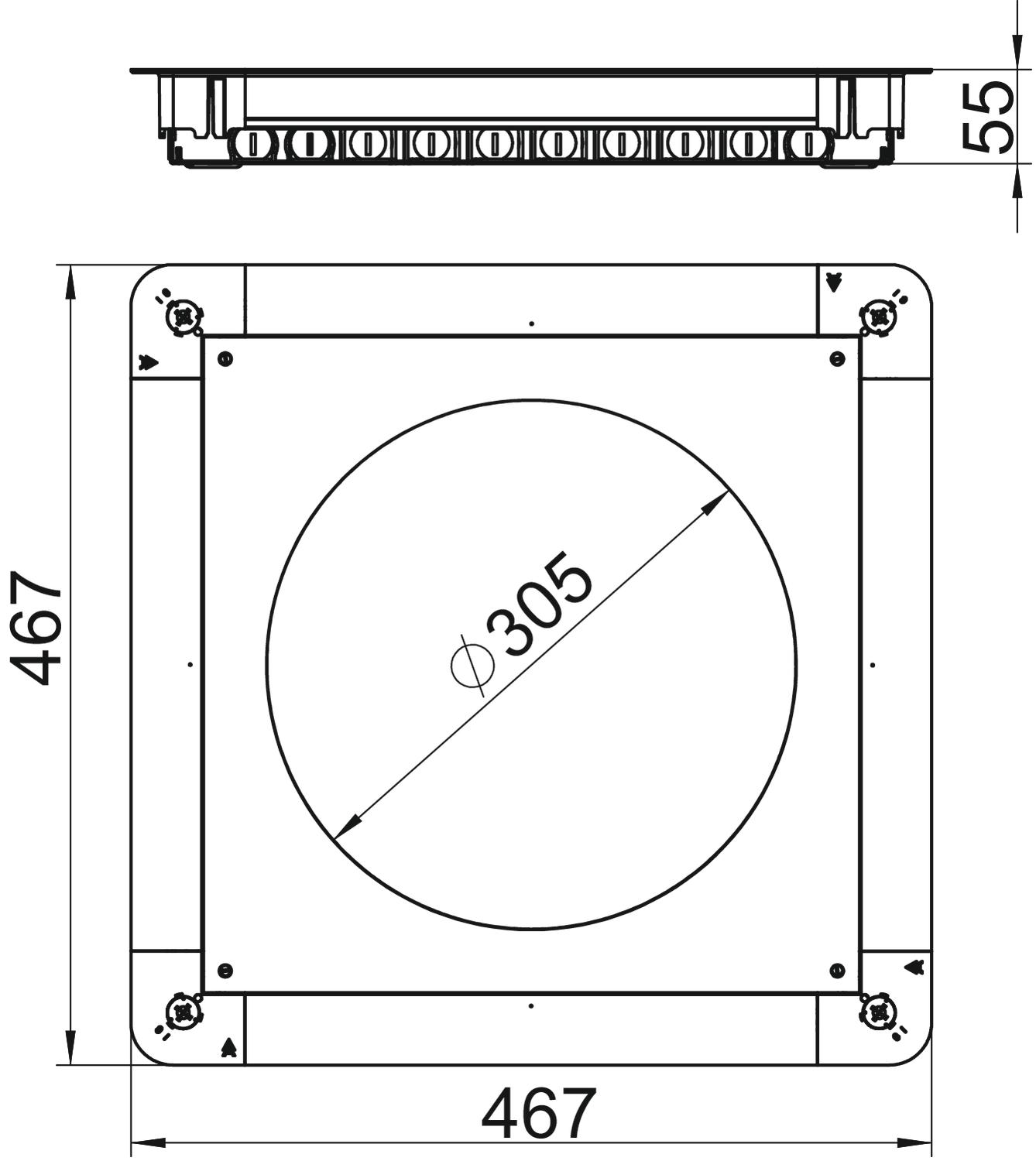

Misure

Altezza	55 mm
Dimensione h	55 mm
Dimensione A	467 mm
Dimensione B	467 mm

Dimensione d Ø	305 mm
Larghezza	467 mm
Lunghezza	467 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	41,1371 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	41,1371 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Altezza massetto min.	Altezza massetto max	Tipo coperchio	Apertura di montaggio per unità di montaggio	Dimensioni nominali	Dimensione nominale per torretta	N. art.	Quantità	Conf.
UGD55 250-3 9R	55 mm	80 mm	quadrato	quadrato	250 mm	9	7410060	Pezzo	1 Pezzo
UGD55 350-3 9R	55 mm	80 mm	quadrato	quadrato	350 mm	9	7410062	Pezzo	1 Pezzo
UGD55 350-3R9R	55 mm	80 mm	tondo	tondo	350 mm	R9	7410064	Pezzo	1 Pezzo

Accessori

Accessori

Prodotti	Tipo	N. art.	Quantità	Conf.
Torretta a scomparsa quadrata, altezza 55 mm	GES9 55U V 7011	7405037	Pezzo	1 Pezzo
Torretta a scomparsa quadrata, altezza 55 mm	GES9 55U V 9011	7405039	Pezzo	1 Pezzo
Torretta a scomparsa rotonda, altezza 55 mm	GESR9 55U V 7011	7405047	Pezzo	1 Pezzo
Torretta a scomparsa rotonda, altezza 55 mm	GESR9 55U V 9011	7405049	Pezzo	1 Pezzo
