Staffa reggicavo 2056, ancoraggio RS, singola, coppa in metallo, FT 12 | 16 | 3

Staffa reggicavo 2056, ancoraggio RS, singola, coppa in metallo, FT

N. art. 1158345 | EAN 4012197366032

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

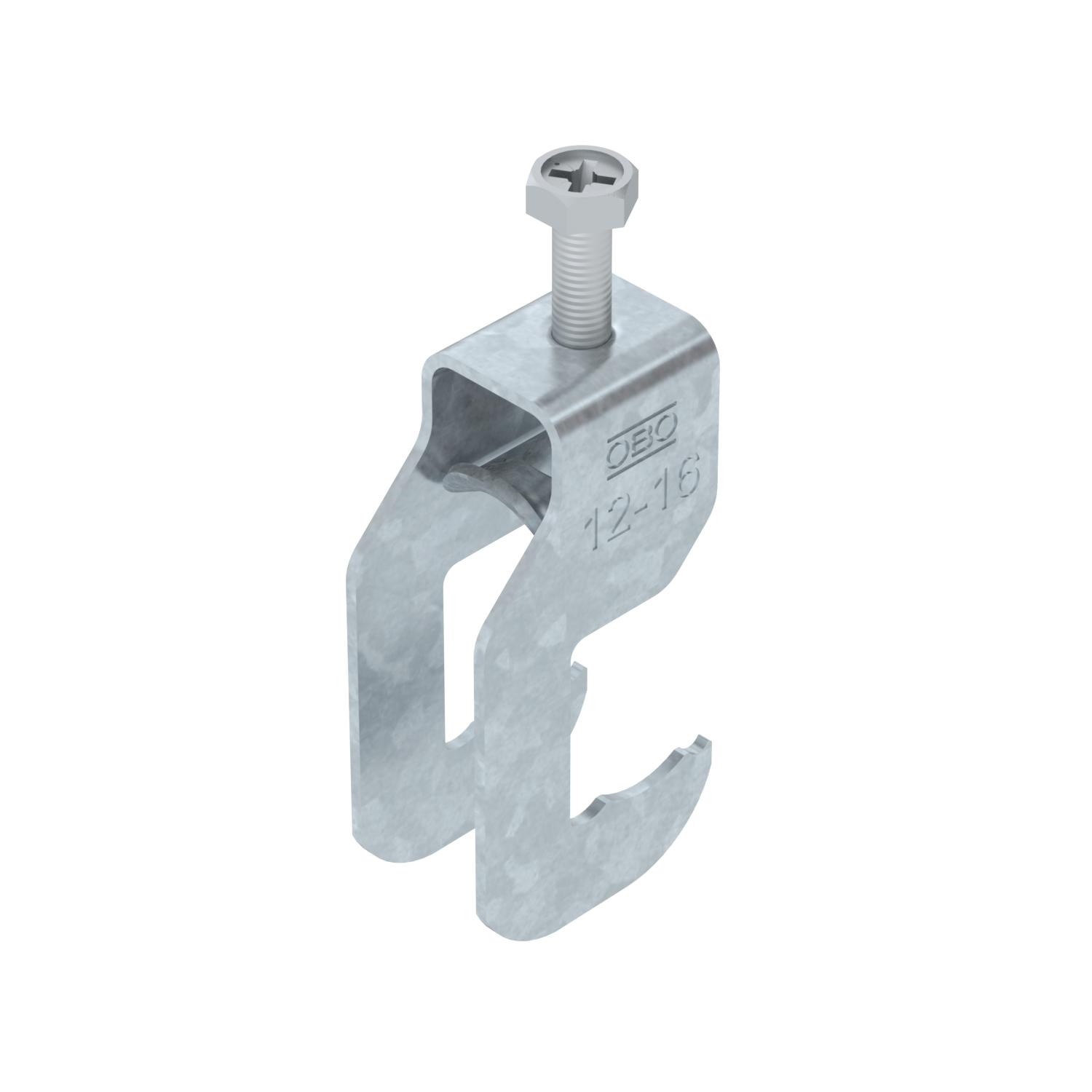

Staffa reggicavo con ancoraggio tipo RS, coppa premente in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilati tondi o su tubi. Con vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Adatta per tutti i profilati tondi o tubi dal diametro fino a 22 mm. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	64 mm
Capacità D max	16 mm
Capacità D min.	12 mm
Con controcoppa	no
Con coppa in metallo	sì
Con coppa in plastica	no

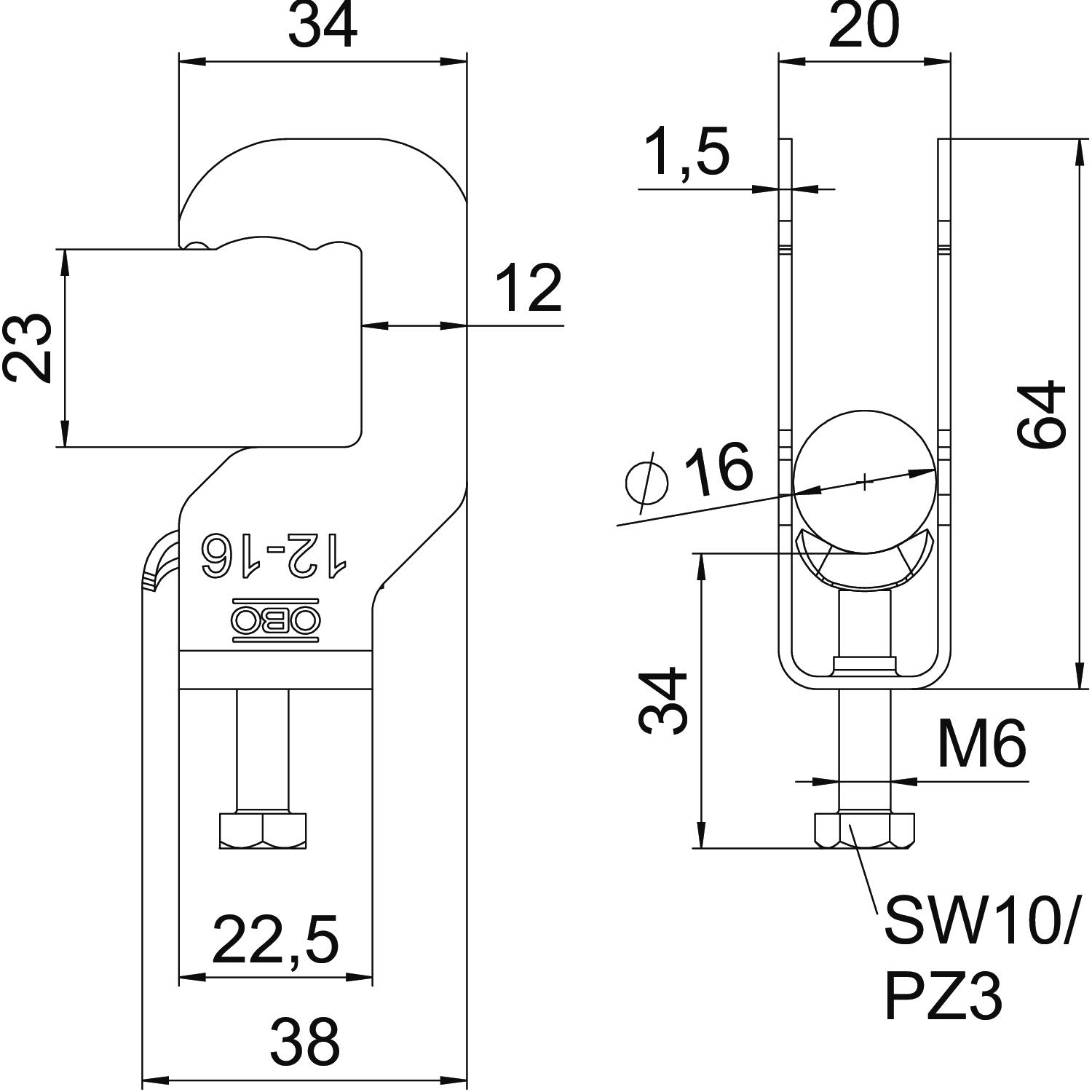

Dimensione e	12 mm
Dimensione H	64 mm
Dimensione	12-16
Dimensione A	34 mm
Dimensione B	20 mm
Dimensione C	38 mm
Dimensione G (mm)	M6
Dimensione L	34 mm
Dimensione t	1,5 mm

Filettatura	M6
Impronta CO₂ (GWP) dalla culla al cancello	0,1732 kg CO₂e / 1 Pezzo
Larghezza	20 mm
Larghezza asola	10 mm
Lunghezza	33,5 mm
Lunghezza esterna	38 mm
Materiale	Acciaio
Materiale della coppa	Acciaio
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilo rotondo
Numero dei cavi/tubi	1
per diametro tubo max	16 mm
per diametro tubo min.	12 mm
Priva di alogeni	sì
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-RS1-M-12 FT	8 mm	12 mm	3 Nm	1158343	Pezzo	100 Pezzo
BS-RS1-M-16 FT	12 mm	16 mm	3 Nm	1158345	Pezzo	100 Pezzo
BS-RS1-M-22 FT	16 mm	22 mm	3 Nm	1158349	Pezzo	100 Pezzo
BS-RS1-M-28 FT	22 mm	28 mm	3 Nm	1158353	Pezzo	100 Pezzo
BS-RS1-M-34 FT	28 mm	34 mm	3 Nm	1158357	Pezzo	100 Pezzo
BS-RS1-M-40 FT	34 mm	40 mm	3 Nm	1158361	Pezzo	100 Pezzo
BS-RS1-M-46 FT	40 mm	46 mm	5 Nm	1158365	Pezzo	100 Pezzo
BS-RS1-M-52 FT	46 mm	52 mm	5 Nm	1158369	Pezzo	100 Pezzo
BS-RS1-M-58 FT	52 mm	58 mm	5 Nm	1158373	Pezzo	100 Pezzo
BS-RS1-M-64 FT	58 mm	64 mm	5 Nm	1158377	Pezzo	100 Pezzo
