Staffa reggicavo 2056, base a F, 1 via, in alluminio, coppa in plastica 40 | 46 | 5

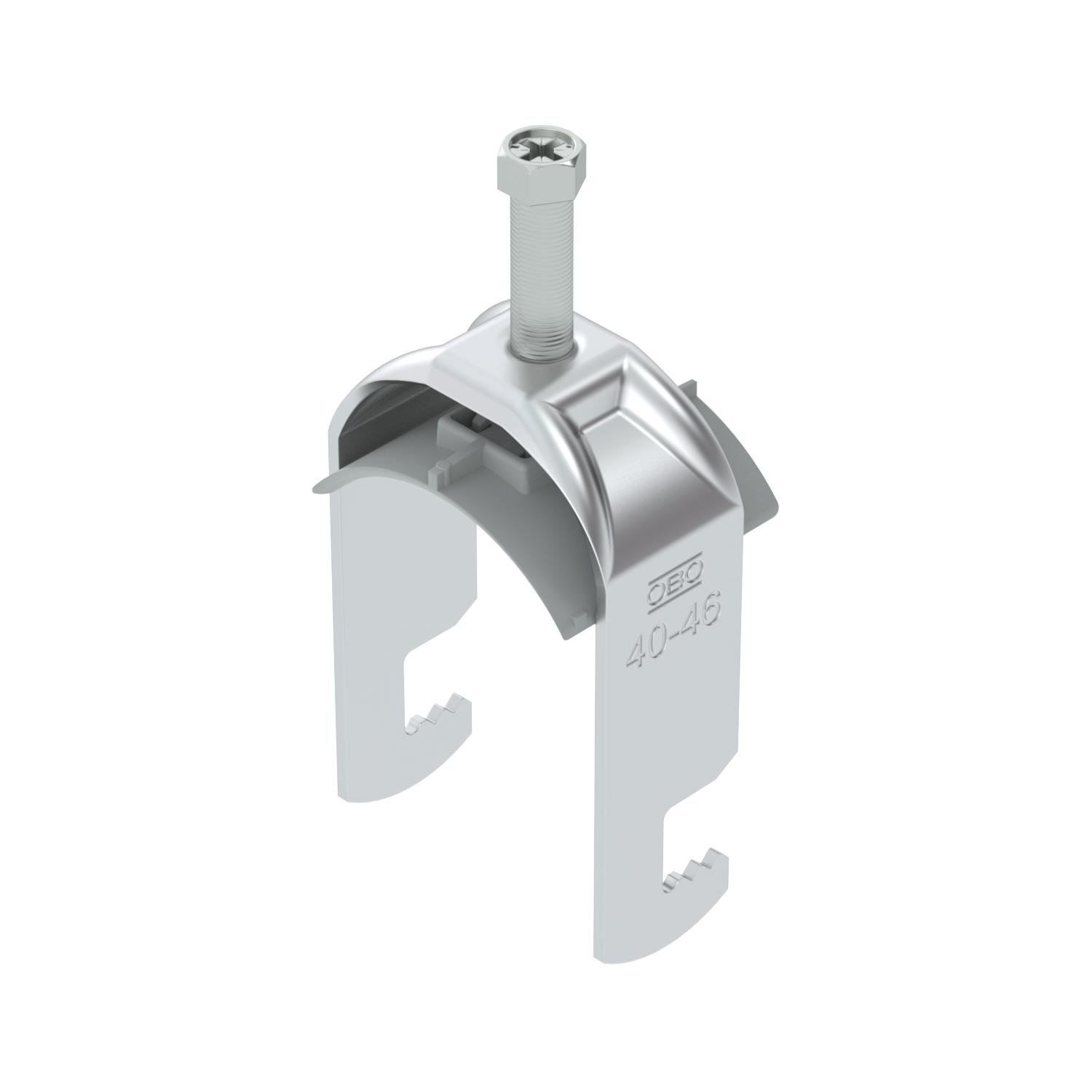

Staffa reggicavo 2056, base a F, 1 via, in alluminio, coppa in plastica

N. art. 1188249 | EAN 4012197416621

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo ancoraggio tipo F, coppa in plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato piatto. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

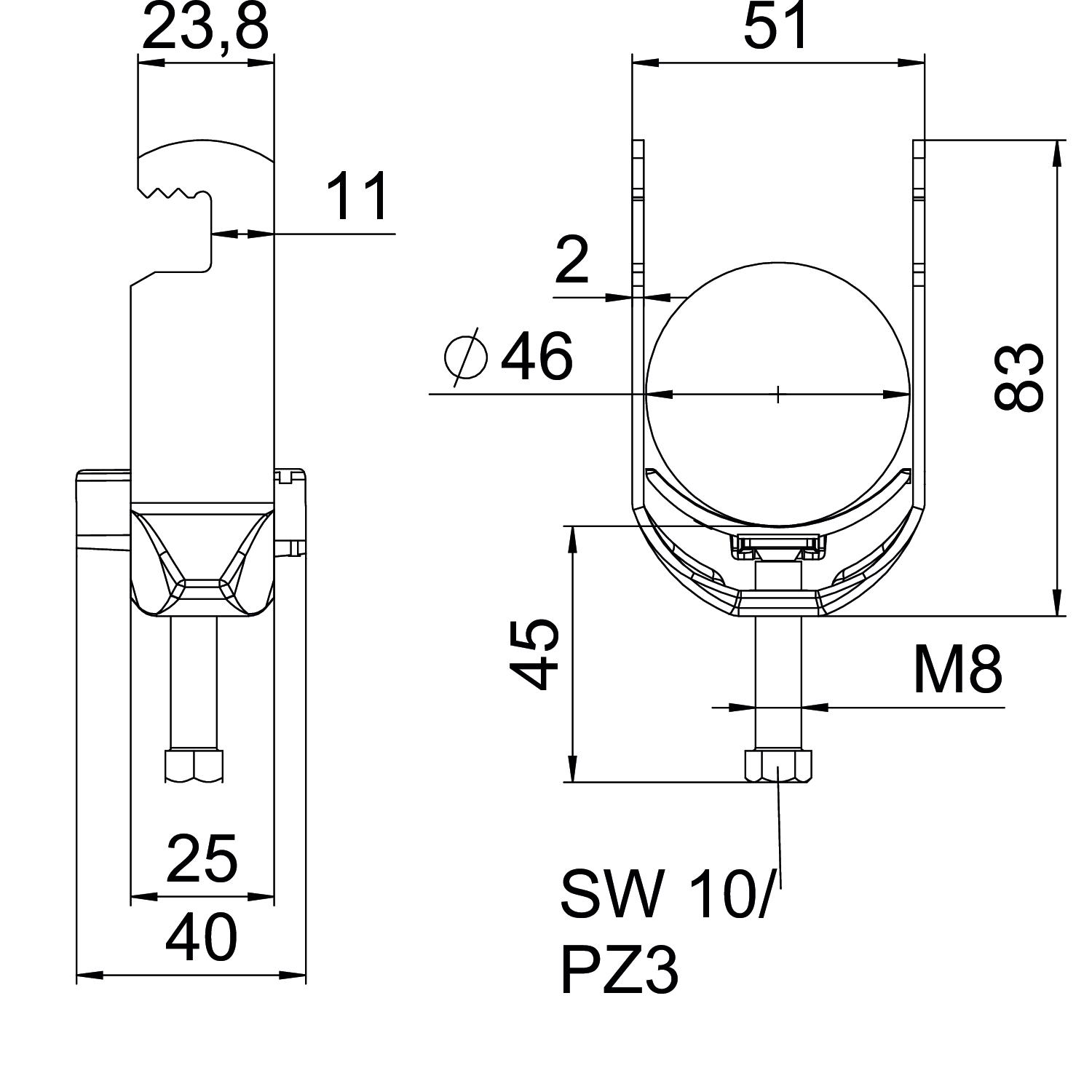

Dati tecnici

Dati tecnici

Aggiunta materiale	Alluminio
Aggiunta superficie	non trattato
Altezza	83 mm
Capacità D max	46 mm
Capacità D min.	40 mm
Con coppa in plastica	sì
Dimensione H	83 mm
Dimensione	40-46mm
Dimensione A	25 mm
Dimensione B	51 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2 mm

Filettatura	M8
Impronta CO2 (GWP) dalla culla al cancello	0,4477 kg CO₂e / 1 Pezzo
Larghezza	51 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Alluminio
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	profilo piatto
Numero dei cavi/tubi	1
per diametro tubo max	46 mm
per diametro tubo min.	40 mm
Priva di alogeni	sì
Spessore lamiera	2 mm

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-F1-K-12 ALU	8 mm	12 mm	3 Nm	1188231	Pezzo	100 Pezzo
BS-F1-K-16 ALU	12 mm	16 mm	3 Nm	1188234	Pezzo	100 Pezzo
BS-F1-K-22 ALU	16 mm	22 mm	3 Nm	1188237	Pezzo	100 Pezzo
BS-F1-K-28 ALU	22 mm	28 mm	3 Nm	1188240	Pezzo	100 Pezzo
BS-F1-K-34 ALU	28 mm	34 mm	3 Nm	1188243	Pezzo	100 Pezzo
BS-F1-K-40 ALU	34 mm	40 mm	3 Nm	1188246	Pezzo	100 Pezzo
BS-F1-K-46 ALU	40 mm	46 mm	5 Nm	1188249	Pezzo	100 Pezzo
BS-F1-K-52 ALU	46 mm	52 mm	5 Nm	1188252	Pezzo	100 Pezzo
