Staffa reggicavo 2056, base a F, 3 vie, coppa in plastica, FT
N. art. 1188201 | EAN 4012197405137
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo ancoraggio tipo F, coppa in plastica in polipropilene. Per il montaggio verticale e orizzontale di 3 cavi singoli su profilato piatto. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Separazione tra due cavi grazie alla coppa doppia. Si consiglia di utilizzare una controcoppa.
-
- Dati tecnici
-
Dati tecnici

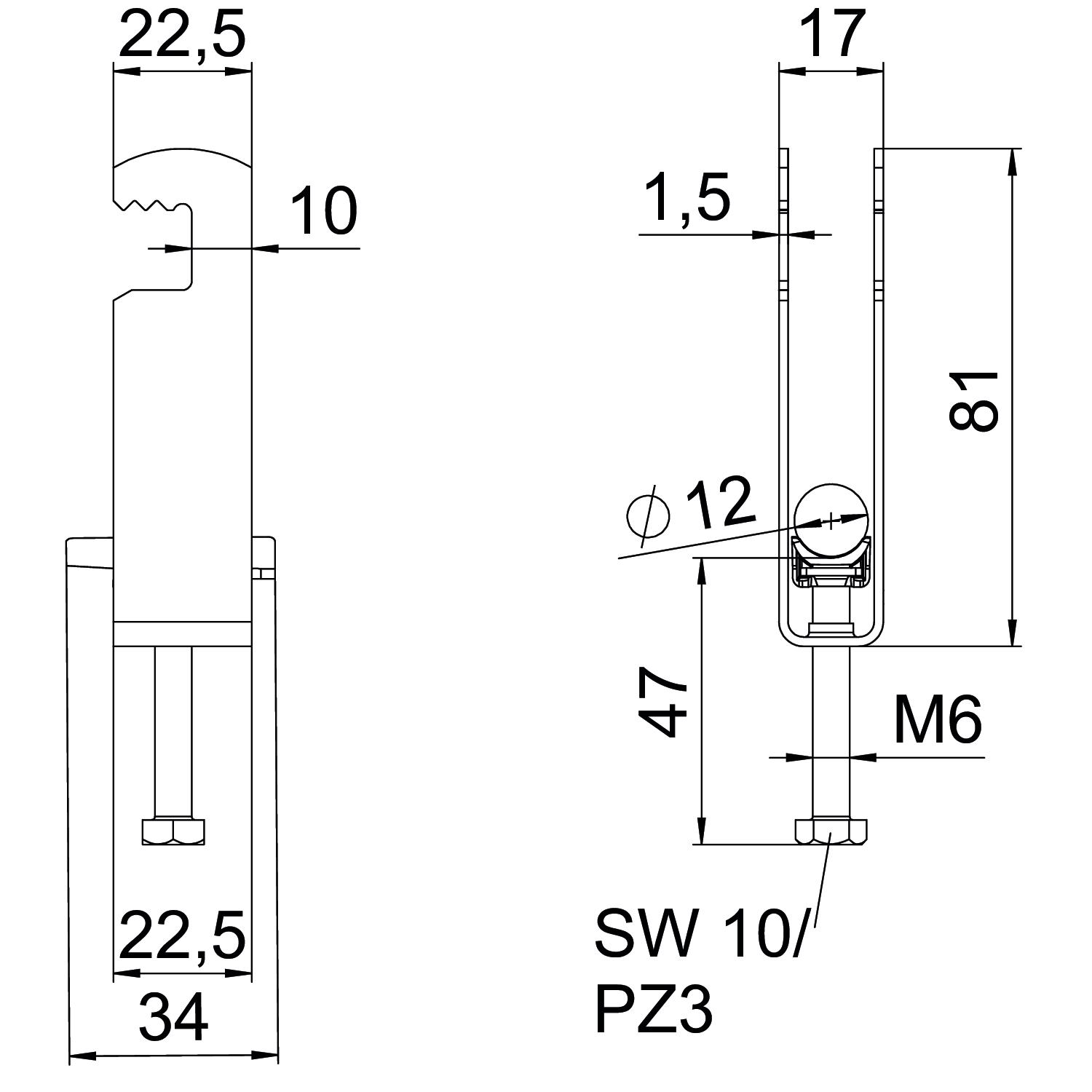

Aggiunta materiale Acciaio Aggiunta superficie zincato a caldo Altezza 81 mm Capacità D max 12 mm Capacità D min. 8 mm Con coppa in plastica sì Dimensione H 81 mm Dimensione 8-12mm Dimensione A 22,5 mm Dimensione B 17 mm Dimensione C 34 mm Dimensione G (mm) M6 Dimensione L 47 mm Dimensione t 1,5 mm Filettatura M6 Larghezza 17 mm Larghezza asola 10 mm Lunghezza 22,5 mm Lunghezza esterna 34 mm Materiale Acciaio Max. Coppia di serraggio 3 Nm Modalità di montaggio profilo piatto Numero dei cavi/tubi 3 per diametro tubo max 12 mm per diametro tubo min. 8 mm Priva di alogeni sì Spessore lamiera 1,5 mm Super- ficie zincato a caldo per immersione - Tutti i tipi
- Download
-
Scheda tecnica BS-F3-K-12 FT / 1188201 , 0.19MB , pdfCatalogo Fastening materials , 19.78MB , pdfDichiarazione di conformità UE BS-F3-K-12 FT / 1188201 , 0.13MB , pdfDichiarazione di conformità UK BS-F3-K-12 FT / 1188201 , 0.09MB , pdfIstruzioni di montaggio Clamp clip F foot, plastic , 2.74MB , pdf
