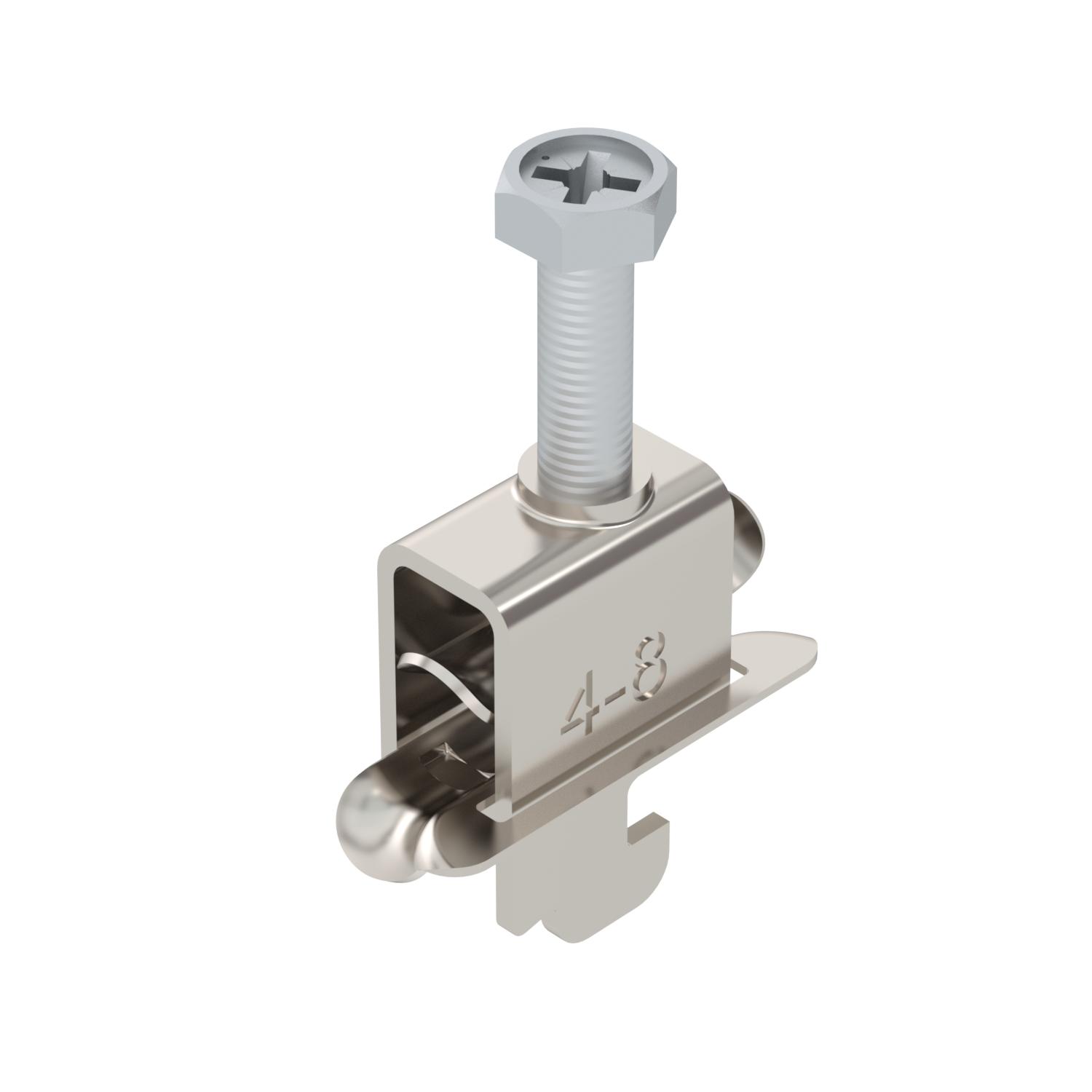

Staffa reggicavo 2056, base a N, singola, per collegamenti schermati, coppa in metallo, VA
N. art. 1167054 | EAN 4012197374891
- Descrizione prodotto
-
Descrizione prodottoStaffa reggicavo ancoraggio tipo N, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il collegamento elettrico della calza schermante di cavi schermati. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 11 - 12 mm. Con vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Lo schermo per cavi può essere utilizzato anche per la compensazione del potenziale, purché le due estremità siano collegate al potenziale di riferimento. Controcoppa compresa nella fornitura.
-
- Dati tecnici
-
Dati tecnici
Aggiunta materiale Acciaio inossidabile Aggiunta superficie non trattato Altezza 32 mm Capacità D max 8 mm Capacità D min. 4 mm Con controcoppa sì Con coppa in metallo sì Dimensione H 32 mm Dimensione 4-8 Dimensione A 20 mm Dimensione B 12 mm Dimensione C 35 mm Dimensione G (mm) M6 Dimensione L 33 mm Dimensione t 1,5 mm Filettatura M6 Impronta CO₂ (GWP) dalla culla al cancello 0,1551 kg CO₂e / 1 Pezzo Larghezza 12 mm Larghezza asola 10 mm Lunghezza 20 mm Lunghezza esterna 35 mm Materiale Acciaio, INOX 1.4301 Materiale della controcoppa acciaio inox Materiale della coppa acciaio inox Max. Coppia di serraggio 3 Nm Modalità di montaggio Profilati Numero dei cavi/tubi 1 per diametro tubo max 8 mm per diametro tubo min. 4 mm per profilato portacavi con apertura asola (con intervallo) max 12 mm per profilato portacavi con apertura asola (con intervallo) min. 11 mm Priva di alogeni sì Qualità del materiale della coppa Acciao inox 304 (1.4301) Spessore lamiera 1,5 mm Super- ficie non trattato, ulteriore trattamento - Tutti i tipi
- Download
-
Scheda tecnica BS-SAS-M-8 A2 / 1167054 , 0.15MB , pdfDichiarazione di conformità UK BS-SAS-M-8 A2 / 1167054 , 0.09MB , pdfREACH Dichiarazione di conformità BS-SAS-M-8 A2 / 1167054 , 0.12MB , pdfRoHS Dichiarazione di conformità BS-SAS-M-8 A2 / 1167054 , 0.12MB , pdfIstruzioni di montaggio Clamp clip for screen connection, metal , 2.11MB , pdf
