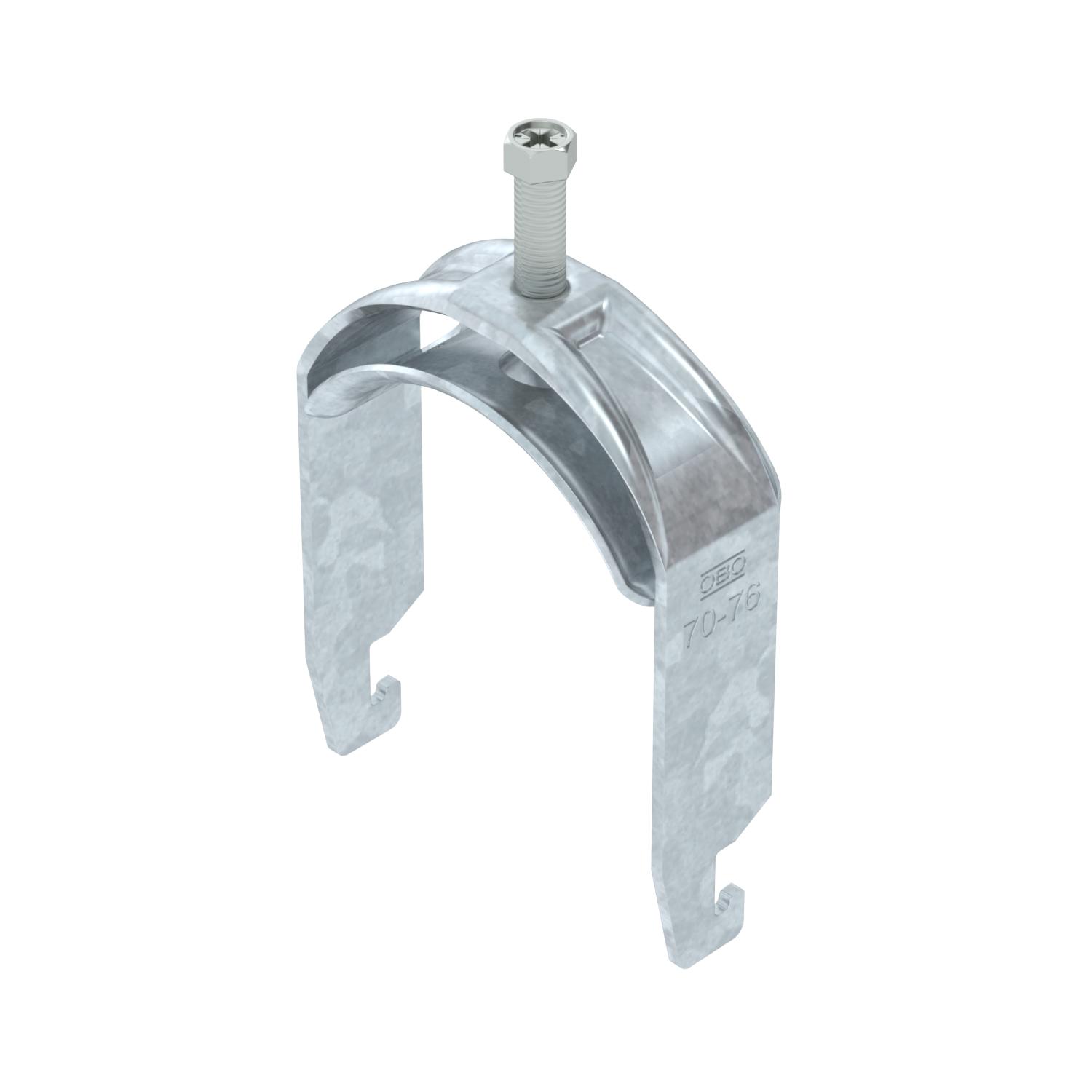

Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, A2 70 | 76 | 5

Staffa reggicavo 2056, base a U, 1 via, coppa in metallo, A2

N. art. 1188434 | EAN 4012197417611

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con base a U, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni dell'asola di 18-22 mm. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	108 mm
Capacità D max	76 mm
Capacità D min.	70 mm
Con coppa in metallo	sì
Dimensione H	108 mm
Dimensione	70-76mm
Dimensione A	25 mm
Dimensione B	82 mm
Dimensione C	37 mm
Dimensione G (mm)	M8
Dimensione L	43 mm
Dimensione t	2,5 mm
Filettatura	M8

Larghezza	82 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	37 mm
Materiale	Acciaio, INOX 1.4301
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	76 mm
per diametro tubo min.	70 mm
per profilato portacavi con apertura asola (con intervallo) max	22 mm
per profilato portacavi con apertura asola (con intervallo) min.	18 mm
Priva di alogeni	sì
Spessore lamiera	2,5 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-U1-M-12 A2	8 mm	12 mm	3 Nm	1188401	Pezzo	100 Pezzo
BS-U1-M-16 A2	12 mm	16 mm	3 Nm	1188404	Pezzo	100 Pezzo
BS-U1-M-22 A2	16 mm	22 mm	3 Nm	1188407	Pezzo	100 Pezzo
BS-U1-M-28 A2	22 mm	28 mm	3 Nm	1188410	Pezzo	100 Pezzo
BS-U1-M-34 A2	28 mm	34 mm	3 Nm	1188413	Pezzo	100 Pezzo
BS-U1-M-40 A2	34 mm	40 mm	3 Nm	1188416	Pezzo	100 Pezzo
BS-U1-M-46 A2	40 mm	46 mm	5 Nm	1188419	Pezzo	100 Pezzo
BS-U1-M-52 A2	46 mm	52 mm	5 Nm	1188422	Pezzo	100 Pezzo
BS-U1-M-58 A2	52 mm	58 mm	5 Nm	1188425	Pezzo	100 Pezzo
BS-U1-M-64 A2	58 mm	64 mm	5 Nm	1188428	Pezzo	100 Pezzo
BS-U1-M-70 A2	64 mm	70 mm	5 Nm	1188431	Pezzo	50 Pezzo
BS-U1-M-76 A2	70 mm	76 mm	5 Nm	1188434	Pezzo	25 Pezzo
