Staffa reggicavo 2056, base a W, 1 via, coppa in metallo, FT 34 | 40 | 3

Staffa reggicavo 2056, base a W, 1 via, coppa in metallo, FT

N. art. 1188316 | EAN 4012197416836

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

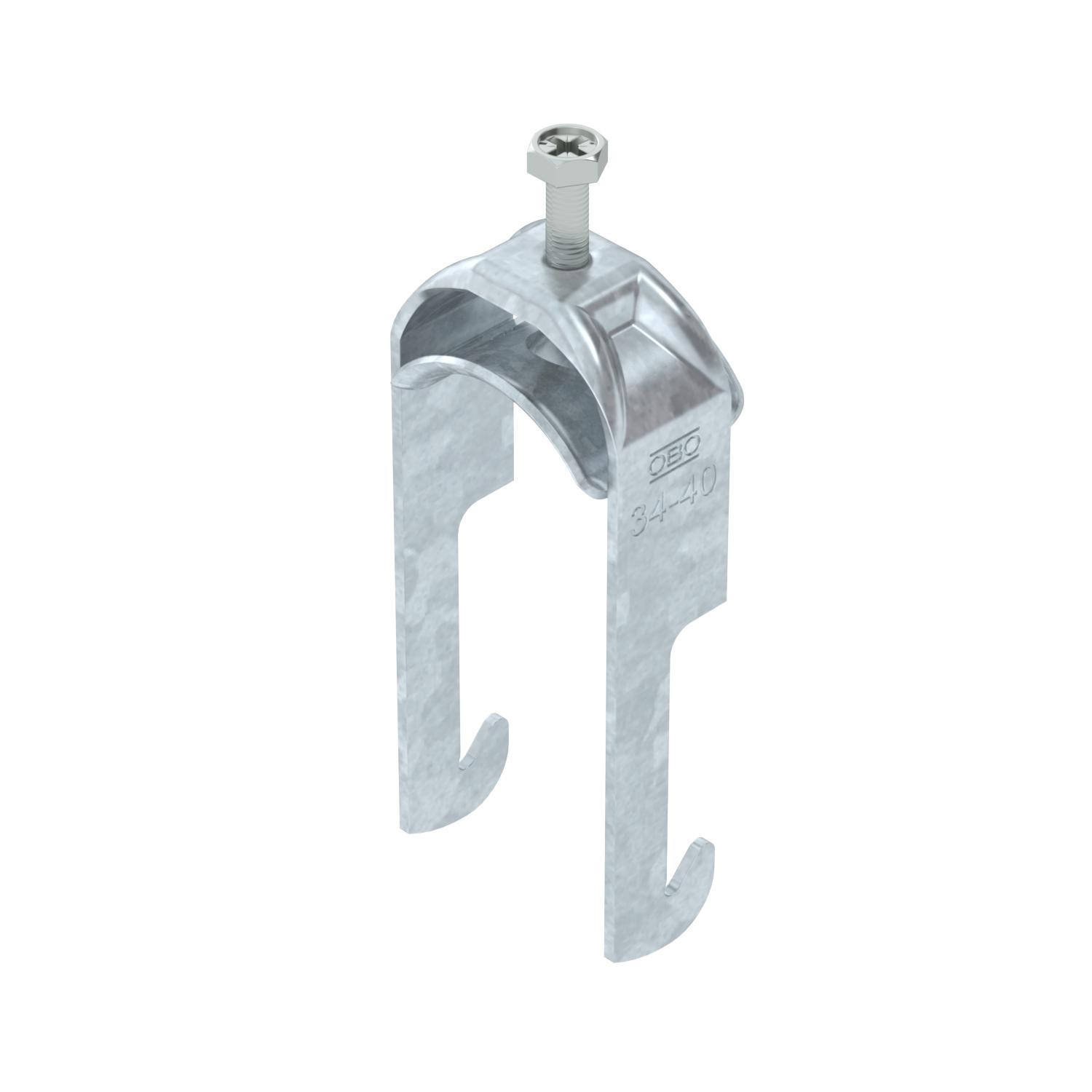

Staffa reggicavo con base a W, coppa in metallo con bordi arrotondati per proteggere il cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilati angolari fino a < 40 mm. Con 1 vite a pressione, testa a vite esagonale universale SW10, con fessura e taglio a croce. Per il montaggio in ambienti interni ed esterni. Si consiglia di utilizzare una controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	109 mm
Capacità D max	40 mm
Capacità D min.	34 mm
Con coppa in metallo	sì
Dimensione H	109 mm
Dimensione	34-40mm
Dimensione A	22,5 mm
Dimensione B	45 mm
Dimensione C	33 mm
Dimensione G (mm)	M6
Dimensione L	34 mm
Dimensione t	2 mm

Filettatura	M6
Larghezza	45 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	33 mm
Materiale	Acciaio
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilato angolare
Numero dei cavi/tubi	1
per diametro tubo max	40 mm
per diametro tubo min.	34 mm
Priva di alogeni	sì
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-W1-M-12 FT	8 mm	12 mm	3 Nm	1188301	Pezzo	100 Pezzo
BS-W1-M-16 FT	12 mm	16 mm	3 Nm	1188304	Pezzo	100 Pezzo
BS-W1-M-22 FT	16 mm	22 mm	3 Nm	1188307	Pezzo	100 Pezzo
BS-W1-M-28 FT	22 mm	28 mm	3 Nm	1188310	Pezzo	100 Pezzo
BS-W1-M-34 FT	28 mm	34 mm	3 Nm	1188313	Pezzo	100 Pezzo
BS-W1-M-40 FT	34 mm	40 mm	3 Nm	1188316	Pezzo	100 Pezzo
BS-W1-M-46 FT	40 mm	46 mm	5 Nm	1188319	Pezzo	100 Pezzo
BS-W1-M-52 FT	46 mm	52 mm	5 Nm	1188322	Pezzo	100 Pezzo
BS-W1-M-58 FT	52 mm	58 mm	5 Nm	1188325	Pezzo	50 Pezzo
BS-W1-M-64 FT	58 mm	64 mm	5 Nm	1188328	Pezzo	50 Pezzo
BS-W1-M-70 FT	64 mm	70 mm	5 Nm	1188331	Pezzo	50 Pezzo
