Staffa reggicavo, ancoraggio tipo F, 1 cavo coppa in metallo, A2 28 | 34 | 3

Staffa reggicavo, ancoraggio tipo F, 1 cavo coppa in metallo, A2

N. art. 1187526 | EAN 4012196853779

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio	3 Nm

Descrizione prodotto

Descrizione prodotto

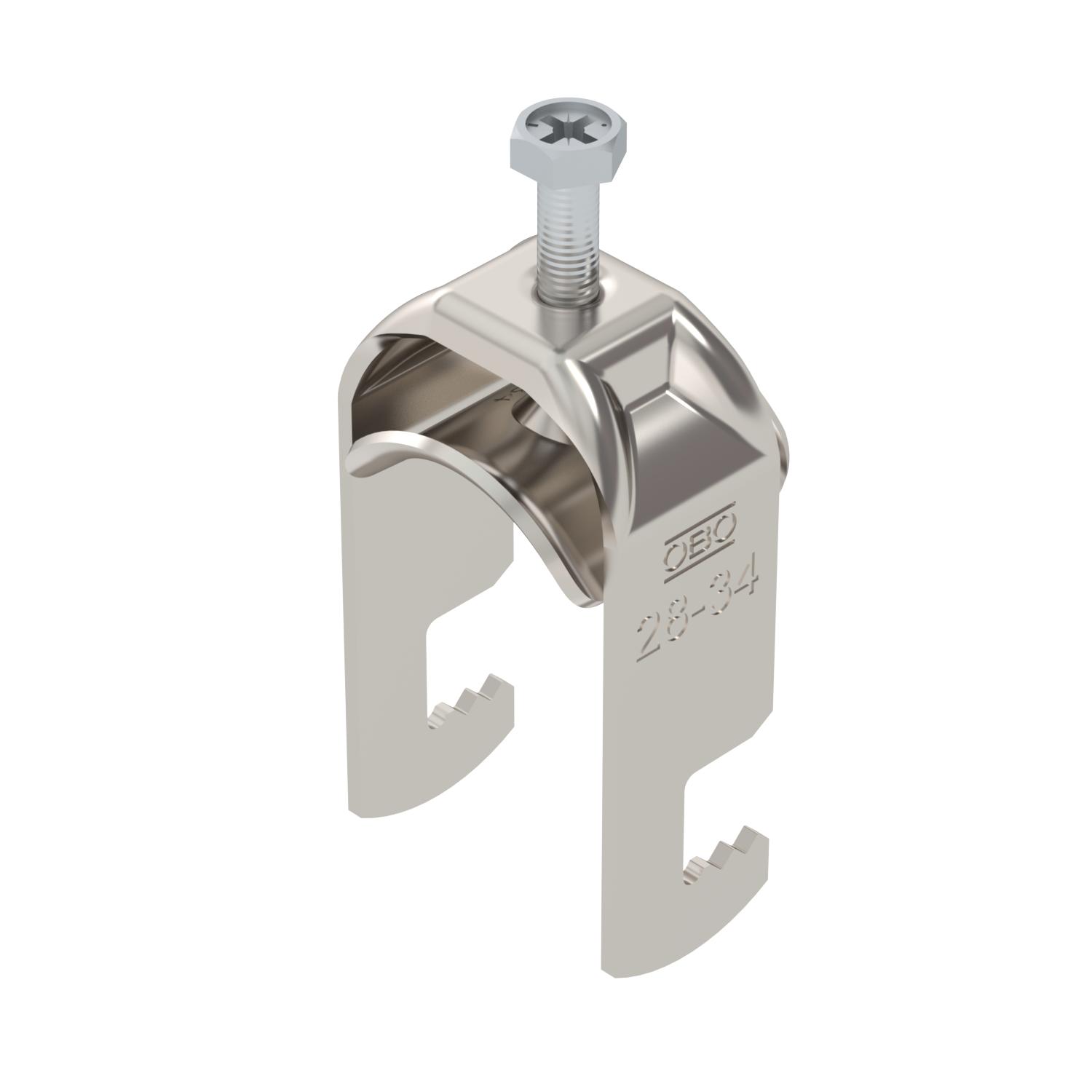

Staffa reggicavo con ancoraggio tipo F, coppa in metallo con bordi arrotondati a protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato piatto. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	71 mm
Capacità D max	34 mm
Capacità D min.	28 mm
Con controcoppa	no
Con coppa in metallo	sì

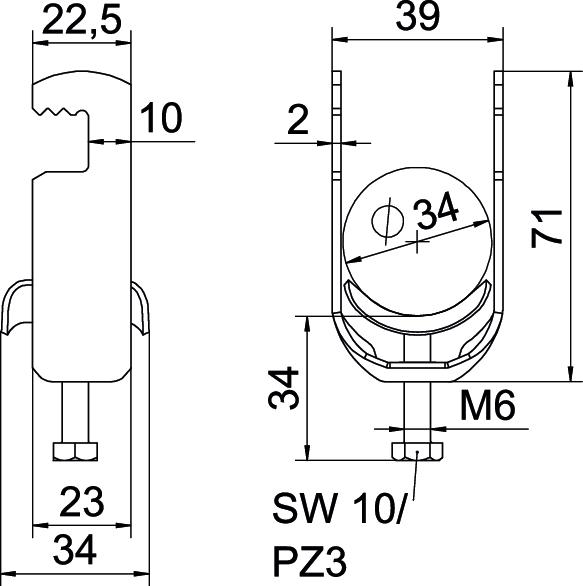

Dimensione H	71 mm
Dimensione	28-34mm
Dimensione A	22,5 mm
Dimensione B	39 mm
Dimensione C	33 mm
Dimensione G (mm)	M6
Dimensione L	34 mm
Dimensione t	2 mm
Filettatura	M6

Impronta CO₂ (GWP) dalla culla al cancello	0,5062 kg CO₂e / 1 Pezzo
Larghezza	39 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	33 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	acciaio inox
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	profilo piatto
Numero dei cavi/tubi	1
per diametro tubo max	34 mm
per diametro tubo min.	28 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Acciao inox 304 (1.4301)
Spessore lamiera	2 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-F1-M-12 A2	8 mm	12 mm	3 Nm	1187502	Pezzo	100 Pezzo
BS-F1-M-16 A2	12 mm	16 mm	3 Nm	1187508	Pezzo	100 Pezzo
BS-F1-M-22 A2	16 mm	22 mm	3 Nm	1187514	Pezzo	100 Pezzo
BS-F1-M-28 A2	22 mm	28 mm	3 Nm	1187520	Pezzo	100 Pezzo
BS-F1-M-34 A2	28 mm	34 mm	3 Nm	1187526	Pezzo	100 Pezzo
BS-F1-M-40 A2	34 mm	40 mm	3 Nm	1187532	Pezzo	100 Pezzo
