Staffa reggicavo, ancoraggio tipo F, 1 cavo coppa in metallo, FT 16 | 22 | 3

Staffa reggicavo, ancoraggio tipo F, 1 cavo coppa in metallo, FT

N. art. 1187414 | EAN 4012196853427

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

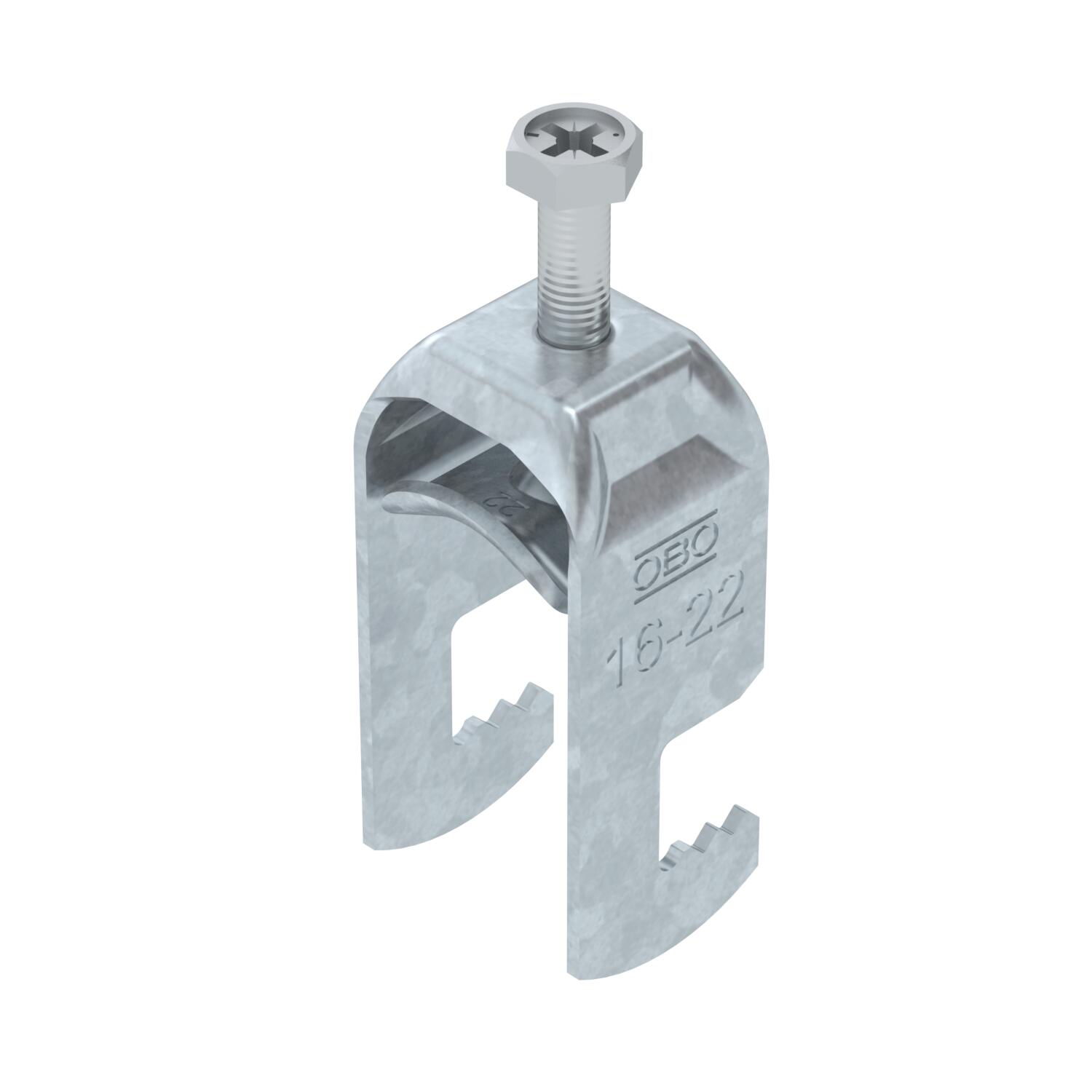

Staffa reggicavo con ancoraggio tipo F, coppa in metallo con bordi arrotondati a protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato piatto. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	58 mm
Capacità D max	22 mm
Capacità D min.	16 mm
Con controcoppa	no
Con coppa in metallo	sì

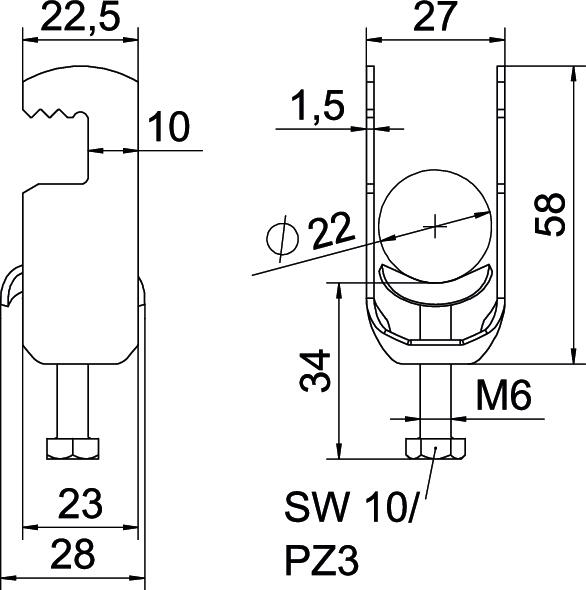

Dimensione H	58 mm
Dimensione	16-22mm
Dimensione A	22,5 mm
Dimensione B	27 mm
Dimensione C	28 mm
Dimensione G (mm)	M6
Dimensione L	34 mm
Dimensione t	1,5 mm
Filettatura	M6

Impronta CO2 (GWP) dalla culla al cancello	0,1122 kg CO₂e / 1 Pezzo
Larghezza	27 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	28 mm
Materiale	Acciaio
Materiale della coppa	Acciaio
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	profilo piatto
Numero dei cavi/tubi	1
per diametro tubo max	22 mm
per diametro tubo min.	16 mm
Priva di alogeni	sì
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-F1-M-12 FT	8 mm	12 mm	3 Nm	1187402	Pezzo	100 Pezzo
BS-F1-M-16 FT	12 mm	16 mm	3 Nm	1187408	Pezzo	100 Pezzo
BS-F1-M-22 FT	16 mm	22 mm	3 Nm	1187414	Pezzo	100 Pezzo
BS-F1-M-28 FT	22 mm	28 mm	3 Nm	1187420	Pezzo	100 Pezzo
BS-F1-M-34 FT	28 mm	34 mm	3 Nm	1187426	Pezzo	100 Pezzo
BS-F1-M-40 FT	34 mm	40 mm	3 Nm	1187432	Pezzo	100 Pezzo
BS-F1-M-46 FT	40 mm	46 mm	5 Nm	1187438	Pezzo	100 Pezzo
BS-F1-M-52 FT	46 mm	52 mm	5 Nm	1187444	Pezzo	100 Pezzo
BS-F1-M-58 FT	52 mm	58 mm	5 Nm	1187450	Pezzo	50 Pezzo
BS-F1-M-64 FT	58 mm	64 mm	5 Nm	1187456	Pezzo	50 Pezzo
