Staffa reggicavo, ancoraggio tipo F, 1 cavo coppa in plastica, FT 58 | 64 | 5

Staffa reggicavo, ancoraggio tipo F, 1 cavo coppa in plastica, FT

N. art. 1187656 | EAN 4012196854165

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

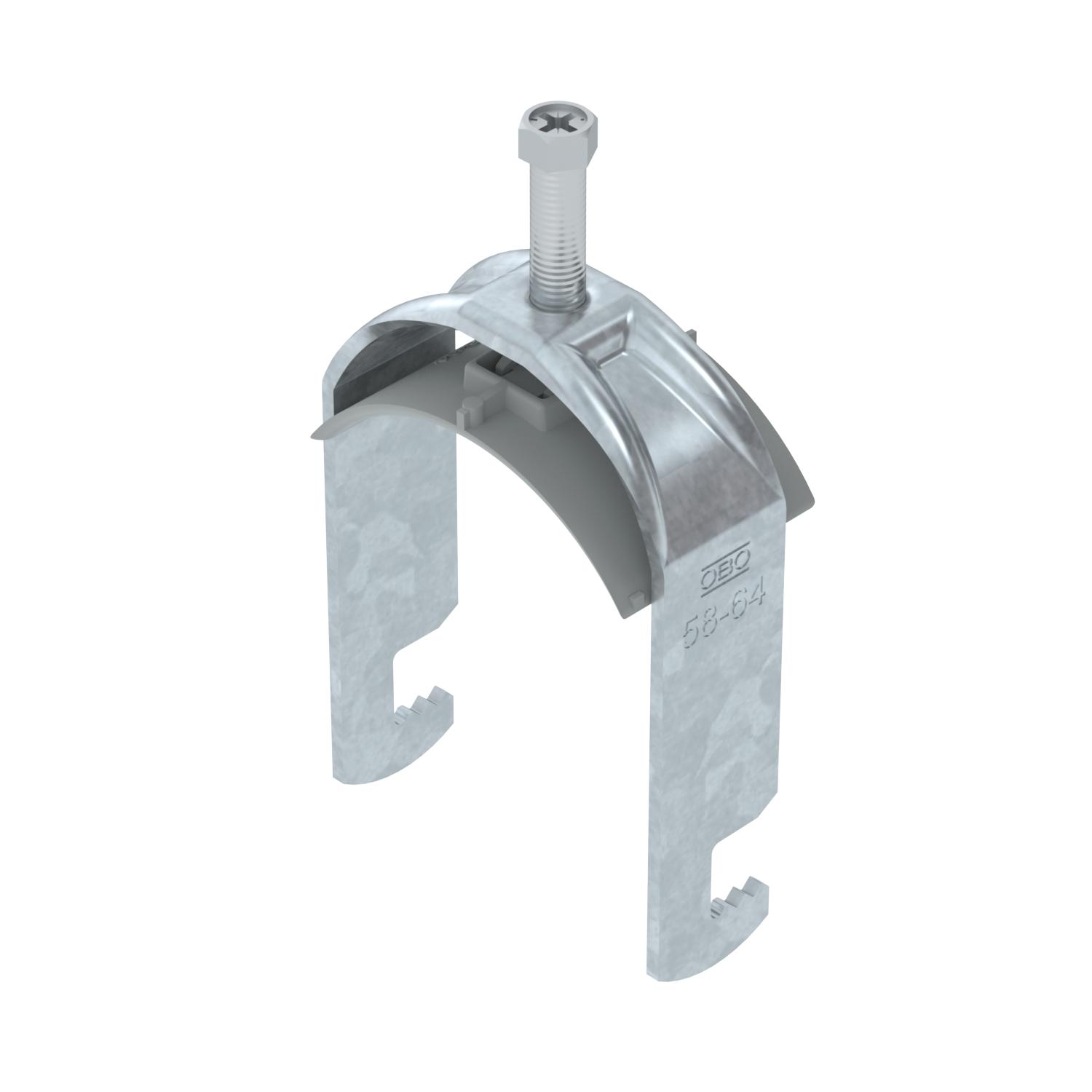

Staffa reggicavo con ancoraggio tipo F, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato piatto. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo

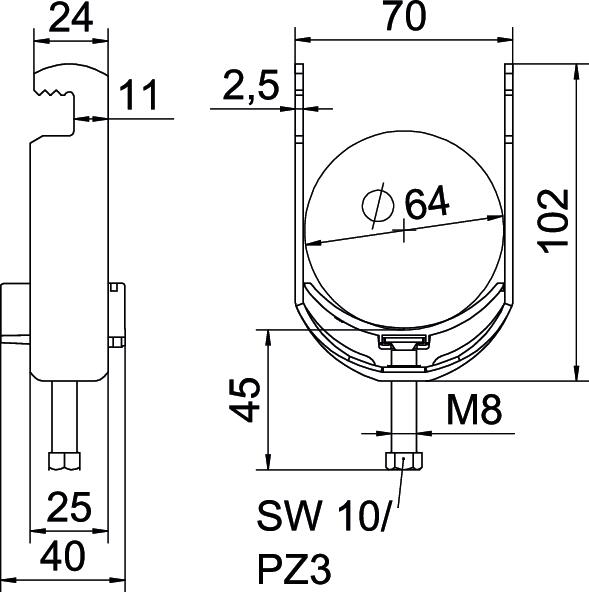

Altezza	102 mm
Capacità D max	64 mm
Capacità D min.	58 mm
Con controcoppa	no
Con coppa in metallo	no
Con coppa in plastica	sì
Dimensione H	102 mm
Dimensione	58-64mm
Dimensione A	25 mm
Dimensione B	70 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2,5 mm
Filettatura	M8

Impronta CO₂ (GWP) dalla culla al cancello	0,2811 kg CO₂e / 1 Pezzo
Larghezza	70 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	profilo piatto
Numero dei cavi/tubi	1
per diametro tubo max	64 mm
per diametro tubo min.	58 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-F1-K-12 FT	8 mm	12 mm	3 Nm	1187602	Pezzo	100 Pezzo
BS-F1-K-16 FT	12 mm	16 mm	3 Nm	1187608	Pezzo	100 Pezzo
BS-F1-K-22 FT	16 mm	22 mm	3 Nm	1187614	Pezzo	100 Pezzo
BS-F1-K-28 FT	22 mm	28 mm	3 Nm	1187620	Pezzo	100 Pezzo
BS-F1-K-34 FT	28 mm	34 mm	3 Nm	1187626	Pezzo	100 Pezzo
BS-F1-K-40 FT	34 mm	40 mm	3 Nm	1187632	Pezzo	100 Pezzo
BS-F1-K-46 FT	40 mm	46 mm	5 Nm	1187638	Pezzo	100 Pezzo
BS-F1-K-52 FT	46 mm	52 mm	5 Nm	1187644	Pezzo	100 Pezzo
BS-F1-K-58 FT	52 mm	58 mm	5 Nm	1187650	Pezzo	50 Pezzo
BS-F1-K-64 FT	58 mm	64 mm	5 Nm	1187656	Pezzo	50 Pezzo
