Staffa reggicavo, ancoraggio tipo F, 2 cavi coppa in plastica, FT 34 | 40 | 3

Staffa reggicavo, ancoraggio tipo F, 2 cavi coppa in plastica, FT

N. art. 1187633 | EAN 4012196854257

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

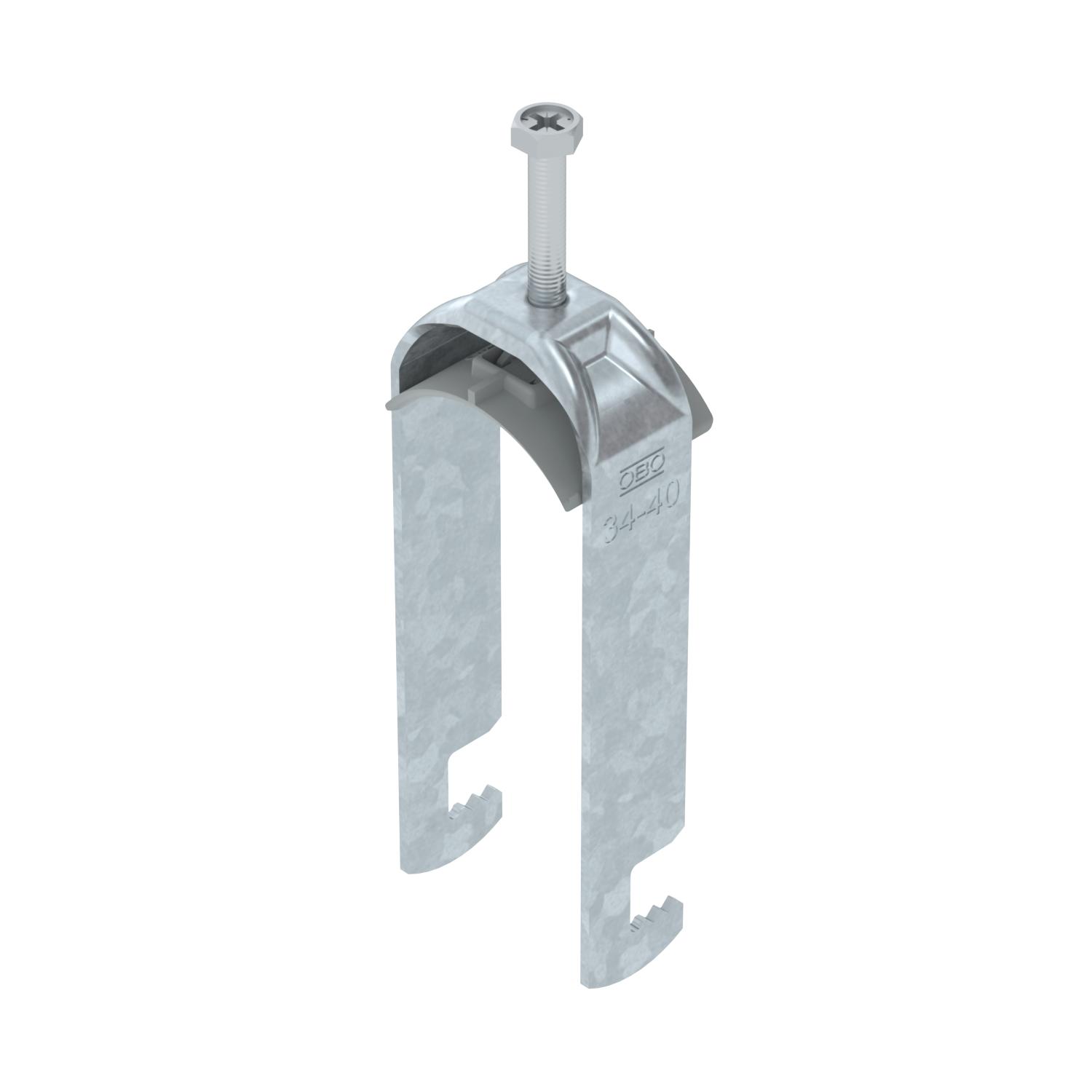

Staffa reggicavo con ancoraggio tipo F, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato piatto. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno.

Separazione tra due cavi garantita dalla coppa doppia.

Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	123 mm
Capacità D max	40 mm
Capacità D min.	34 mm
Con controcoppa	no
Con coppa in plastica	sì

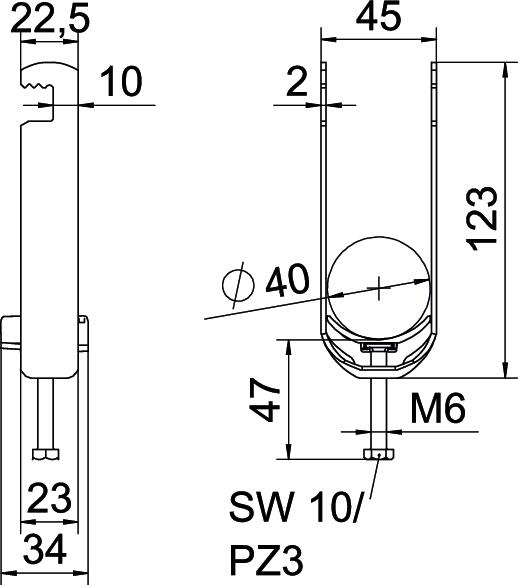

Dimensione H	123 mm
Dimensione	34-40mm
Dimensione A	22,5 mm
Dimensione B	45 mm
Dimensione C	34 mm
Dimensione G (mm)	M6
Dimensione L	47 mm
Dimensione t	2 mm
Filettatura	M6

Impronta CO₂ (GWP) dalla culla al cancello	0,2842 kg CO₂e / 1 Pezzo
Larghezza	45 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	34 mm
Materiale	Acciaio
Materiale della coppa	Plastica
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	profilo piatto
Numero dei cavi/tubi	2
per diametro tubo max	40 mm
per diametro tubo min.	34 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-F2-K-12 FT	8 mm	12 mm	3 Nm	1187603	Pezzo	50 Pezzo
BS-F2-K-16 FT	12 mm	16 mm	3 Nm	1187609	Pezzo	50 Pezzo
BS-F2-K-22 FT	16 mm	22 mm	3 Nm	1187615	Pezzo	50 Pezzo
BS-F2-K-28 FT	22 mm	28 mm	3 Nm	1187621	Pezzo	50 Pezzo
BS-F2-K-34 FT	28 mm	34 mm	3 Nm	1187627	Pezzo	50 Pezzo
BS-F2-K-40 FT	34 mm	40 mm	3 Nm	1187633	Pezzo	50 Pezzo
BS-F2-K-46 FT	40 mm	46 mm	5 Nm	1187639	Pezzo	50 Pezzo
BS-F2-K-52 FT	46 mm	52 mm	5 Nm	1187645	Pezzo	50 Pezzo
