Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in metallo, A2 46 | 52 | 5

Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in metallo, A2

N. art. 1186149 | EAN 4012196848973

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

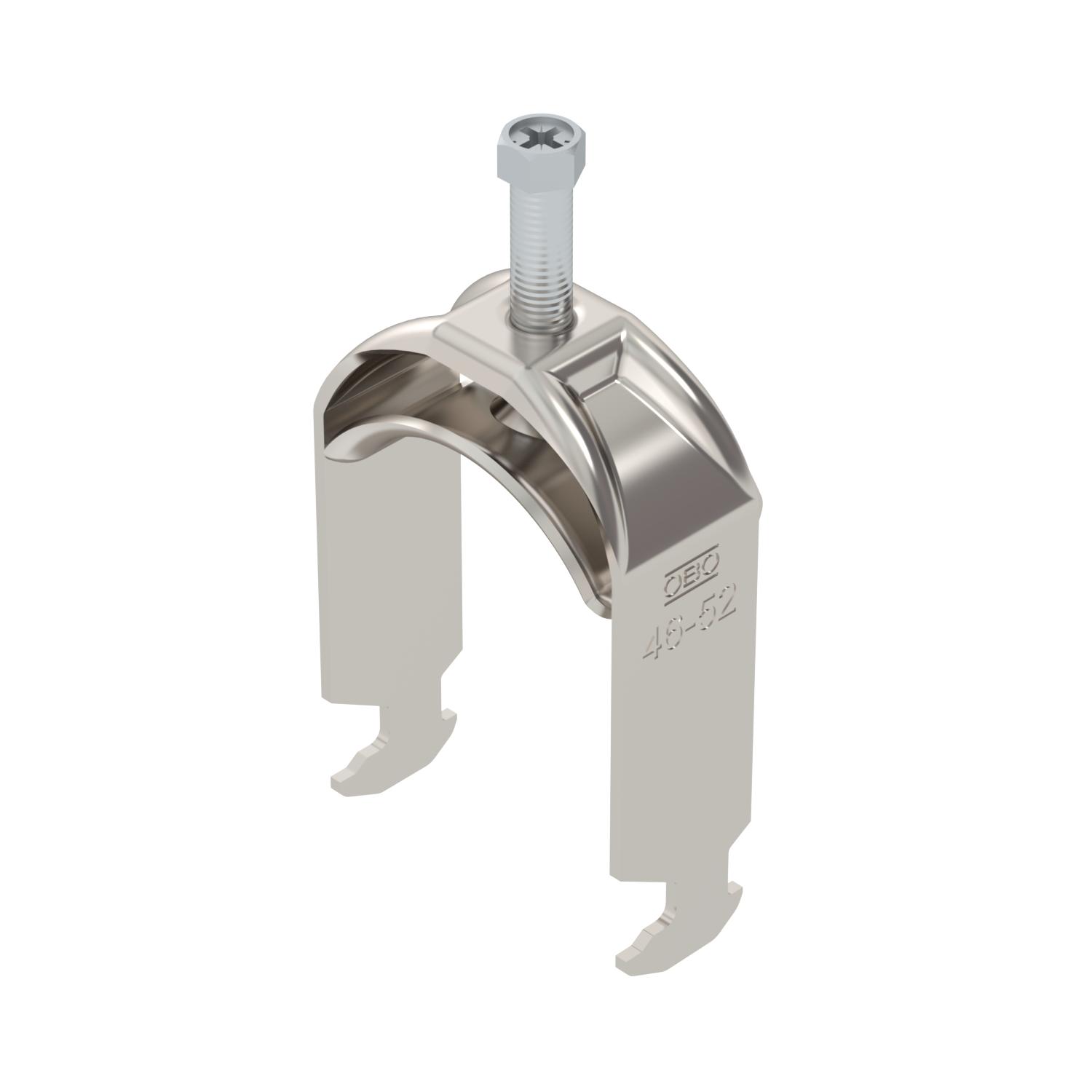

Staffa reggicavo con ancoraggio tipo H, coppa in metallo con bordi arrotondati a protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Capacità D max	52 mm
Capacità D min.	46 mm
Con controcoppa	no
Con coppa in metallo	sì
Con coppa in plastica	no
Dimensione	46-52mm
Filettatura	M8
Larghezza asola	10 mm
Lunghezza esterna	33 mm
Mantenimento funzionale	sì
Materiale	Acciaio, INOX 1.4301

Materiale della coppa	acciaio inox
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	52 mm
per diametro tubo min.	46 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Acciao inox 304 (1.4301)
Spessore lamiera	2 mm
Super- ficie	non trattato, ulteriore trattamento

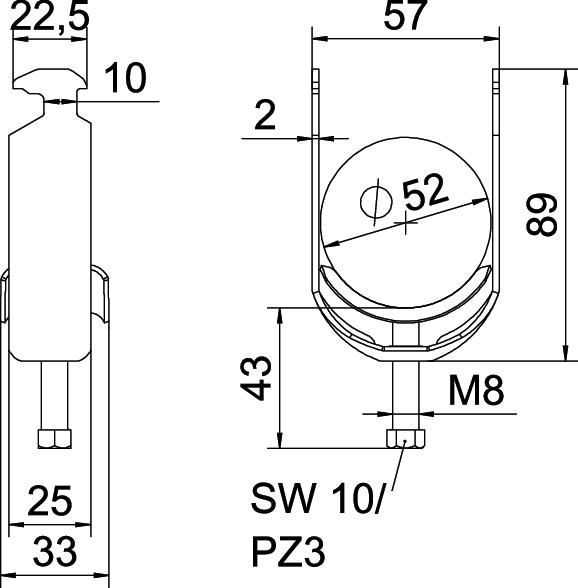

Misure

Altezza	89 mm
Dimensione H	89 mm
Dimensione A	25 mm
Dimensione B	57 mm
Dimensione C	33 mm

Dimensione G (mm)	M8
Dimensione L	43 mm
Dimensione t	2 mm
Larghezza	57 mm
Lunghezza	25 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,736 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Pezzo

Declared Unit Quantity (LCA)	1
Impronta CO2 (GWP) dalla culla al cancello	0,736 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H1-M-12 A2	8 mm	12 mm	3 Nm	1186102	Pezzo	50 Pezzo
BS-H1-M-16 A2	12 mm	16 mm	3 Nm	1186109	Pezzo	50 Pezzo
BS-H1-M-22 A2	16 mm	22 mm	3 Nm	1186116	Pezzo	50 Pezzo
BS-H1-M-28 A2	22 mm	28 mm	3 Nm	1186122	Pezzo	25 Pezzo
BS-H1-M-34 A2	28 mm	34 mm	3 Nm	1186129	Pezzo	25 Pezzo
BS-H1-M-40 A2	34 mm	40 mm	3 Nm	1186136	Pezzo	25 Pezzo
BS-H1-M-46 A2	40 mm	46 mm	5 Nm	1186142	Pezzo	25 Pezzo
BS-H1-M-52 A2	46 mm	52 mm	5 Nm	1186149	Pezzo	25 Pezzo
BS-H1-M-58 A2	52 mm	58 mm	5 Nm	1186156	Pezzo	15 Pezzo
BS-H1-M-64 A2	58 mm	64 mm	5 Nm	1186162	Pezzo	15 Pezzo
BS-H1-M-70 A2	64 mm	70 mm	5 Nm	1186169	Pezzo	15 Pezzo
BS-H1-M-76 A2	70 mm	76 mm	5 Nm	1186176	Pezzo	10 Pezzo
