Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in metallo, FT 8 | 12 | 3

Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in metallo, FT

N. art. 1186002 | EAN 4012196846900

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

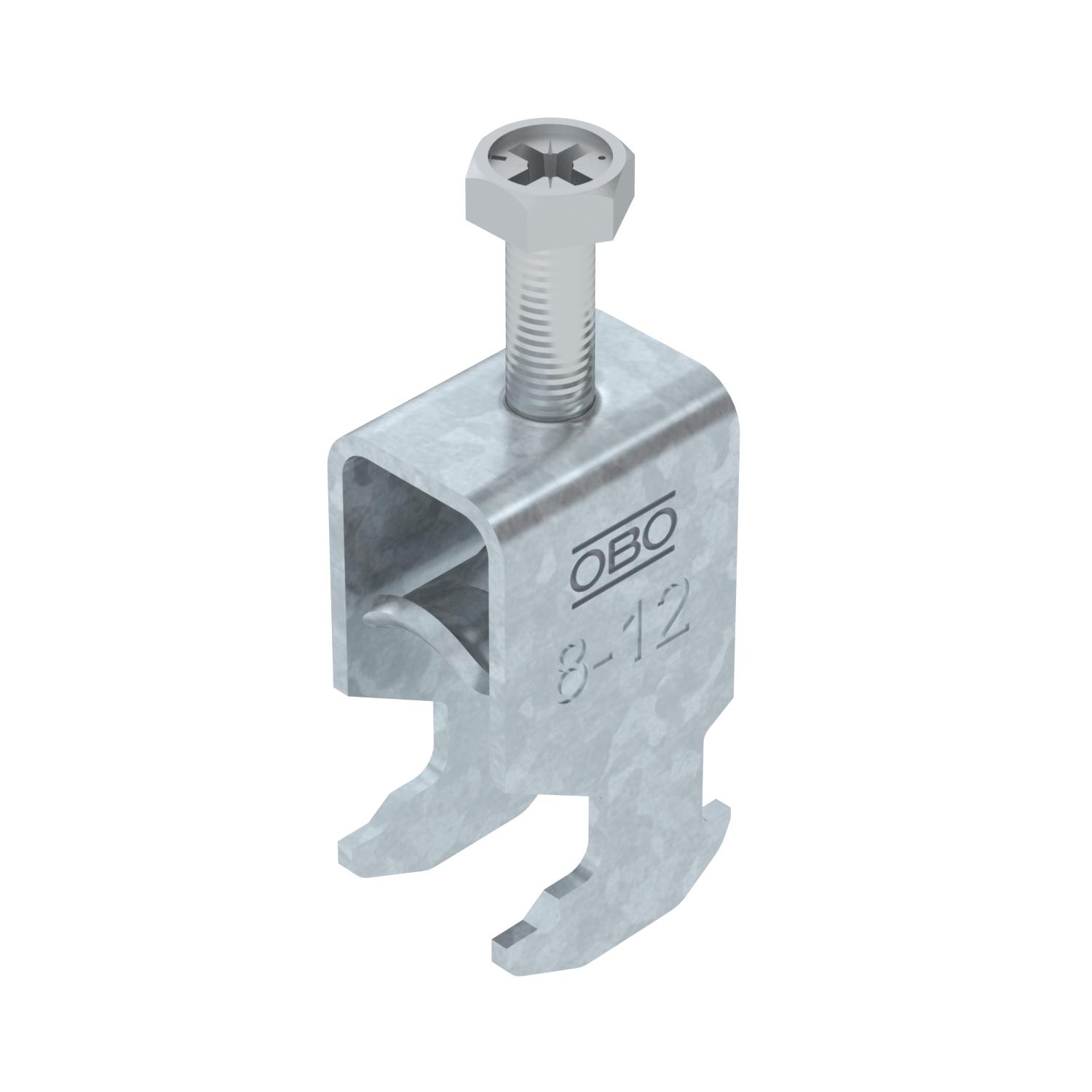

Staffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C. Per dimensioni scanalatura di 16-17 mm. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambiente interno ed esterno. La controcoppa deve essere ordinata separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Capacità D max	12 mm
Capacità D min.	8 mm
Con controcoppa	no
Con coppa in metallo	sì
Con coppa in plastica	no
Conformità ROHS	sì
Dimensione	08-12mm
Filettatura	M6
Larghezza asola	10 mm
Lunghezza esterna	28 mm
Mantenimento funzionale	sì

Materiale	Acciaio
Materiale della coppa	Acciaio
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	12 mm
per diametro tubo min.	8 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Serie di prodotti	2056 / 2058
Spessore lamiera	1,5 mm
Super- ficie	zincato a caldo per immersione

Misure

Altezza	42 mm
Dimensione H	42 mm
Dimensione A	22,5 mm
Dimensione B	17 mm
Dimensione C	28 mm

Dimensione G (mm)	M6
Dimensione L	34 mm
Dimensione t	1,5 mm
Larghezza	17 mm
Lunghezza	22,5 mm

Impronta di CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,0877 kg CO₂e
Data di rilevazione valore CO2	2025-05-14T00:00:00.000+0200
Declared Unit	Pezzo

Declared Unit Quantity	1
Impronta CO2 (GWP) dalla culla al cancello	0,0877 kg CO2e / 1 Pezzo

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1186002	Pezzo	100 Pezzo
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1186009	Pezzo	100 Pezzo
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1186016	Pezzo	100 Pezzo
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1186022	Pezzo	100 Pezzo
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1186029	Pezzo	100 Pezzo
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1186036	Pezzo	100 Pezzo
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1186042	Pezzo	100 Pezzo
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1186049	Pezzo	100 Pezzo
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1186056	Pezzo	100 Pezzo
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1186062	Pezzo	100 Pezzo
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1186069	Pezzo	50 Pezzo
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1186076	Pezzo	25 Pezzo
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1186082	Pezzo	25 Pezzo
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1186089	Pezzo	25 Pezzo
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1186097	Pezzo	25 Pezzo
