Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in plastica, A2 46 | 52 | 5

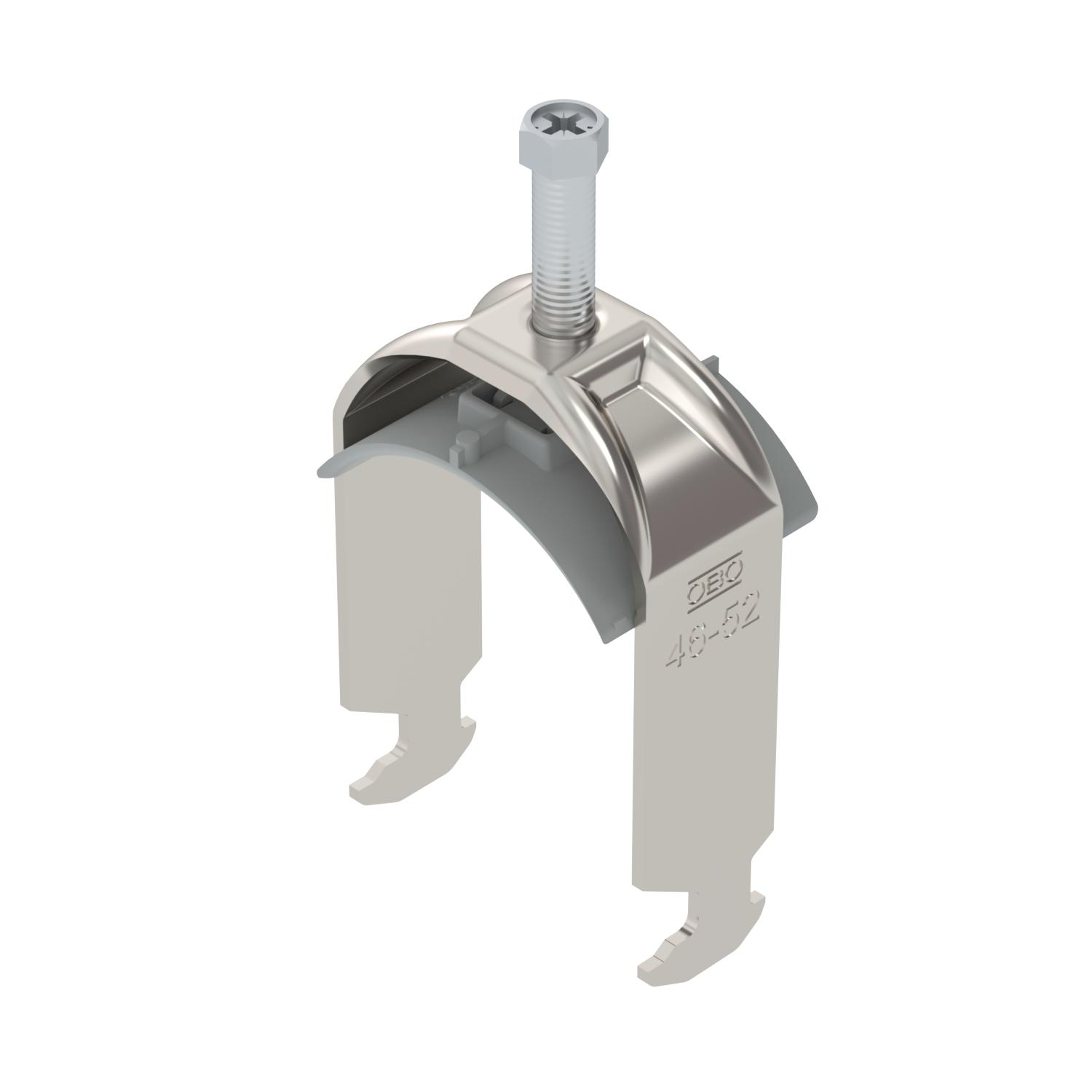

Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in plastica, A2

N. art. 1186349 | EAN 4012196847921

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con ancoraggio tipo H, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	89 mm
Capacità D max	52 mm
Capacità D min.	46 mm
Con controcoppa	no
Con coppa in plastica	sì

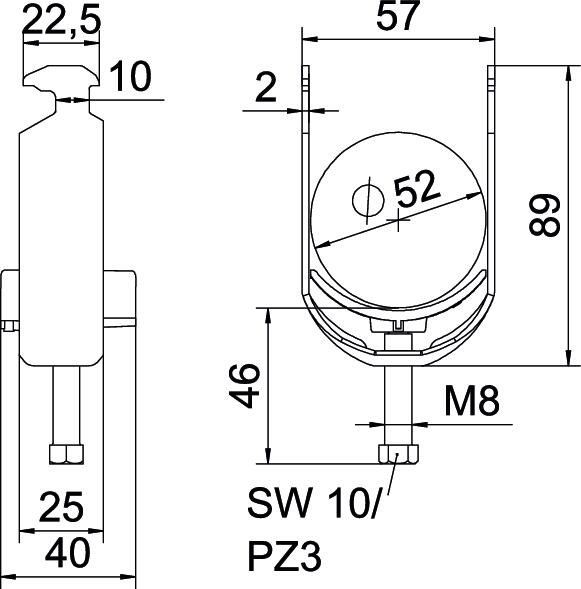

Dimensione H	89 mm
Dimensione	46-52mm
Dimensione A	25 mm
Dimensione B	51 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2 mm
Filettatura	M8
Impronta CO₂ (GWP) dalla culla al cancello	0,642 kg CO₂e / 1 Pezzo

Larghezza	51 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	Plastica
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	52 mm
per diametro tubo min.	46 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H1-K-12 A2	8 mm	12 mm	3 Nm	1186302	Pezzo	50 Pezzo
BS-H1-K-16 A2	12 mm	16 mm	3 Nm	1186309	Pezzo	50 Pezzo
BS-H1-K-22 A2	16 mm	22 mm	3 Nm	1186316	Pezzo	50 Pezzo
BS-H1-K-28 A2	22 mm	28 mm	3 Nm	1186322	Pezzo	50 Pezzo
BS-H1-K-34 A2	28 mm	34 mm	3 Nm	1186329	Pezzo	50 Pezzo
BS-H1-K-40 A2	34 mm	40 mm	3 Nm	1186336	Pezzo	25 Pezzo
BS-H1-K-46 A2	40 mm	46 mm	5 Nm	1186342	Pezzo	25 Pezzo
BS-H1-K-52 A2	46 mm	52 mm	5 Nm	1186349	Pezzo	25 Pezzo
BS-H1-K-58 A2	52 mm	58 mm	5 Nm	1186356	Pezzo	25 Pezzo
BS-H1-K-64 A2	58 mm	64 mm	5 Nm	1186362	Pezzo	15 Pezzo
BS-H1-K-70 A2	64 mm	70 mm	5 Nm	1186369	Pezzo	15 Pezzo
BS-H1-K-76 A2	70 mm	76 mm	5 Nm	1186376	Pezzo	10 Pezzo
