Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in plastica, Al 46 | 52 | 2

Staffa reggicavo, ancoraggio tipo H, 1 cavo coppa in plastica, Al

N. art. 1186449 | EAN 4012196848409

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio	2 Nm

Descrizione prodotto

Descrizione prodotto

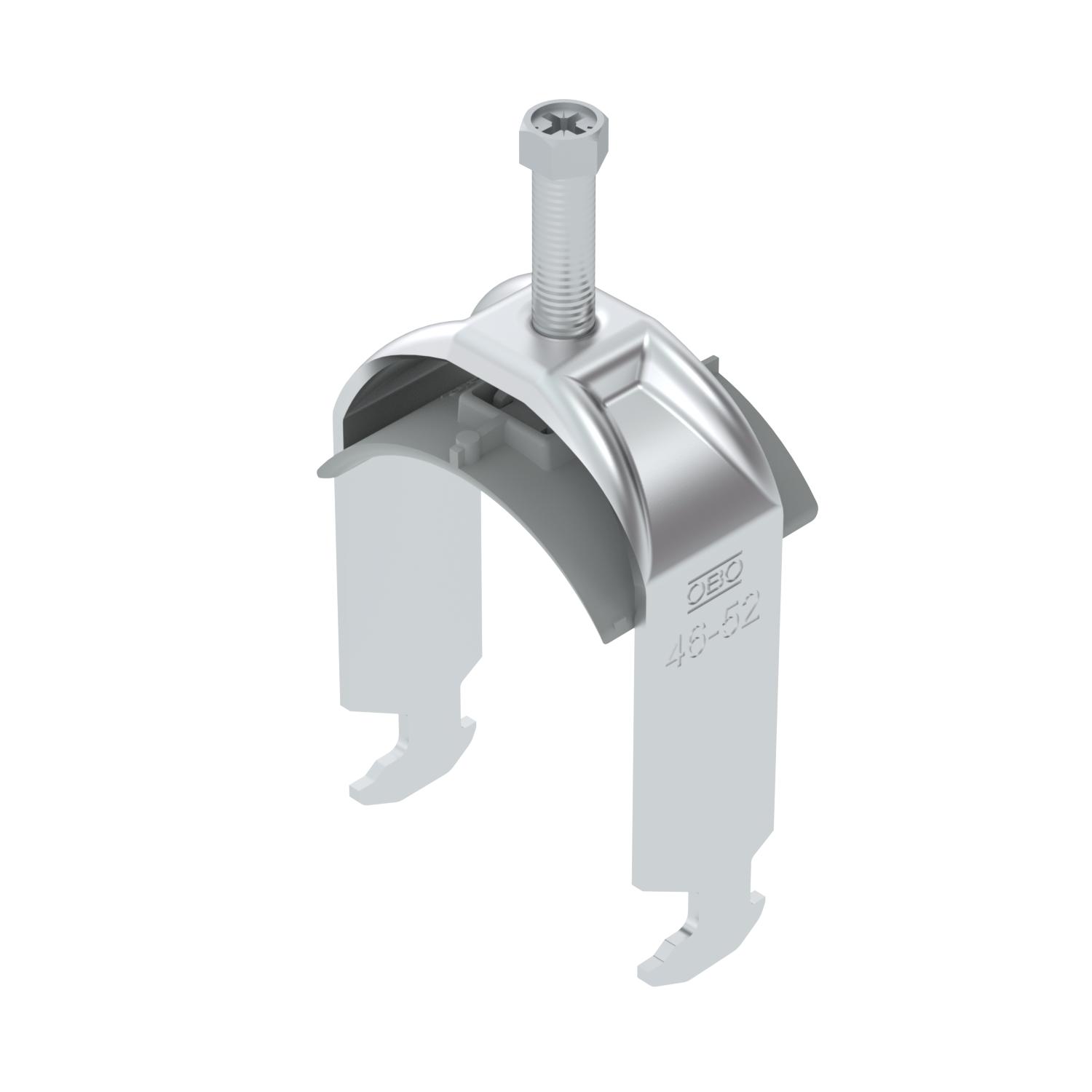

Staffa reggicavo con ancoraggio tipo H, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Alluminio
Aggiunta superficie	non trattato

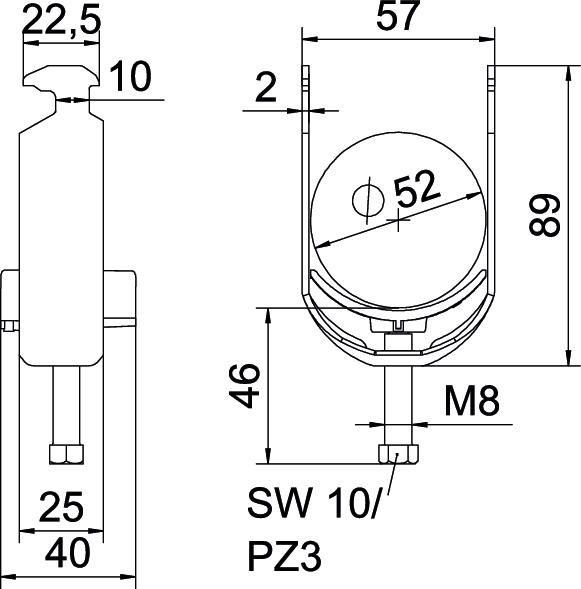

Altezza	89 mm
Capacità D max	52 mm
Capacità D min.	46 mm
Con controcoppa	no
Con coppa in plastica	sì
Dimensione H	89 mm
Dimensione	46-52mm
Dimensione A	25 mm
Dimensione B	57 mm
Dimensione C	40 mm
Dimensione G (mm)	M8
Dimensione L	45 mm
Dimensione t	2 mm
Filettatura	M8
Impronta CO₂ (GWP) dalla culla al cancello	0,476 kg CO₂e / 1 Pezzo

Larghezza	57 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	40 mm
Materiale	Alluminio
Materiale della coppa	Plastica
Max. Coppia di serraggio	2 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	52 mm
per diametro tubo min.	46 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H1-K-12 ALU	8 mm	12 mm	2 Nm	1186402	Pezzo	100 Pezzo
BS-H1-K-16 ALU	12 mm	16 mm	2 Nm	1186409	Pezzo	100 Pezzo
BS-H1-K-22 ALU	16 mm	22 mm	2 Nm	1186416	Pezzo	100 Pezzo
BS-H1-K-28 ALU	22 mm	28 mm	2 Nm	1186422	Pezzo	100 Pezzo
BS-H1-K-34 ALU	28 mm	34 mm	2 Nm	1186429	Pezzo	100 Pezzo
BS-H1-K-40 ALU	34 mm	40 mm	2 Nm	1186436	Pezzo	100 Pezzo
BS-H1-K-46 ALU	40 mm	46 mm	2 Nm	1186442	Pezzo	100 Pezzo
BS-H1-K-52 ALU	46 mm	52 mm	2 Nm	1186449	Pezzo	100 Pezzo
BS-H1-K-58 ALU	52 mm	58 mm	2 Nm	1186456	Pezzo	50 Pezzo
BS-H1-K-64 ALU	58 mm	64 mm	2 Nm	1186462	Pezzo	50 Pezzo
BS-H1-K-70 ALU	64 mm	70 mm	2 Nm	1186469	Pezzo	50 Pezzo
BS-H1-K-76 ALU	70 mm	76 mm	2 Nm	1186476	Pezzo	25 Pezzo
