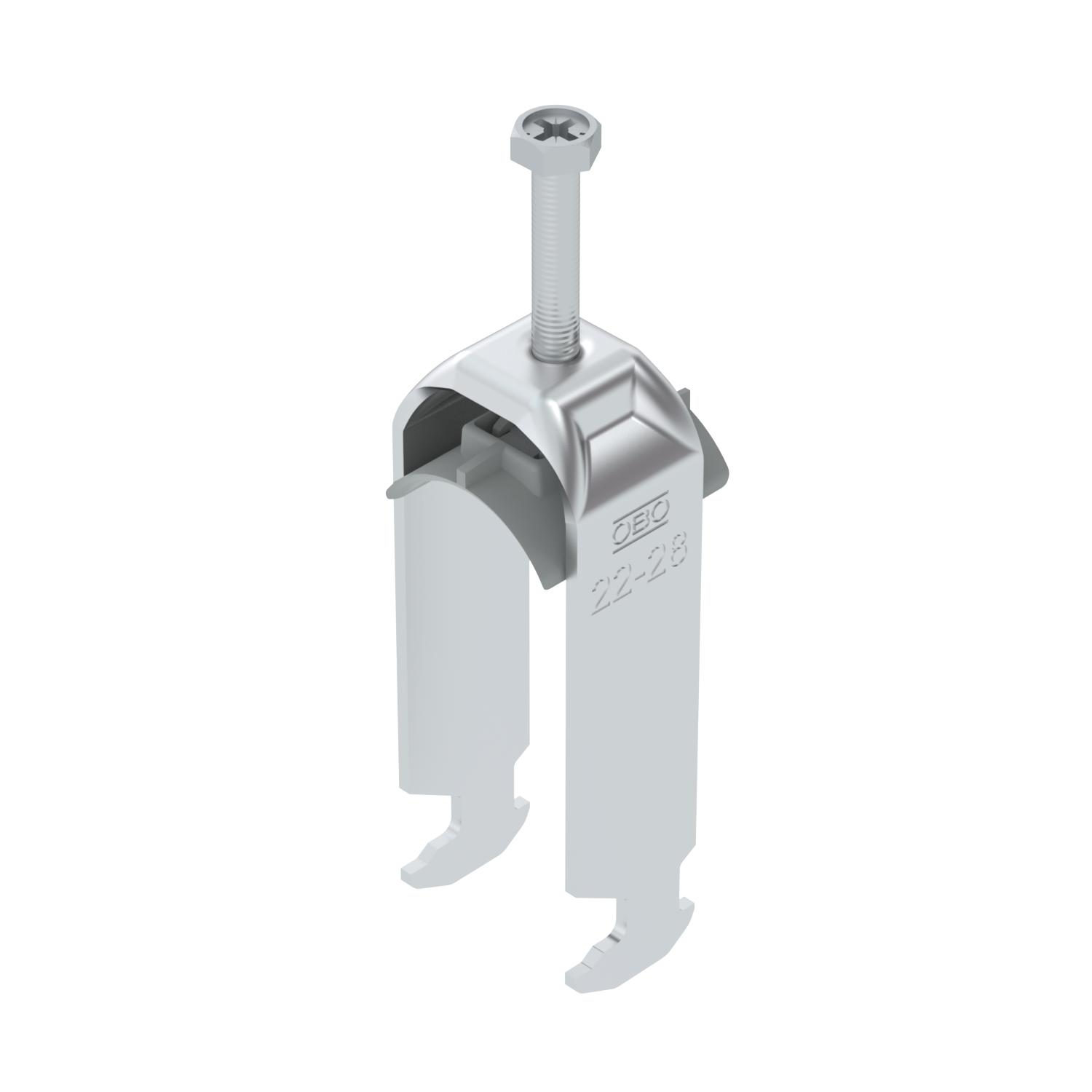

Staffa reggicavo, ancoraggio tipo H, 2 cavi coppa in plastica, Al 22 | 28 | 2

Staffa reggicavo, ancoraggio tipo H, 2 cavi coppa in plastica, Al

N. art. 1186423 | EAN 4012196848256

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio	2 Nm

Descrizione prodotto

Descrizione prodotto

Staffa reggicavo con ancoraggio tipo H, coppa plastica in polipropilene. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C con scanalatura di larghezza 16 - 17 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Separazione tra due cavi garantita dalla coppa doppia. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Alluminio
Aggiunta superficie	non trattato
Altezza	91 mm
Capacità D max	28 mm
Capacità D min.	22 mm
Con controcoppa	no
Con coppa in plastica	sì

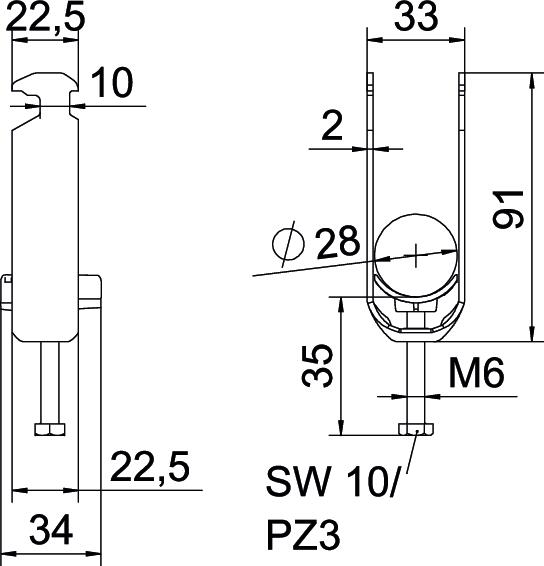

Dimensione H	91 mm
Dimensione	22-28mm
Dimensione A	22,5 mm
Dimensione B	33 mm
Dimensione C	34 mm
Dimensione G (mm)	M6
Dimensione L	47 mm
Dimensione t	2 mm
Filettatura	M6
Impronta CO₂ (GWP) dalla culla al cancello	0,3712 kg CO₂e / 1 Pezzo

Larghezza	33 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	34 mm
Materiale	Alluminio
Materiale della coppa	Plastica
Max. Coppia di serraggio	2 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	2
per diametro tubo max	28 mm
per diametro tubo min.	22 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Polipropilene
Spessore lamiera	2 mm

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H2-K-12 ALU	8 mm	12 mm	2 Nm	1186403	Pezzo	50 Pezzo
BS-H2-K-16 ALU	12 mm	16 mm	2 Nm	1186410	Pezzo	50 Pezzo
BS-H2-K-22 ALU	16 mm	22 mm	2 Nm	1186417	Pezzo	50 Pezzo
BS-H2-K-28 ALU	22 mm	28 mm	2 Nm	1186423	Pezzo	50 Pezzo
BS-H2-K-34 ALU	28 mm	34 mm	2 Nm	1186430	Pezzo	50 Pezzo
BS-H2-K-40 ALU	34 mm	40 mm	2 Nm	1186437	Pezzo	50 Pezzo
BS-H2-K-46 ALU	40 mm	46 mm	2 Nm	1186443	Pezzo	50 Pezzo
BS-H2-K-52 ALU	46 mm	52 mm	2 Nm	1186450	Pezzo	50 Pezzo
BS-H2-K-58 ALU	52 mm	58 mm	2 Nm	1186457	Pezzo	50 Pezzo
