Staffa reggicavo, ancoraggio tipo H, 2 vie, coppa in metallo, A2 8 | 12 | 3

Staffa reggicavo, ancoraggio tipo H, 2 vie, coppa in metallo, A2

N. art. 1186103 | EAN 4012196848867

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

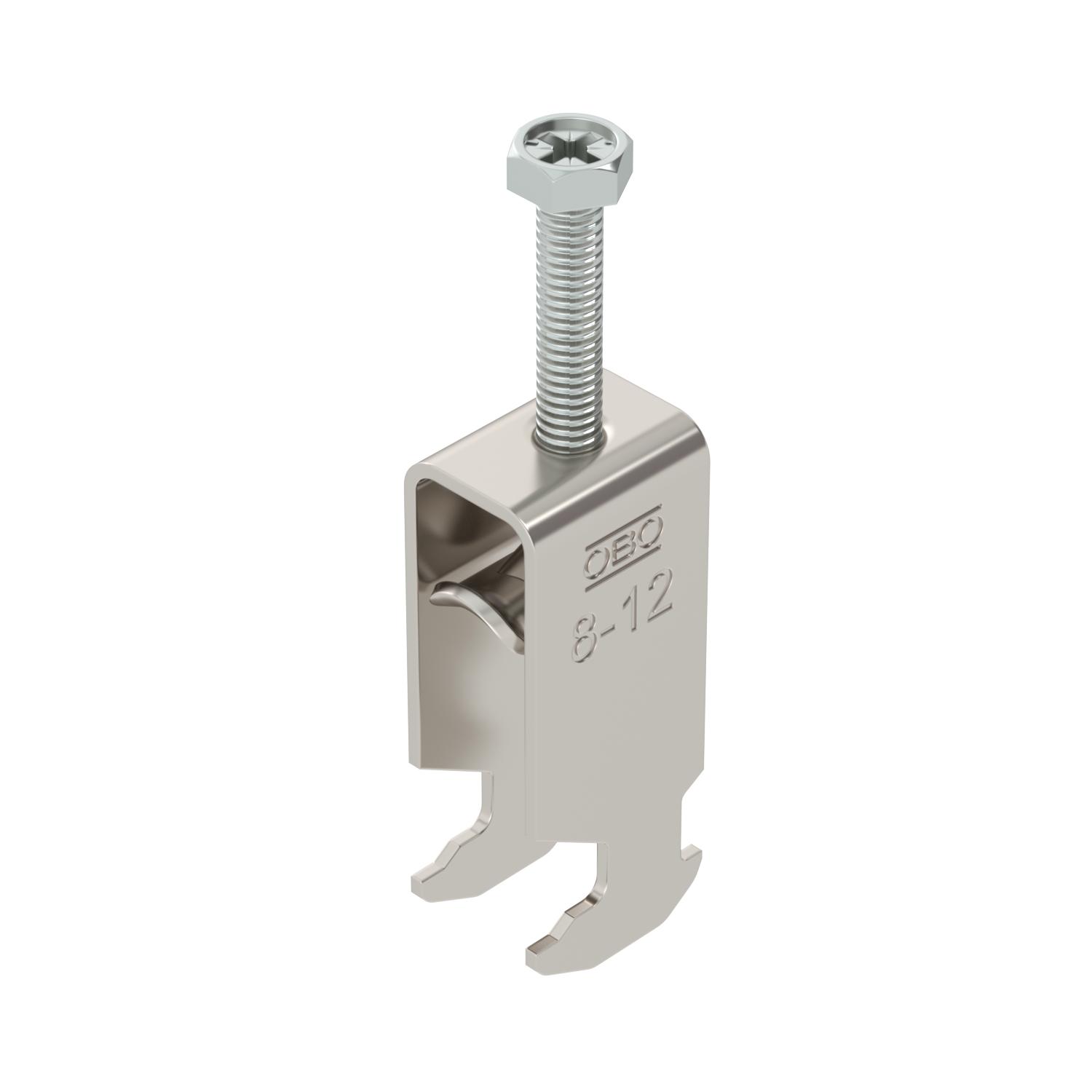

Staffa reggicavo con base a testa di martello, coppa in metallo con bordi arrotondati per la protezione del cavo. Per il montaggio verticale e orizzontale di 2 cavi singoli su profilato a C. Per dimensioni scanalatura di 16-17 mm. Con coppa di pressione, testa a vite esagonale universale SW10, intaglio a croce e a taglio. Per il montaggio in ambienti interni ed esterni. Separazione tra due cavi grazie alla coppa doppia. Si raccomanda l'uso della controcoppa.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio inossidabile
Aggiunta superficie	non trattato
Altezza	55 mm
Capacità D max	12 mm
Capacità D min.	8 mm
Con controcoppa	no
Con coppa in metallo	sì
Con coppa in plastica	no

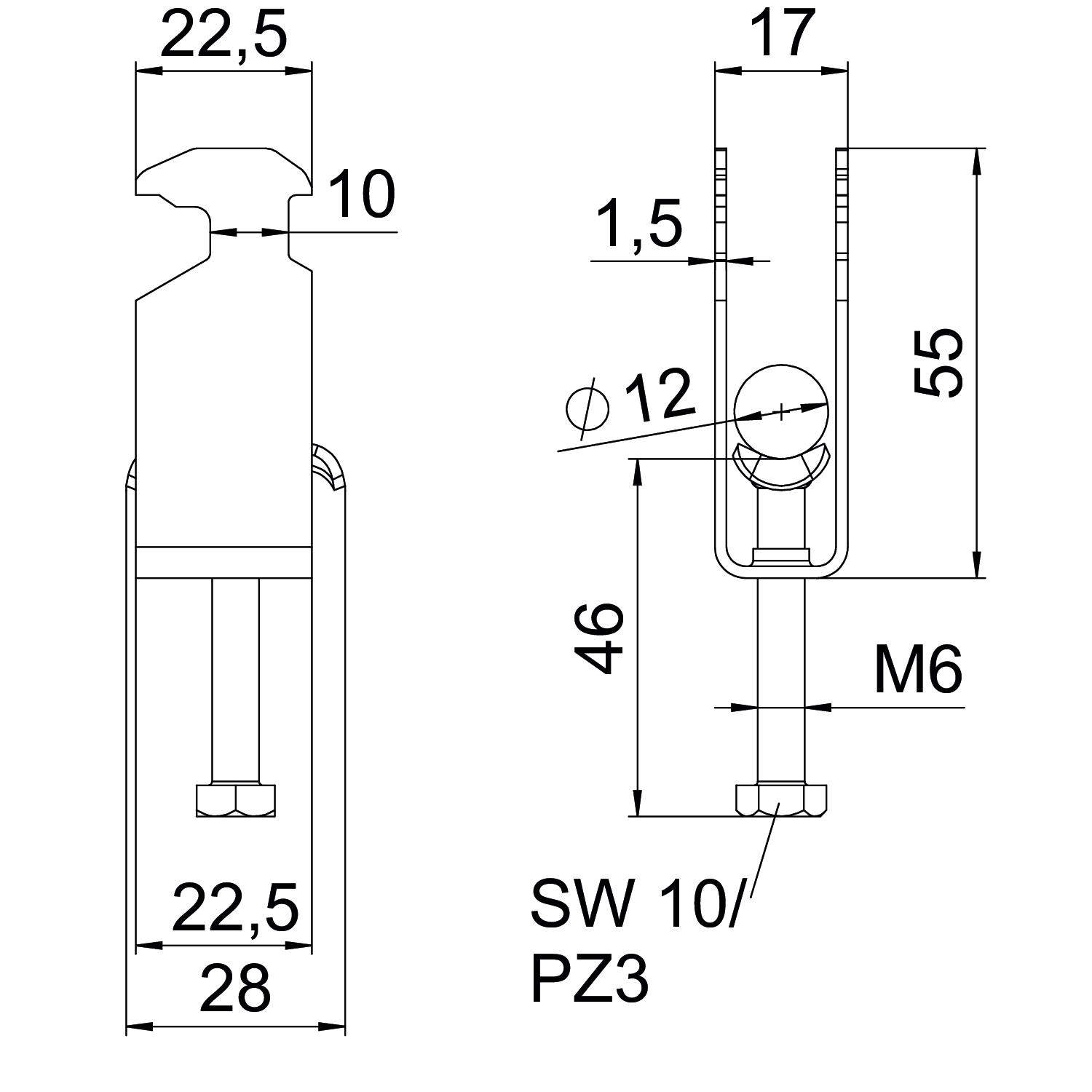

Dimensione H	55 mm
Dimensione	08-12mm
Dimensione A	22,5 mm
Dimensione B	17 mm
Dimensione C	28 mm
Dimensione G (mm)	M6
Dimensione L	46 mm
Dimensione t	1,5 mm
Filettatura	M6
Impronta CO2 (GWP) dalla culla al cancello	0,2958 kg CO₂e / 1 Pezzo

Larghezza	17 mm
Larghezza asola	10 mm
Lunghezza	22,5 mm
Lunghezza esterna	28 mm
Materiale	Acciaio, INOX 1.4301
Materiale della coppa	acciaio inox
Max. Coppia di serraggio	3 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	2
per diametro tubo max	12 mm
per diametro tubo min.	8 mm
per profilato portacavi con apertura asola (con intervallo) max	17 mm
per profilato portacavi con apertura asola (con intervallo) min.	16 mm
Priva di alogeni	sì
Qualità del materiale della coppa	Acciao inox 304 (1.4301)
Spessore lamiera	1,5 mm
Super- ficie	non trattato, ulteriore trattamento

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-H2-M-12 A2	8 mm	12 mm	3 Nm	1186103	Pezzo	50 Pezzo
BS-H2-M-16 A2	12 mm	16 mm	3 Nm	1186110	Pezzo	50 Pezzo
BS-H2-M-22 A2	16 mm	22 mm	3 Nm	1186117	Pezzo	50 Pezzo
BS-H2-M-28 A2	22 mm	28 mm	3 Nm	1186123	Pezzo	50 Pezzo
BS-H2-M-34 A2	28 mm	34 mm	3 Nm	1186130	Pezzo	50 Pezzo
BS-H2-M-40 A2	34 mm	40 mm	3 Nm	1186137	Pezzo	25 Pezzo
BS-H2-M-46 A2	40 mm	46 mm	5 Nm	1186143	Pezzo	25 Pezzo
BS-H2-M-52 A2	46 mm	52 mm	5 Nm	1186150	Pezzo	25 Pezzo
BS-H2-M-58 A2	52 mm	58 mm	5 Nm	1186157	Pezzo	25 Pezzo
BS-H2-M-64 A2	58 mm	64 mm	5 Nm	1186163	Pezzo	15 Pezzo
