Staffa reggicavo, ancoraggio tipo N, 1 cavo, coppa in metallo, FT 64 | 70 | 5

Staffa reggicavo, ancoraggio tipo N, 1 cavo, coppa in metallo, FT

N. art. 1187062 | EAN 4012196852659

N. art. / Tipo

Capacità D min.

Capacità D max

Max. Coppia di serraggio

Descrizione prodotto

Descrizione prodotto

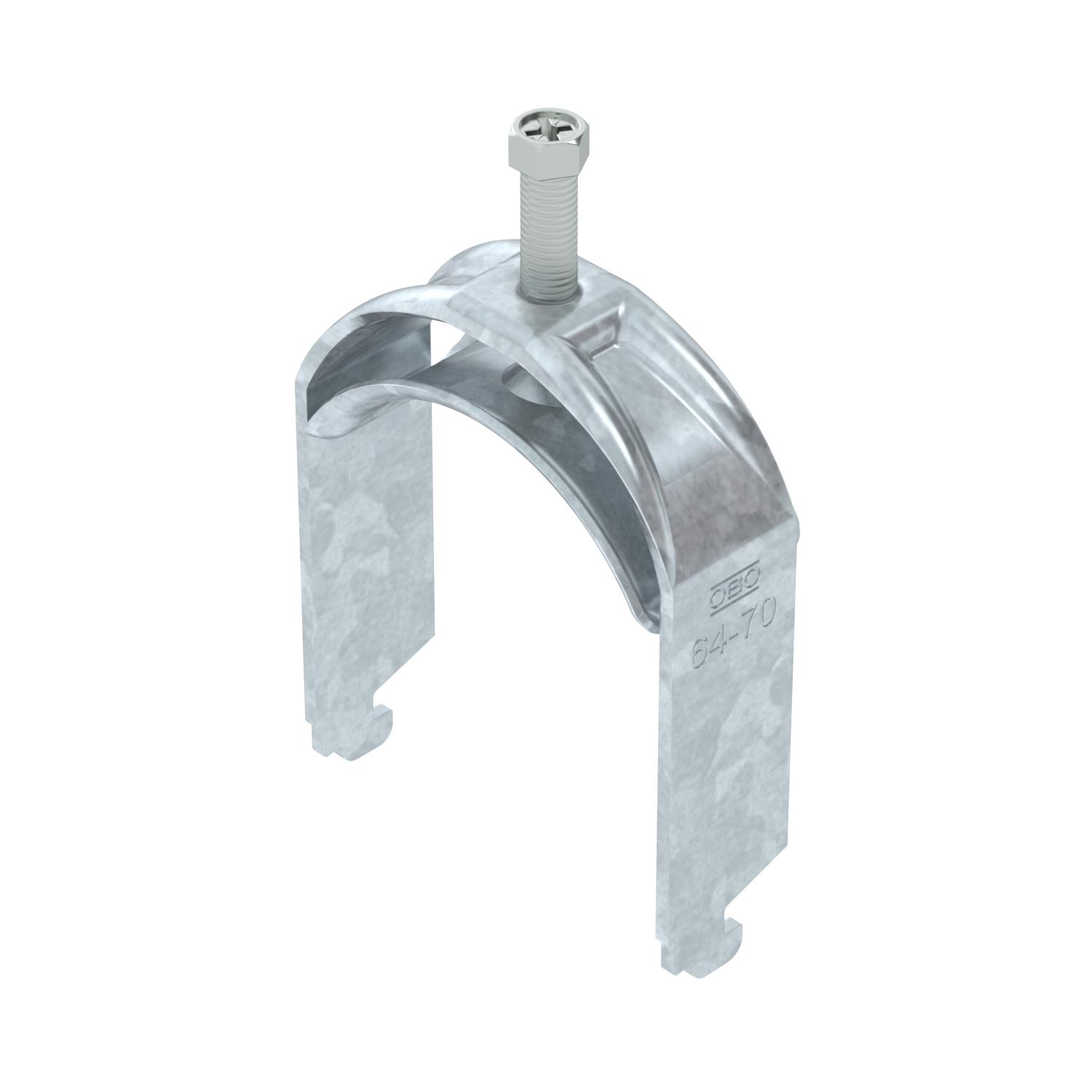

Staffa reggicavo con ancoraggio tipo N, coppa in metallo con bordi arrotondati a protezione del cavo. Per il montaggio verticale e orizzontale di 1 cavo singolo su profilato a C con scanalatura di larghezza 11 - 12 mm. Dotata di vite SW10 per il serraggio della coppa tramite testa esagonale o intaglio a croce. Per il montaggio in ambiente interno ed esterno. Si raccomanda l'uso della controcoppa, da ordinare separatamente.

Dati tecnici

Dati tecnici

Aggiunta materiale	Acciaio
Aggiunta superficie	zincato a caldo
Altezza	99 mm
Capacità D max	70 mm
Capacità D min.	64 mm
Con controcoppa	no
Con coppa in metallo	sì
Con coppa in plastica	no

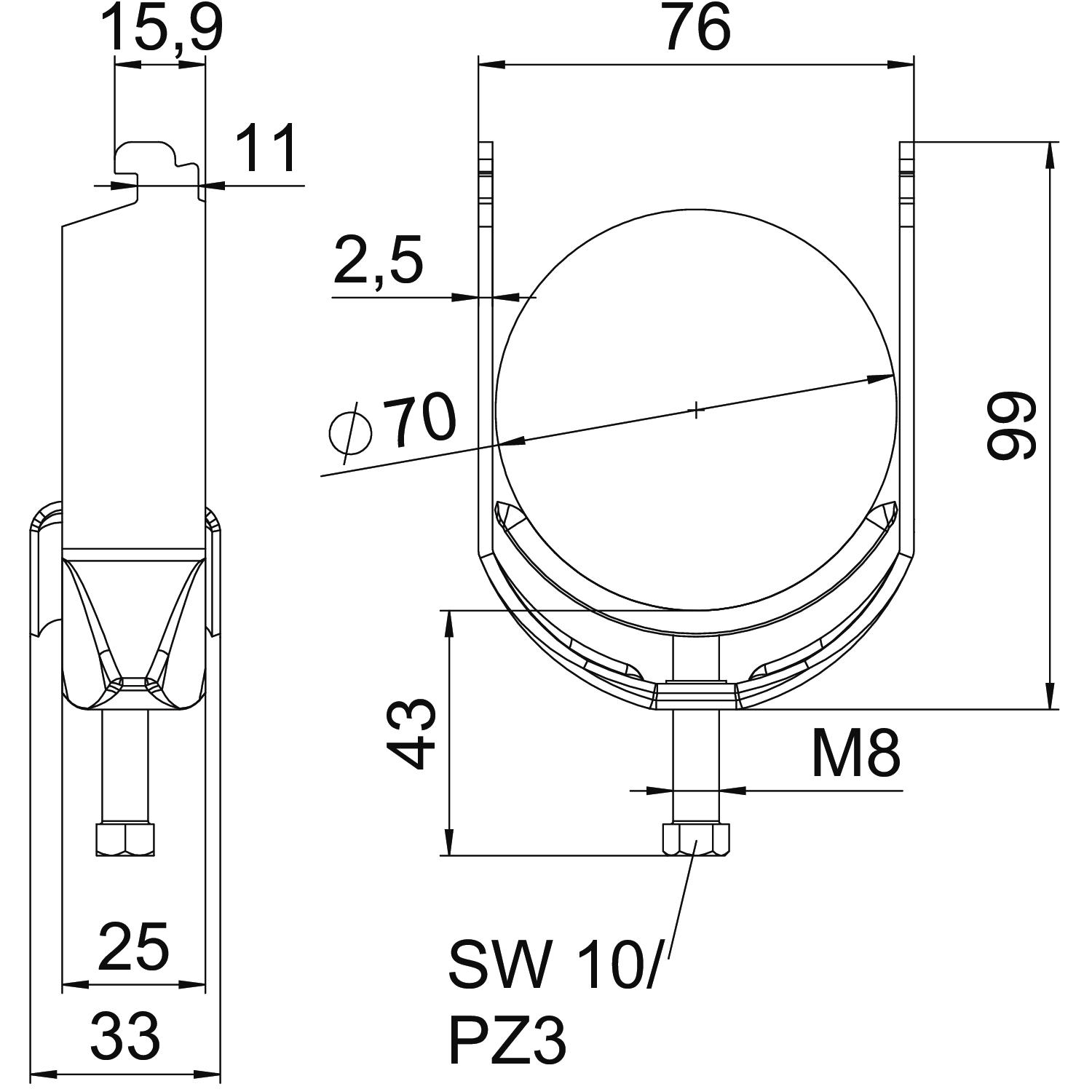

Dimensione H	99 mm
Dimensione	64-70mm
Dimensione A	25 mm
Dimensione B	76 mm
Dimensione C	33 mm
Dimensione G (mm)	M8
Dimensione L	43 mm
Dimensione t	2,5 mm
Filettatura	M8

Impronta CO2 (GWP) dalla culla al cancello	0,4237 kg CO₂e / 1 Pezzo
Larghezza	76 mm
Larghezza asola	10 mm
Lunghezza	25 mm
Lunghezza esterna	33 mm
Materiale	Acciaio
Materiale della coppa	Acciaio
Max. Coppia di serraggio	5 Nm
Modalità di montaggio	Profilati
Numero dei cavi/tubi	1
per diametro tubo max	70 mm
per diametro tubo min.	64 mm
per profilato portacavi con apertura asola (con intervallo) max	12 mm
per profilato portacavi con apertura asola (con intervallo) min.	11 mm
Priva di alogeni	sì
Spessore lamiera	2,5 mm
Super- ficie	zincato a caldo per immersione

Tutti i tipi

Tutti i tipi

Tipo	Capacità D min.	Capacità D max	Max. Coppia di serraggio	N. art.	Quantità	Conf.
BS-N1-M-12 FT	8 mm	12 mm	3 Nm	1187002	Pezzo	100 Pezzo
BS-N1-M-16 FT	12 mm	16 mm	3 Nm	1187008	Pezzo	100 Pezzo
BS-N1-M-22 FT	16 mm	22 mm	3 Nm	1187014	Pezzo	100 Pezzo
BS-N1-M-28 FT	22 mm	28 mm	3 Nm	1187020	Pezzo	100 Pezzo
BS-N1-M-34 FT	28 mm	34 mm	3 Nm	1187026	Pezzo	100 Pezzo
BS-N1-M-40 FT	34 mm	40 mm	3 Nm	1187032	Pezzo	100 Pezzo
BS-N1-M-46 FT	40 mm	46 mm	5 Nm	1187038	Pezzo	100 Pezzo
BS-N1-M-52 FT	46 mm	52 mm	5 Nm	1187044	Pezzo	100 Pezzo
BS-N1-M-58 FT	52 mm	58 mm	5 Nm	1187050	Pezzo	100 Pezzo
BS-N1-M-64 FT	58 mm	64 mm	5 Nm	1187056	Pezzo	50 Pezzo
BS-N1-M-70 FT	64 mm	70 mm	5 Nm	1187062	Pezzo	50 Pezzo
